如何读LVS报告,分析LVS错误

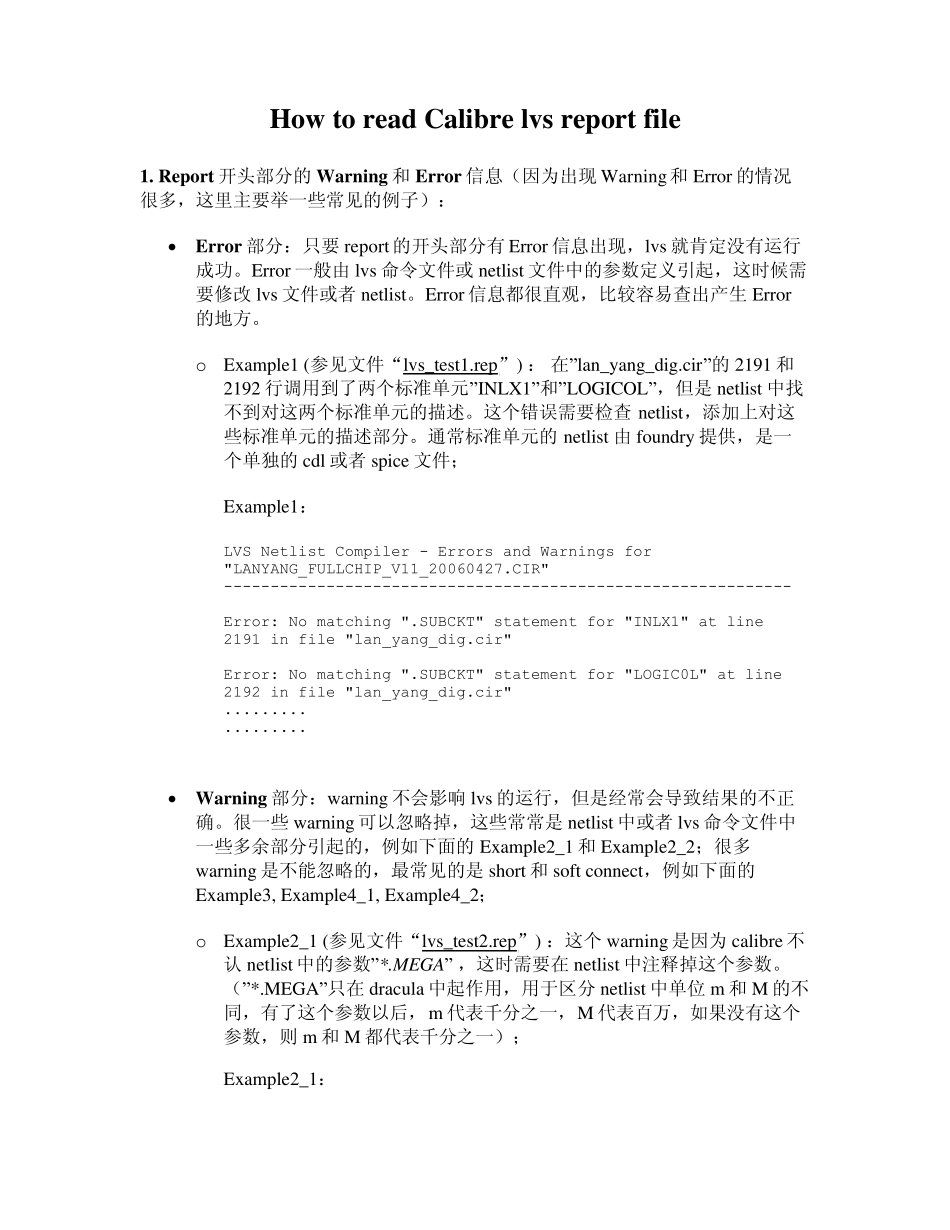

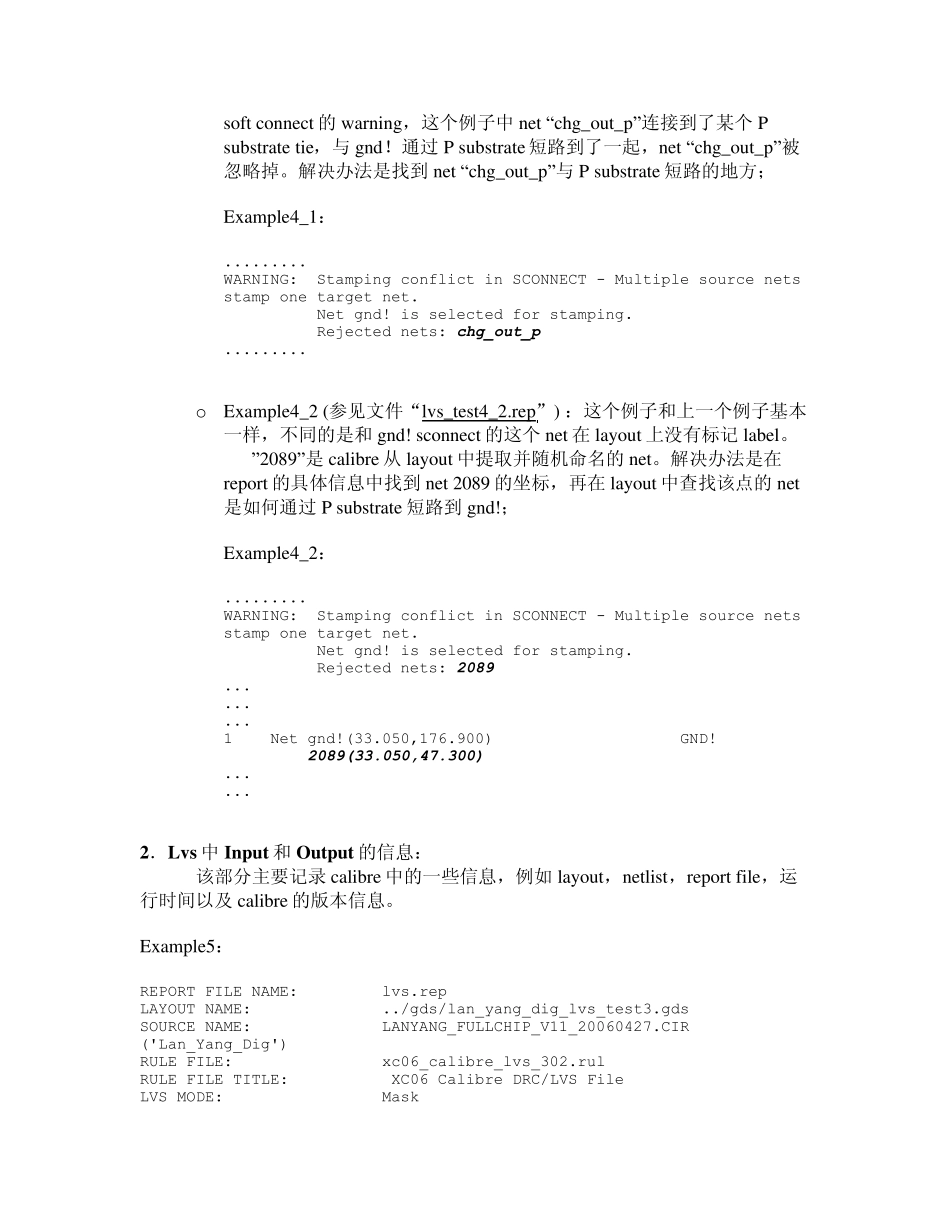

How to read Calibre lvs report file 1. Report 开头部分的Warning 和Error 信息（因为出现Warning和Error 的情况很多，这里主要举一些常见的例子）：  Error 部分：只要report 的开头部分有Error 信息出现，lvs 就肯定没有运行成功。Error 一般由lvs 命令文件或netlist 文件中的参数定义引起，这时候需要修改lvs 文件或者netlist。Error 信息都很直观，比较容易查出产生Error的地方。 o Example1 (参见文件“lvs_test1.rep”) ： 在”lan_yang_dig.cir”的2191 和2192 行调用到了两个标准单元”INLX1”和”LOGICOL”，但是 netlist 中找不到对这两个标准单元的描述。这个错误需要检查netlist，添加上对这些标准单元的描述部分。通常标准单元的netlist 由foundry提供，是一个单独的cdl 或者spice 文件； Example1： LVS Netlist Compiler - Errors and Warnings for "LANYANG_FULLCHIP_V11_20060427.CIR" ------------------------------------------------------------- Error: No matching ".SUBCKT" statement for "INLX1" at line 2191 in file "lan_yang_dig.cir" Error: No matching ".SUBCKT" statement for "LOGIC0L" at line 2192 in file "lan_yang_dig.cir" ......... .........  Warning 部分：warning 不会影响 lvs 的运行，但是经常会导致结果的不正确。很一些warning 可以忽略掉，这些常常是 netlist 中或者lvs 命令文件中一些多余部分引起的，例如下面的Example2_1 和Example2_2；很多warning 是不能忽略的，最常见的是 short 和soft connect，例如下面的Example3, Example4_1, Example4_2； o Example2_1 (参见文件“lvs_test2.rep”) ：这个 warning 是因为calibre 不认 netlist 中的参数”*.MEGA” ，这时需要在 netlist 中注释掉这个参数。（”*.MEGA”只在 dracula 中起作用，用于区分netlist 中单位 m 和M 的不同，有了这个参数以后，m 代表千分之一，M 代表百万，如果没有这个参数，则 m 和M 都代表千分之一）； Example2_1： ......... Warning: *.MEGA at line 86 in file "/home/taurus/XFAB/cdl/xc06m3/core/xc06a2dl.cdl" not applied to earlier global-scope .PARAM statements Warning: *.MEGA at line 148 in file "/home/taurus/XFAB/cdl/xc06m3/core/xc06a2...
