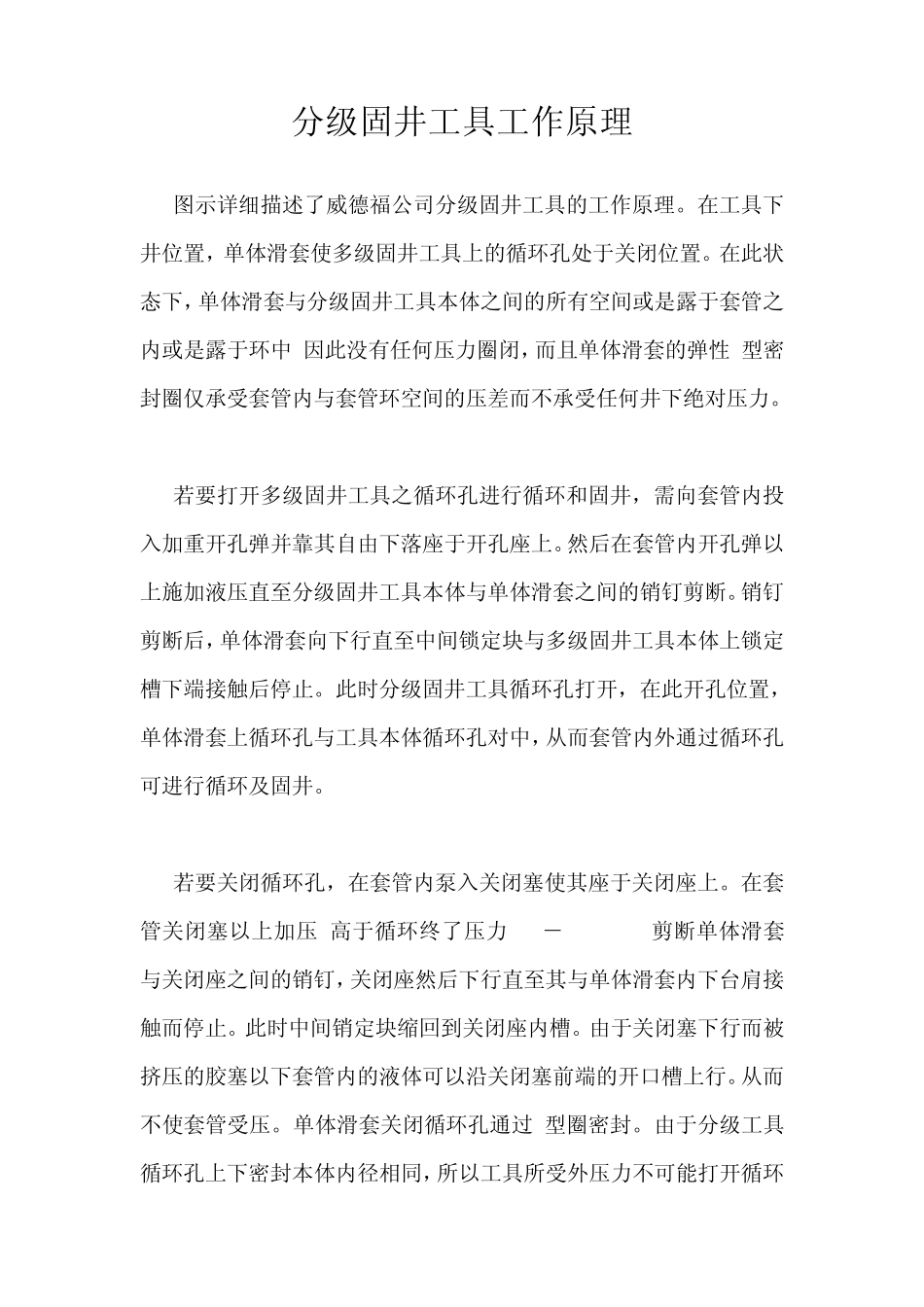

分级固井工具工作原理 图示详细描述了威德福公司分级固井工具的工作原理。在工具下井位置，单体滑套使多级固井工具上的循环孔处于关闭位置。在此状态下，单体滑套与分级固井工具本体之间的所有空间或是露于套管之内或是露于环中,因此没有任何压力圈闭，而且单体滑套的弹性O型密封圈仅承受套管内与套管环空间的压差而不承受任何井下绝对压力。 若要打开多级固井工具之循环孔进行循环和固井，需向套管内投入加重开孔弹并靠其自由下落座于开孔座上。然后在套管内开孔弹以上施加液压直至分级固井工具本体与单体滑套之间的销钉剪断。销钉剪断后，单体滑套向下行直至中间锁定块与多级固井工具本体上锁定槽下端接触后停止。此时分级固井工具循环孔打开，在此开孔位置，单体滑套上循环孔与工具本体循环孔对中，从而套管内外通过循环孔可进行循环及固井。 若要关闭循环孔，在套管内泵入关闭塞使其座于关闭座上。在套管关闭塞以上加压(高于循环终了压力800－1500psi)剪断单体滑套与关闭座之间的销钉，关闭座然后下行直至其与单体滑套内下台肩接触而停止。此时中间销定块缩回到关闭座内槽。由于关闭塞下行而被挤压的胶塞以下套管内的液体可以沿关闭塞前端的开口槽上行。从而不使套管受压。单体滑套关闭循环孔通过O型圈密封。由于分级工具循环孔上下密封本体内径相同，所以工具所受外压力不可能打开循环孔。当单体滑套关闭循环孔后，滑套上的卡环莰入分级工具本体内从而防止单体滑套在钻进及下井工具通过时而向上移动。 开孔座和关孔座都是铝制品容易钻掉。关闭座内的中间锁定块与其中的非旋槽相配合从而防止关闭的旋转。关闭座导引槽内的铜销钉能确保中间锁定块与锁定槽居中。而开孔座是通过反扣螺纹旋在单体滑套上，这样其旋转亦是不可能的。分级工具本体与单体滑套上的J型销亦可防止其旋转同时作为辅助的装置防止滑套上行。 751E型常规双级固井作业 所需设备 751E型常规双级固井作业所配置的工具及附件由如下组成： 1).751E型分级固井工具； 2).第一级柔性胶塞和碰压环； 3).751E型自由落体开孔弹； 4).751E型关孔胶塞。 通常自动罐浆式压差或自动罐浆浮箍、浮鞋等可配合使用。如果需要的话可单独定购密封承托环。密封胶塞可取代第一级胶塞，此胶塞需与承托环配合使用，该承托环可安装在接箍上或承托接箍上。 注意：如果分级箍所处位置井斜大于25度，开孔弹可能不易下落到分级固井工具上，推荐使用泵入式开孔塞或液压分级固井工具。 检查 分...
