用excel快速制作cad断面图示例(绝对有用)

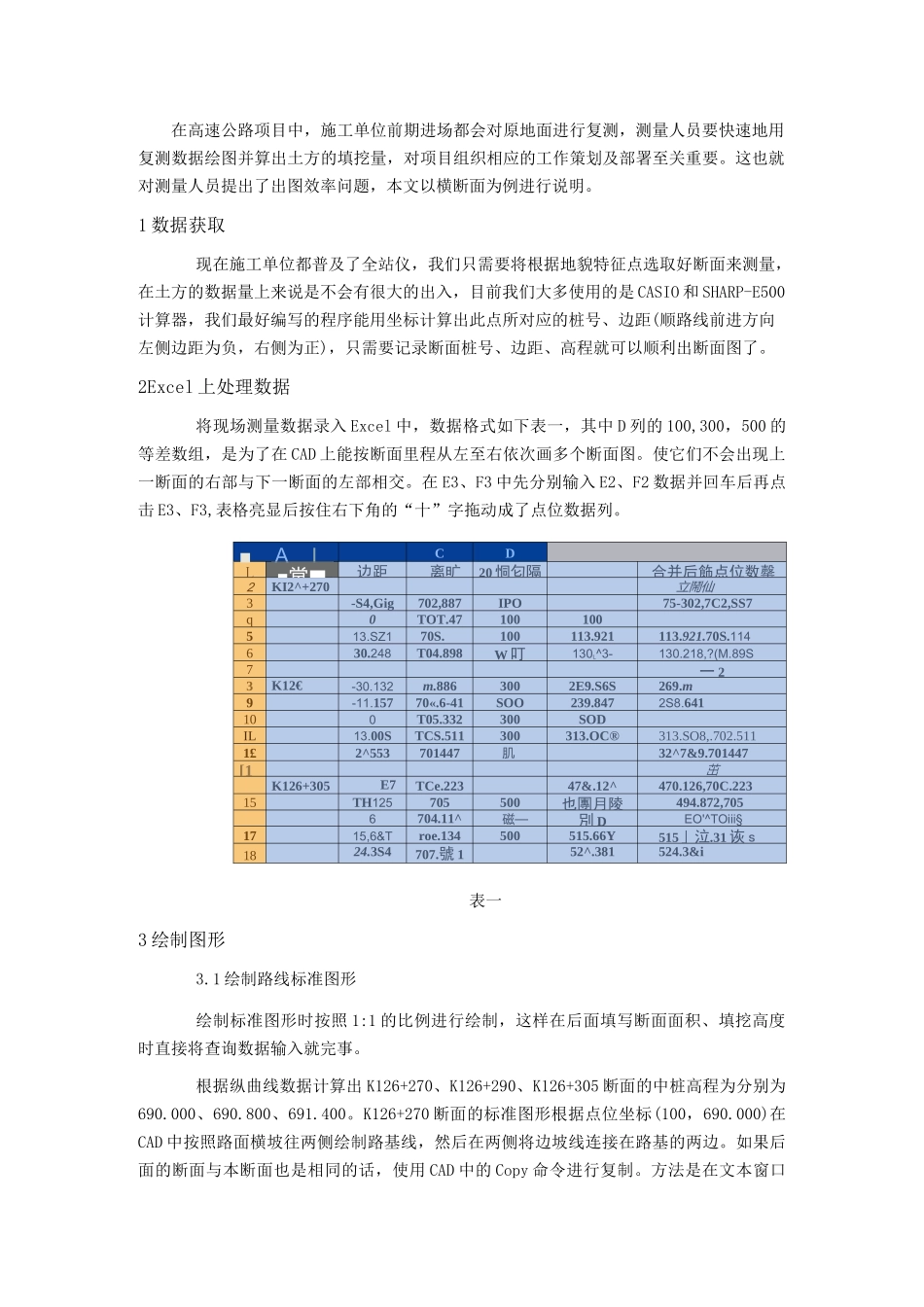

在高速公路项目中，施工单位前期进场都会对原地面进行复测，测量人员要快速地用复测数据绘图并算出土方的填挖量，对项目组织相应的工作策划及部署至关重要。这也就对测量人员提出了出图效率问题，本文以横断面为例进行说明。1 数据获取现在施工单位都普及了全站仪，我们只需要将根据地貌特征点选取好断面来测量，在土方的数据量上来说是不会有很大的出入，目前我们大多使用的是 CASIO 和 SHARP-E500计算器，我们最好编写的程序能用坐标计算出此点所对应的桩号、边距(顺路线前进方向左侧边距为负，右侧为正)，只需要记录断面桩号、边距、高程就可以顺利出断面图了。2Excel 上处理数据将现场测量数据录入 Excel 中，数据格式如下表一，其中 D 列的 100,300，500 的等差数组，是为了在 CAD 上能按断面里程从左至右依次画多个断面图。使它们不会出现上一断面的右部与下一断面的左部相交。在 E3、F3 中先分别输入 E2、F2 数据并回车后再点击 E3、F3,表格亮显后按住右下角的“十”字拖动成了点位数据列。■__A__ICDL■常■边距离旷20 恫匂隔合并后飾点位数罄2KI2^+270立鬧仙3-S4,Gig702,887IPO75-302,7C2,SS7q0TOT.47100100513.SZ170S.100113.921113.921.70S.114630.248T04.898W 叮130L^3-130.218,?(M.89S7一 23K12€+29Q-30.132m.8863002E9.S6S269.m9-11.15770«.6-41SOO239.8472S8.641100T05.332300SODIL13.00STCS.511300313.OC®313.SO8,.702.5111£2^553701447肌32^7&9.701447[1茁K126+305E74TCe.22347&.12^470.126,70C.22315TH125705500也團月陵494.872,7056704.11^磁—別 DEO'^TOiii§1715,6&Troe.134500515.66Y515」泣.31 诙 s1824.3S4707.號 152^.381524.3&i表一3 绘制图形3.1 绘制路线标准图形绘制标准图形时按照 1:1 的比例进行绘制，这样在后面填写断面面积、填挖高度时直接将查询数据输入就完事。根据纵曲线数据计算出 K126+270、K126+290、K126+305 断面的中桩高程为分别为690.000、690.800、691.400。K126+270 断面的标准图形根据点位坐标(100，690.000)在CAD 中按照路面横坡往两侧绘制路基线，然后在两侧将边坡线连接在路基的两边。如果后面的断面与本断面也是相同的话，使用 CAD 中的 Copy 命令进行复制。方法是在文本窗口中：选择“”所有线形，回车确认后在 指定基点或位移 时我们将基点选择在(100,690.000),“对于后面的 指定位移的第二点 或 〈 用 第 一 点 作 位 移 〉 ：” ...
