生活饮用水水质处理系统专利资料

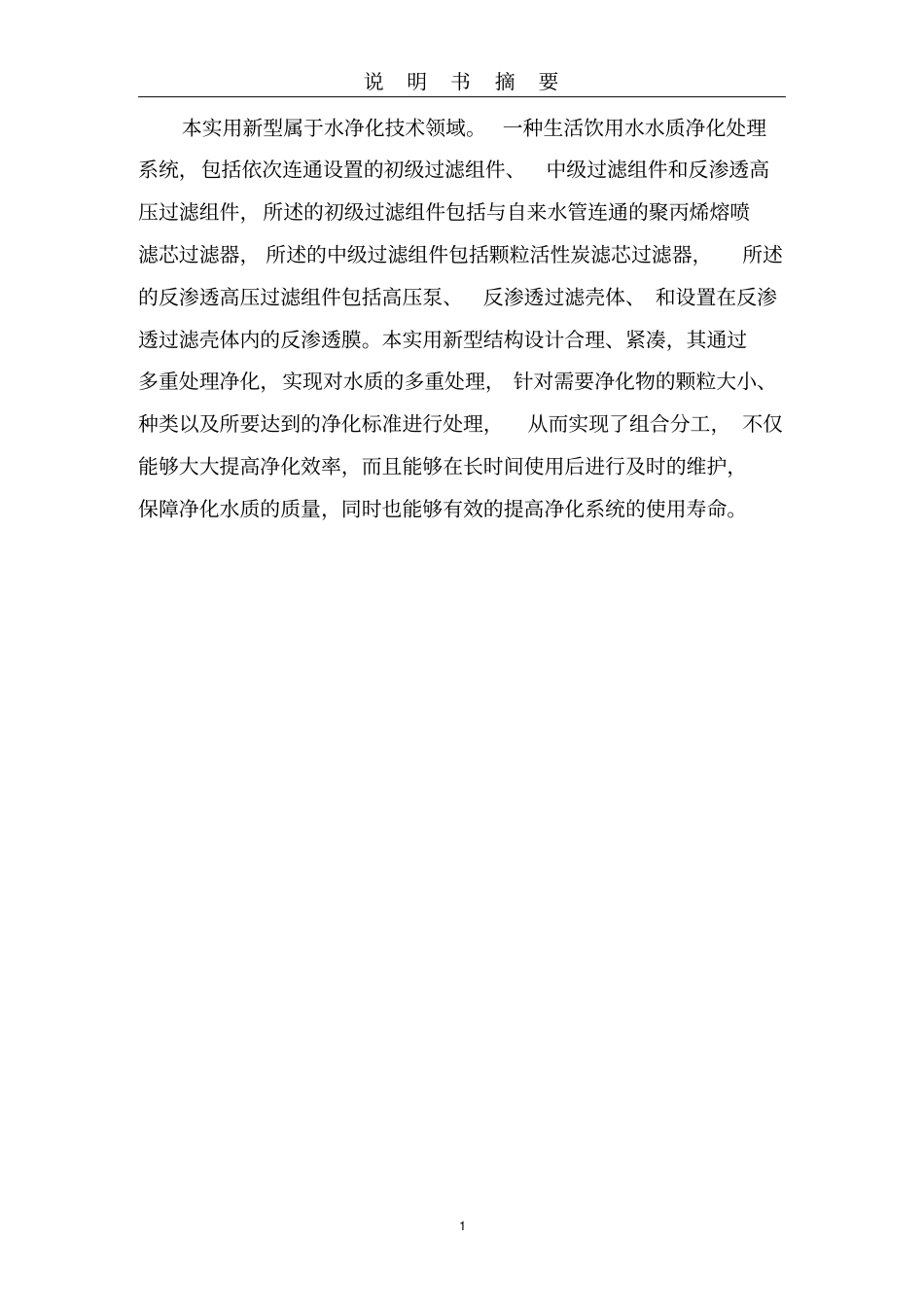

生活饮用水水质处理系统专利资料_第1页
1/8
生活饮用水水质处理系统专利资料_第2页
2/8
生活饮用水水质处理系统专利资料_第3页
3/8
说明书摘要1 本实用新型属于水净化技术领域。一种生活饮用水水质净化处理系统,包括依次连通设置的初级过滤组件、中级过滤组件和反渗透高压过滤组件,所述的初级过滤组件包括与自来水管连通的聚丙烯熔喷滤芯过滤器, 所述的中级过滤组件包括颗粒活性炭滤芯过滤器,所述的反渗透高压过滤组件包括高压泵、反渗透过滤壳体、 和设置在反渗透过滤壳体内的反渗透膜。本实用新型结构设计合理、紧凑,其通过多重处理净化,实现对水质的多重处理, 针对需要净化物的颗粒大小、种类以及所要达到的净化标准进行处理,从而实现了组合分工, 不仅能够大大提高净化效率,而且能够在长时间使用后进行及时的维护,保障净化水质的质量,同时也能够有效的提高净化系统的使用寿命。摘要附图1 权利要求书1 1. 一种生活饮用水水质净化处理系统,其特征在于: 包括依次连通设置的初级过滤组件、 中级过滤组件和反渗透高压过滤组件,所述的初级过滤组件包括与自来水管连通的聚丙烯熔喷滤芯过滤器,所述的中级过滤组件包括颗粒活性炭滤芯过滤器,所述的反渗透高压过滤组件包括高压泵、 反渗透过滤壳体、 和设置在反渗透过滤壳体内的反渗透膜,所述的反渗透过滤壳体包括圆柱状外壳本体、设置在外壳本体上下两端的上端盖和下端盖、 套设在外壳本体内的原水壳体和过滤壳体,所述的原水壳体顶部设置有进水管,原水壳体内腔顶部设置有限位槽,所述的过滤壳体顶部设置有与限位槽对应的支撑环,支撑环上呈圆周开设有通孔, 所述的过滤壳体中部设置有纯水管,过滤壳体和纯水管的顶部密封, 过滤壳体和纯水管的侧壁上均开设有通孔,所述的反渗透膜匹配设置在过滤壳体和纯水管之间,所述的原水壳体与过滤壳体之间为原水腔, 在下端盖上设置有与原水腔底部连通的废水槽,且在下端盖底部设置有废水排放口。2. 根据权利要求 1 所述的生活饮用水水质净化处理系统,其特征在于:所述的上端盖和下端盖均与外壳本体通过螺纹连接,所述的过滤壳体和纯水管为一体结构。3. 根据权利要求 1 所述的生活饮用水水质净化处理系统,其特征在于:所述的废水排放口处设置有电磁控制阀。4. 根据权利要求 1 所述的生活饮用水水质净化处理系统,其特征在于:所述的反渗透高压过滤组件的纯水管下端连通有储水桶,储水桶后部连通有后置活性炭过滤器。5. 根据权利要求 1 所述的生活饮用水水质净化处理系统,其特征在于:所述的中级过滤组件还包括有碳棒滤芯过滤器。说明书1 生活...
