用——闭合电路欧姆定律五大分类

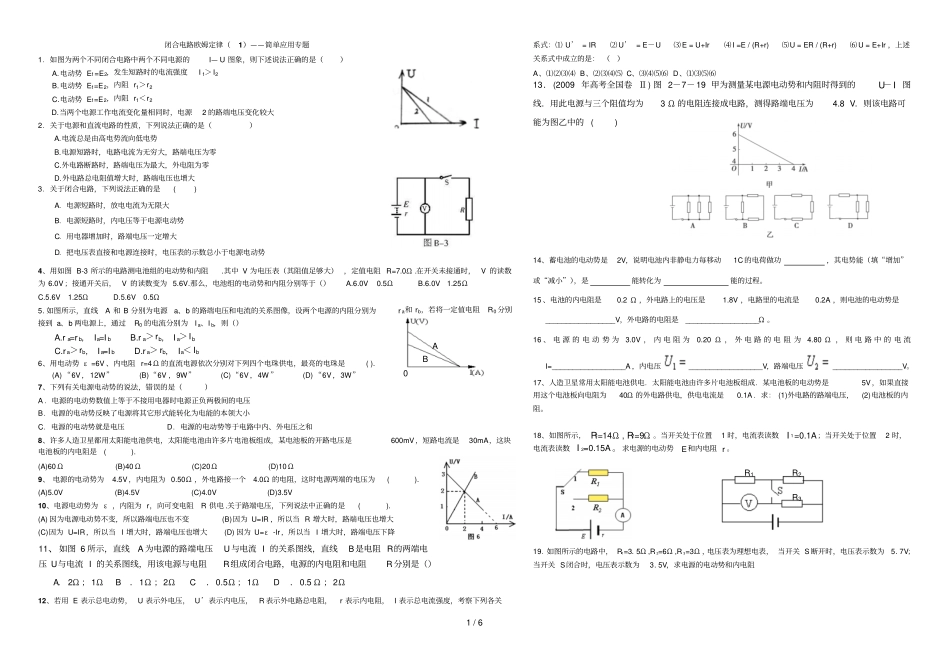

1 / 6 闭合电路欧姆定律（1）——简单应用专题1．如图为两个不同闭合电路中两个不同电源的I— U 图象，则下述说法正确的是（）A.电动势 E1=E2，发生短路时的电流强度I 1＞ I2B.电动势 E1=E2，内阻 r1＞r2C.电动势 E1=E2，内阻 r1＜r2D.当两个电源工作电流变化量相同时，电源2 的路端电压变化较大2．关于电源和直流电路的性质，下列说法正确的是（） A.电流总是由高电势流向低电势 B.电源短路时，电路电流为无穷大，路端电压为零 C.外电路断路时，路端电压为最大，外电阻为零 D.外电路总电阻值增大时，路端电压也增大3．关于闭合电路，下列说法正确的是( ) A．电源短路时，放电电流为无限大B．电源短路时，内电压等于电源电动势C．用电器增加时，路端电压一定增大D．把电压表直接和电源连接时，电压表的示数总小于电源电动势4、用如图 B-3 所示的电路测电池组的电动势和内阻.其中 V 为电压表（其阻值足够大） ，定值电阻 R=7.0Ω .在开关未接通时， V 的读数为 6.0V ；接通开关后， V 的读数变为 5.6V.那么，电池组的电动势和内阻分别等于（）A.6.0V 0.5ΩB.6.0V 1.25ΩC.5.6V 1.25ΩD.5.6V 0.5Ω5. 如图所示，直线A 和 B 分别为电源a、b 的路端电压和电流的关系图像，设两个电源的内阻分别为r a和 rb，若将一定值电阻R0 分别接到 a、b 两电源上，通过R0 的电流分别为I a、I b，则（）A.r a=r b, Ia=I b B.r a＞rb, I a＞I b C.r a＞rb, I a=I b D.r a＞ rb, Ia＜ Ib 6、用电动势 ε =6V 、内电阻 r=4Ω 的直流电源依次分别对下列四个电珠供电，最亮的电珠是( ). (A) “6V ， 12W” (B)“6V ，9W” (C)“6V ，4W ” (D) “6V ，3W”7、下列有关电源电动势的说法，错误的是（）A ．电源的电动势数值上等于不接用电器时电源正负两极间的电压B．电源的电动势反映了电源将其它形式能转化为电能的本领大小C．电源的电动势就是电压D．电源的电动势等于电路中内、外电压之和8、许多人造卫星都用太阳能电池供电，太阳能电池由许多片电池板组成，某电池板的开路电压是600mV，短路电流是30mA，这块电池板的内电阻是( ). (A)60 Ω (B)40 Ω (C)20Ω (D)10Ω9、 电源的电动势为4.5V ，内电阻为 0.50Ω ，外电路接一个4.0Ω 的电阻，这时电源两端的电压为( ). (A)5.0V (B)4.5V (C)4.0V (D)3.5V 10、电源电动势为 ε ，内阻为 r，向可变电阻R 供...
