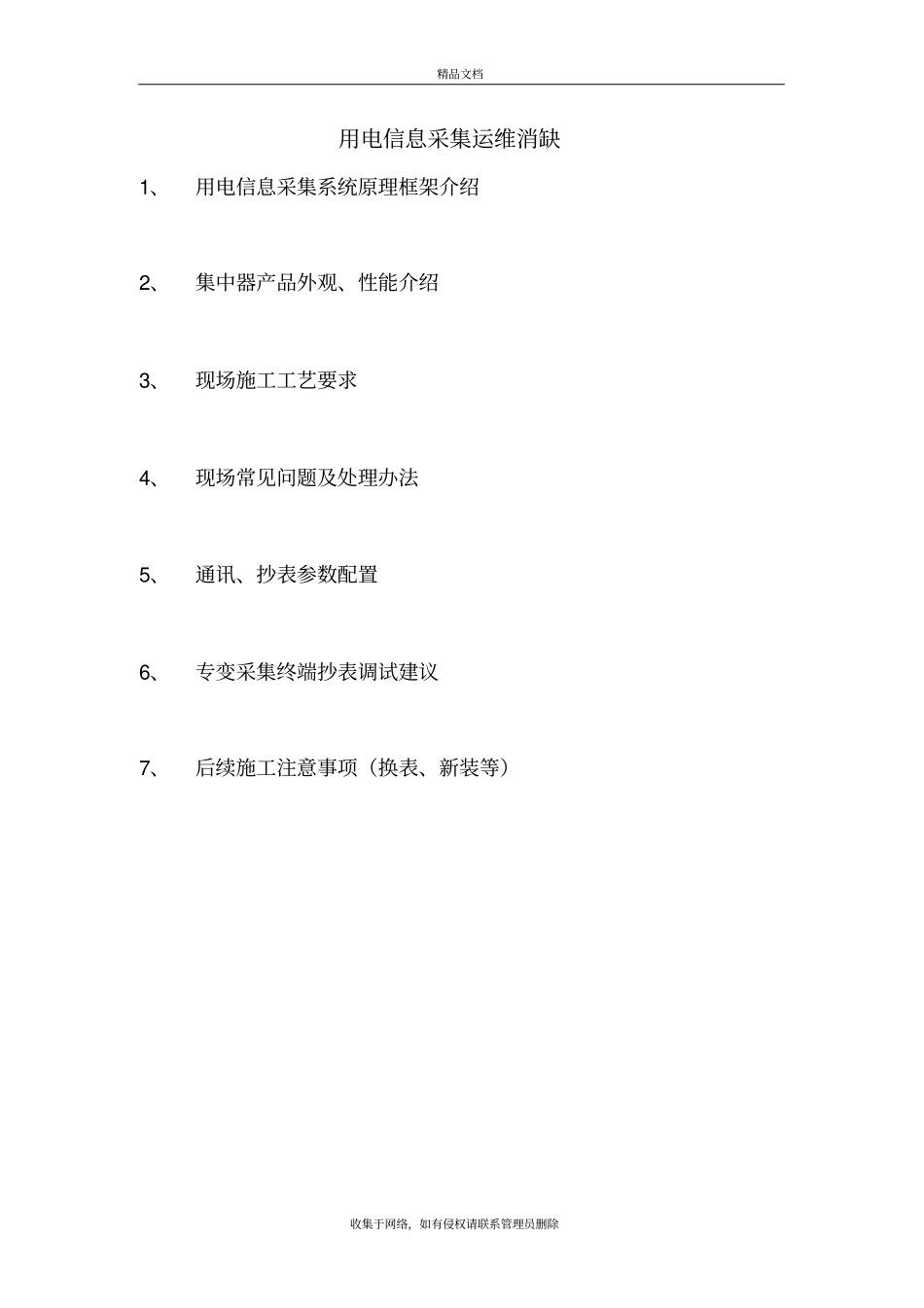

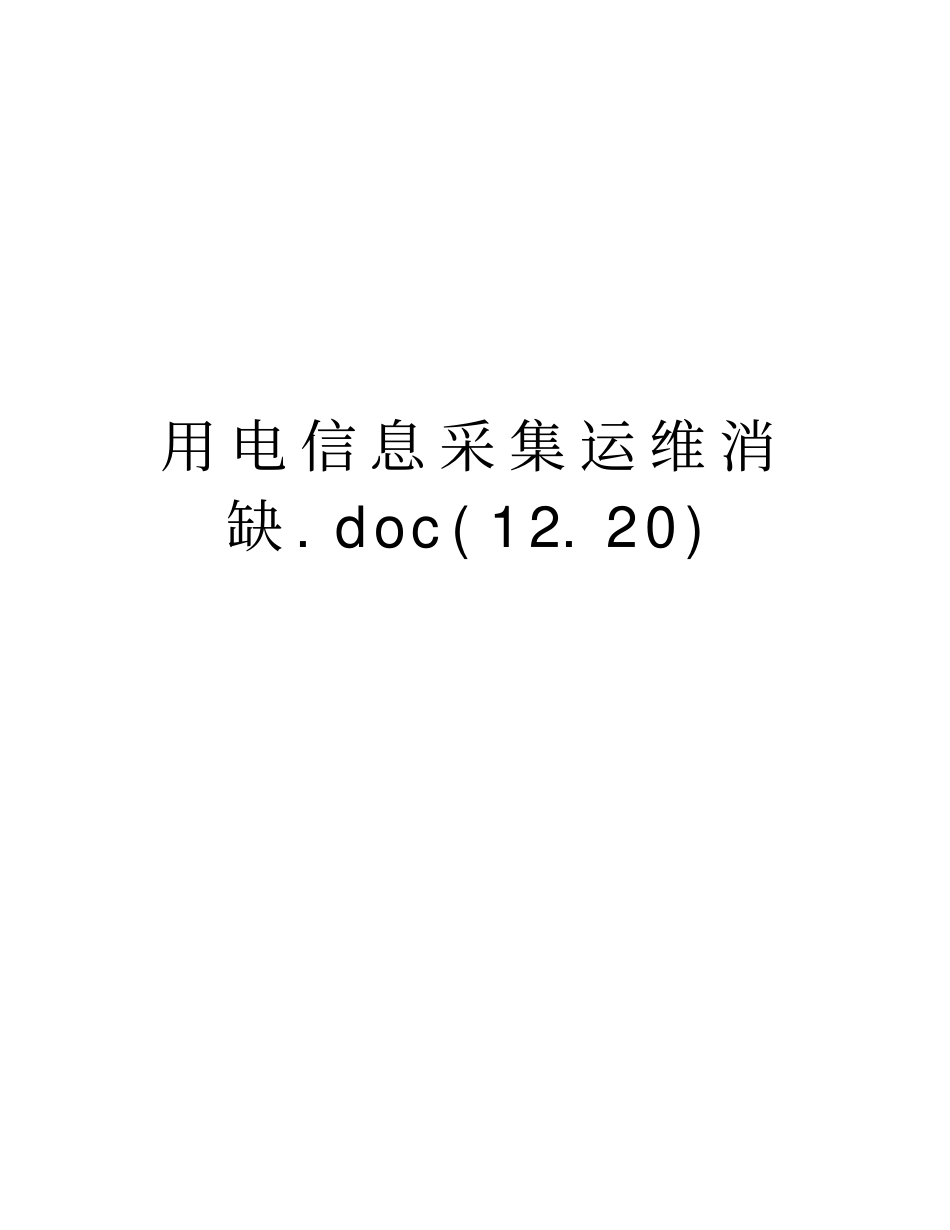

用 电 信 息 采 集 运 维 消缺 . doc ( 12. 20)精品文档收集于网络，如有侵权请联系管理员删除用电信息采集运维消缺1、用电信息采集系统原理框架介绍2、集中器产品外观、性能介绍3、现场施工工艺要求4、现场常见问题及处理办法5、通讯、抄表参数配置6、专变采集终端抄表调试建议7、后续施工注意事项（换表、新装等）精品文档收集于网络，如有侵权请联系管理员删除1、用电信息采集系统原理框架介绍完整的采集系统包括采集主站、上行通讯网络、采集终端、电能表、下行通讯网络，其中集中器通过GPRS 和监控中心之间进行数据交换，通过 RS485 总线和电表进行通信。习惯将集中器与主站称为上行通道，集中器与电表间称为下行通道。具体系统框图如图1：采集主站集中器智能电能表智能电能表无线网485有线智能电能表智能电能表图 1.系统框图。【1】采集主站：客户的用电信息采集系统【2】上行通讯网络：采集终端和采集主站之间通信的通道，常见的通信类型有： GPRS、CDMA 、以太网【3】采集终端：抄收电能表电量等数据的设备（集中器、专变终端）【4】电能表：电能计量设备（三相、单相表计）精品文档收集于网络，如有侵权请联系管理员删除【5】下行通讯网络：采集终端和电能表之间通信的通道，目前山东采用RS485 通讯方式。特殊说明：1）山东省内终端均采用主动上报机制，集中器将电表内日冻结电量采集回来后存储在 ARM 芯片中，等到上报基本时间后集中器主动上报日冻结电量。终端主动上送任务后，系统有3 次补招，时间分别为： 00:30、02:50、05:30 补招间隔为 2 小时 20 分钟、 2 小时 40分钟，一轮补招大约耗时2 小时。地玮主站每天计算共5 次，时间点分别为06:30，12:30，15:30、17:30、20:30；通常中午采集率会比上午看到指标更高就是这个道理。现场处理问题发现终端信号不稳定要从根本上解决，尽可能让集中器能在上午6 点前全部上报完。2）数据抄收电能表先冻结：每天的00:00，智能电能表都会做出响应将当日的电量保存并放入存储器。集中器抄读并上传：每天的00:00 后，集中器启动日冻结数据抄读，将抄到的数据保存并上传至采集主站。2、集中器外观、性能介绍1）终端结构图精品文档收集于网络，如有侵权请联系管理员删除2）接线端子精品文档收集于网络，如有侵权请联系管理员删除3）集中器带有 3路 485抄表口，每一路抄表口可超收64块电表总共可抄192块电表。4) 屏幕显示说明① ERR 为报错信息，后面循显的...
