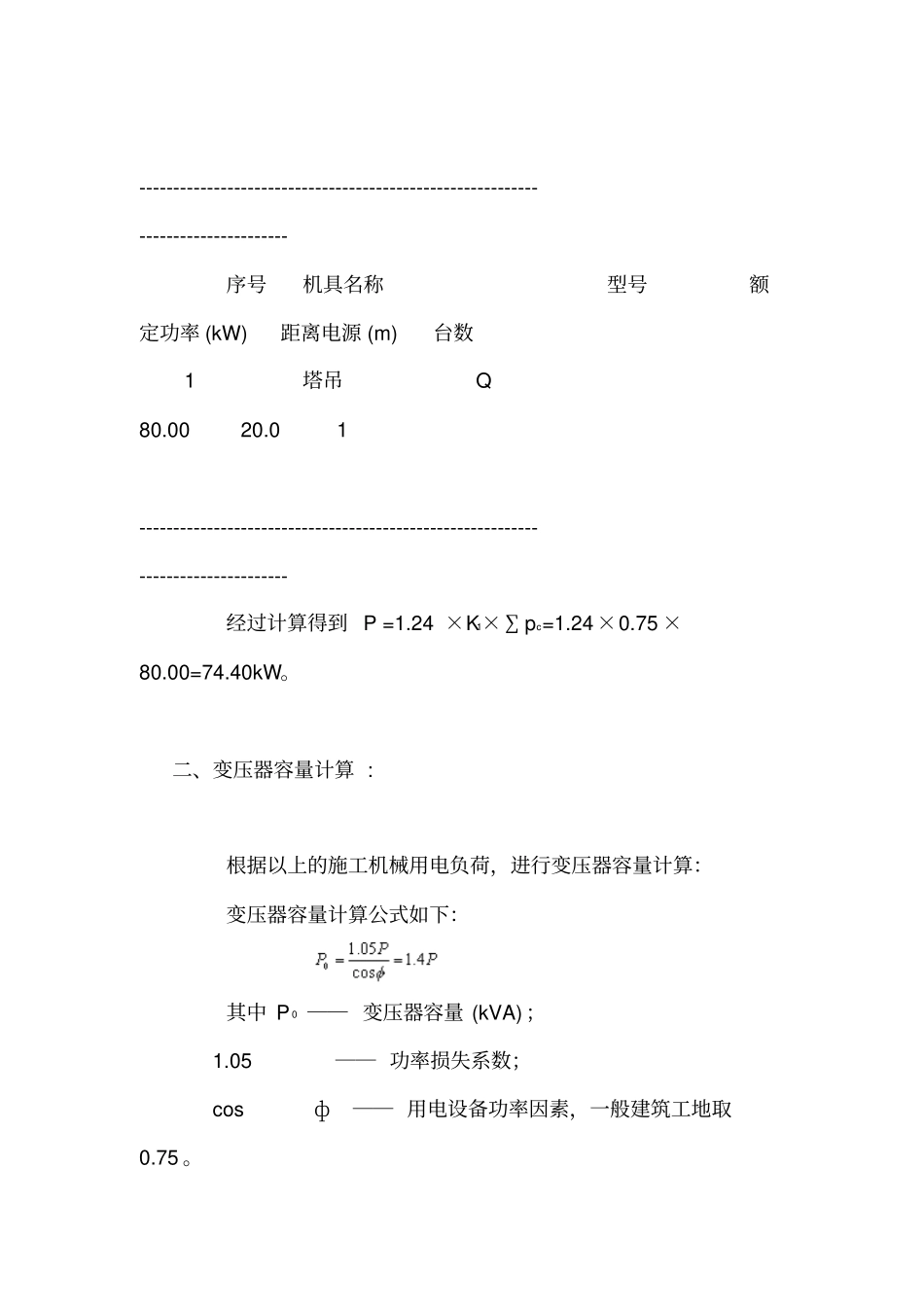

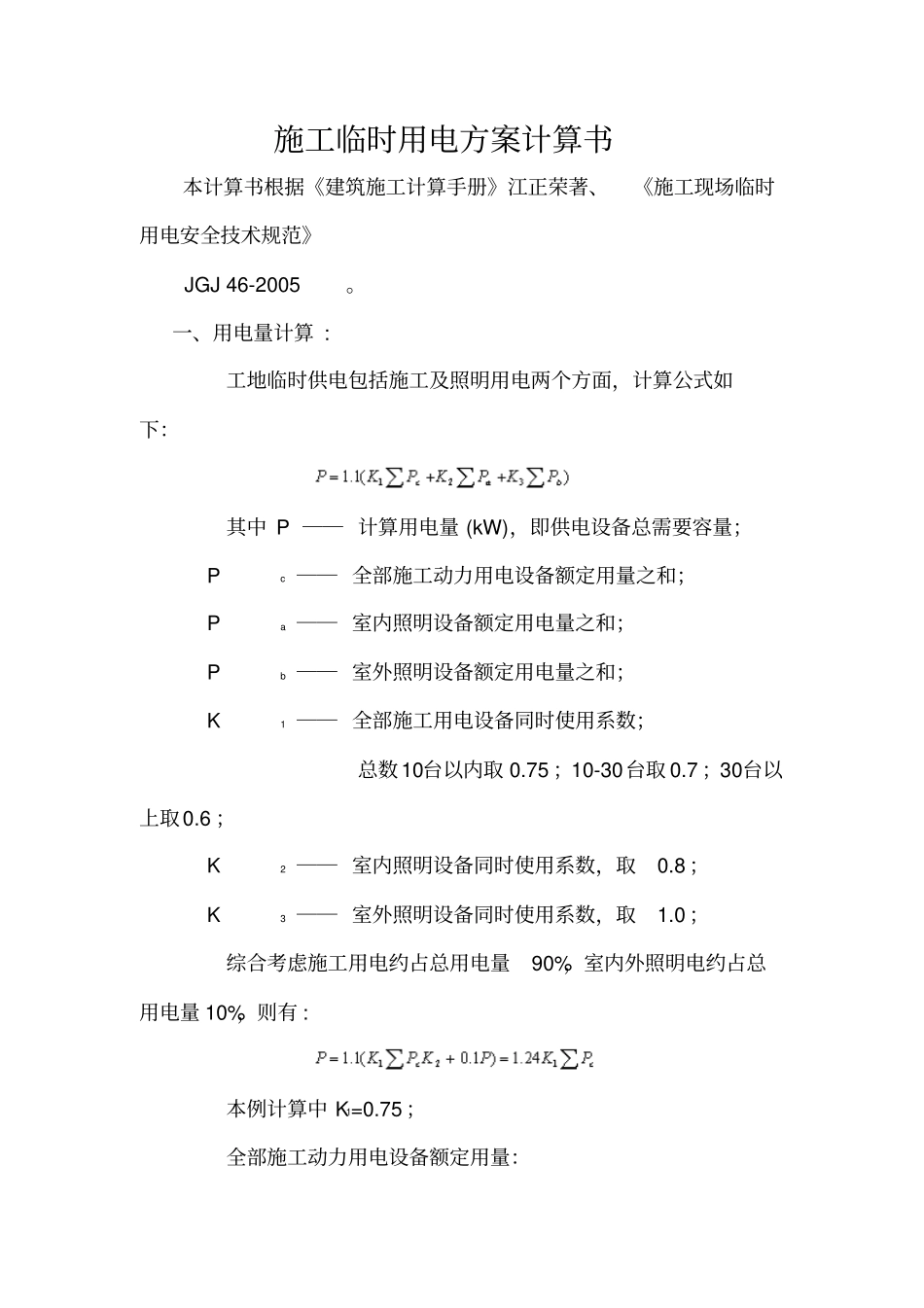

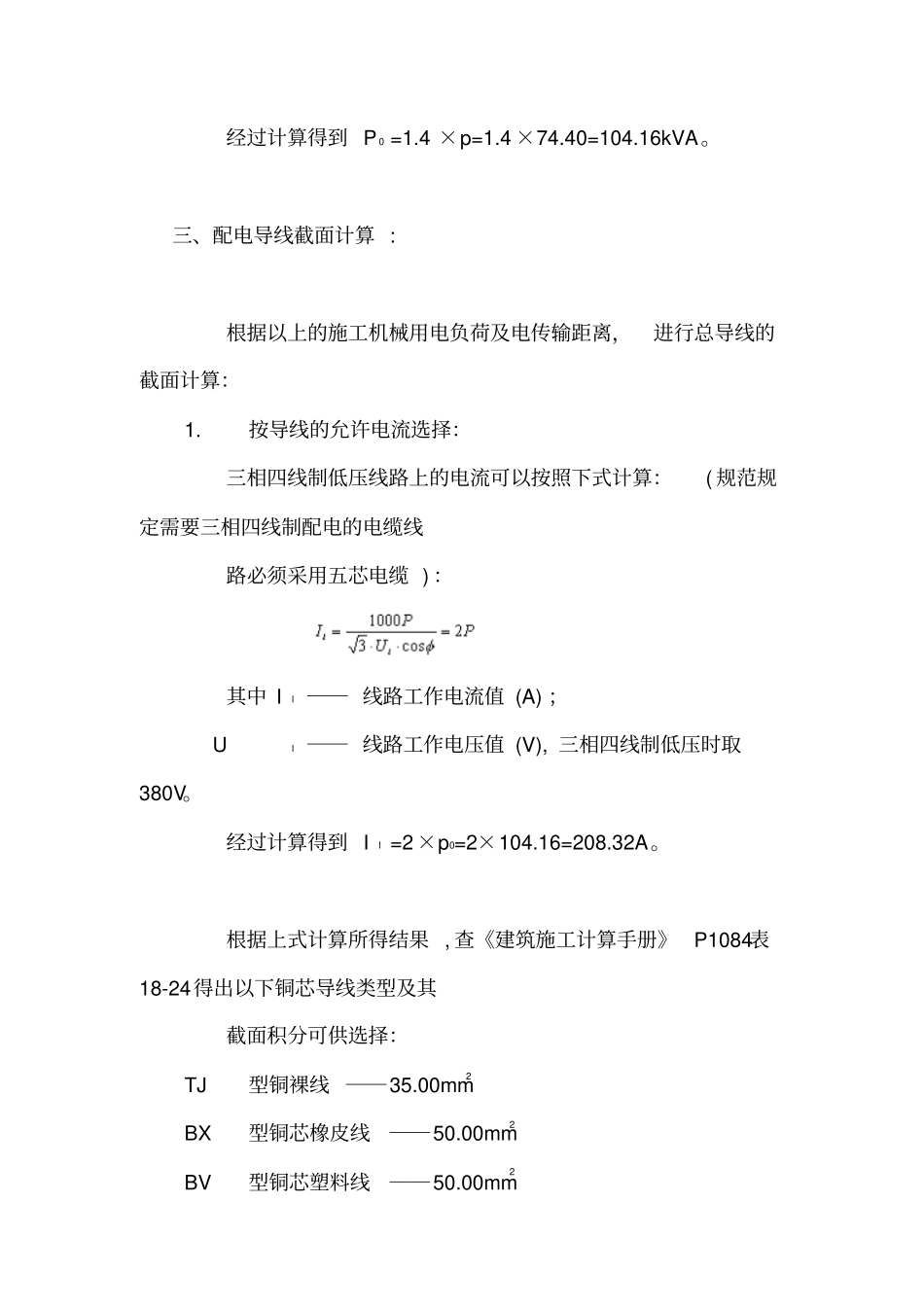

施工临时用电方案计算书本计算书根据《建筑施工计算手册》江正荣著、《施工现场临时用电安全技术规范》 JGJ 46-2005。一、用电量计算 : 工地临时供电包括施工及照明用电两个方面，计算公式如下：其中 P ── 计算用电量 (kW)，即供电设备总需要容量； Pc ── 全部施工动力用电设备额定用量之和； Pa ── 室内照明设备额定用电量之和； Pb ── 室外照明设备额定用电量之和； K1 ── 全部施工用电设备同时使用系数；总数10台以内取 0.75 ；10-30台取 0.7 ；30台以上取0.6 ； K2 ── 室内照明设备同时使用系数，取0.8 ； K3 ── 室外照明设备同时使用系数，取1.0 ；综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量 10%，则有 : 本例计算中 K1=0.75 ；全部施工动力用电设备额定用量：--------------------------------------------------------------------------------- 序号机具名称型号额定功率 (kW) 距离电源 (m) 台数 1 塔吊 Q 80.00 20.0 1 --------------------------------------------------------------------------------- 经过计算得到 P =1.24 ×K1×∑pc=1.24×0.75 ×80.00=74.40kW。二、变压器容量计算 : 根据以上的施工机械用电负荷，进行变压器容量计算：变压器容量计算公式如下：其中 P 0 ── 变压器容量 (kVA) ； 1.05 ── 功率损失系数； cosф ── 用电设备功率因素，一般建筑工地取0.75 。经过计算得到 P 0 =1.4 ×p=1.4 ×74.40=104.16kVA。三、配电导线截面计算 : 根据以上的施工机械用电负荷及电传输距离，进行总导线的截面计算： 1.按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：( 规范规定需要三相四线制配电的电缆线路必须采用五芯电缆 ) ：其中 Il ── 线路工作电流值 (A) ； Ul ── 线路工作电压值 (V), 三相四线制低压时取380V。经过计算得到 Il =2 ×p0=2×104.16=208.32A。根据上式计算所得结果 , 查《建筑施工计算手册》P1084表18-24得出以下铜芯导线类型及其截面积分可供选择： TJ型铜裸线──35.00mm2 BX型铜芯橡皮线──50.00mm2 BV型铜芯塑料线──50.00mm2 2.按导线的允许电压降校核：配电导线截面的电压可以按照下式计算：其中 [e] ── 导线电压降 (%)，对工地临时网路取 7%； P ── 各段线路负荷计算功率 (kW)，即计算用电量； L ── ...
