甲醇-水精馏塔化工原理课程设计报告

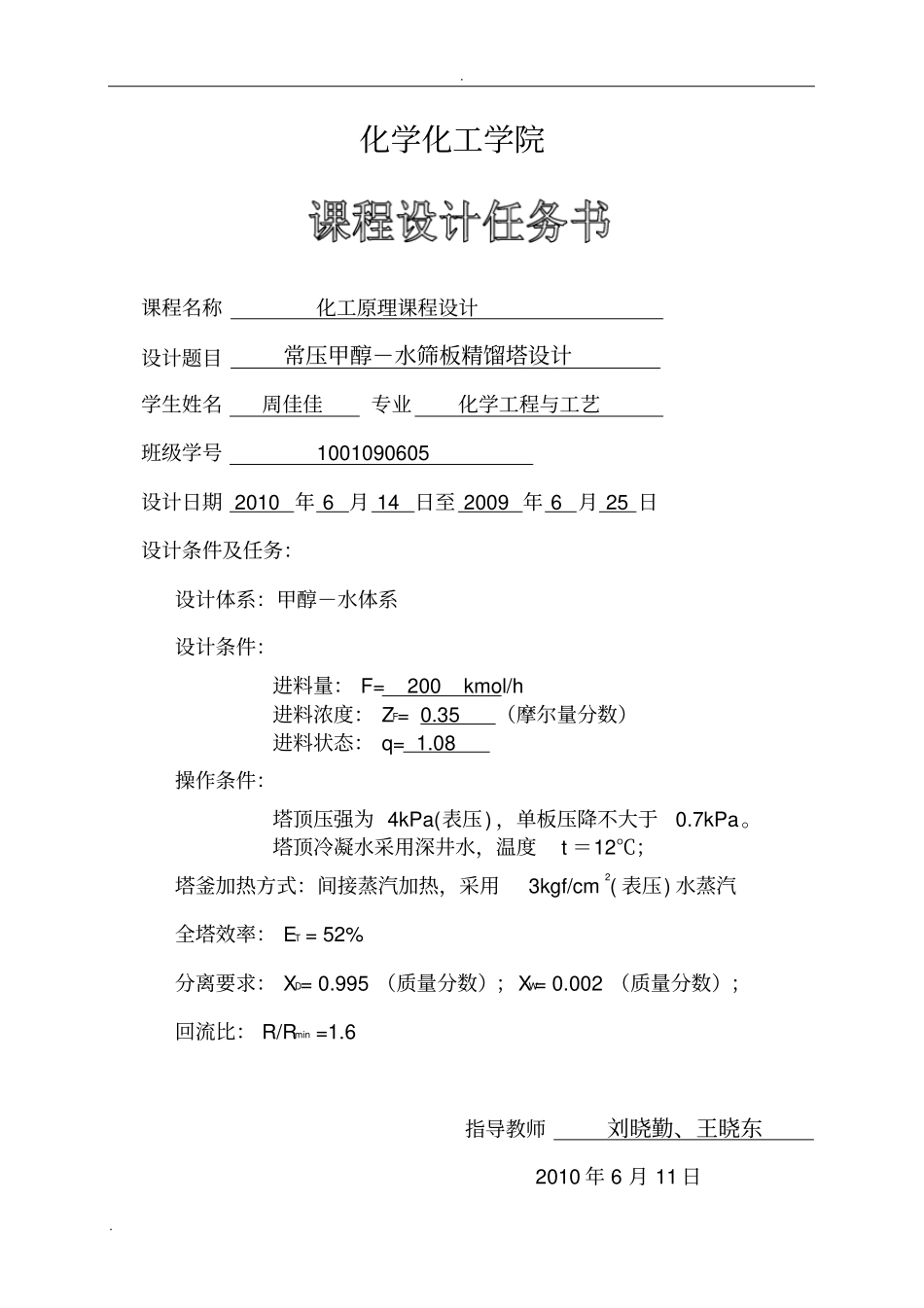

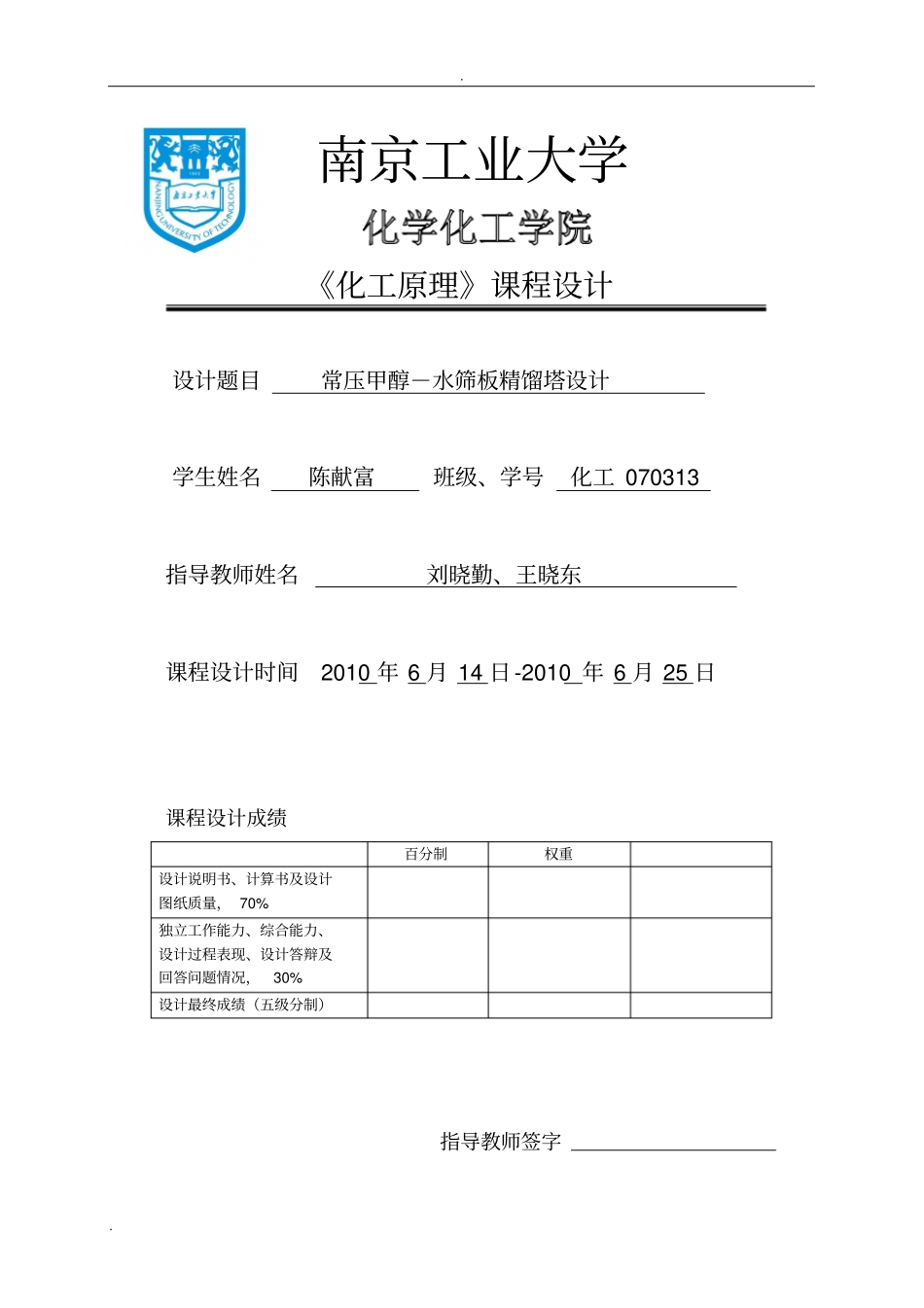

. . 南京工业大学《化工原理》课程设计设计题目常压甲醇－水筛板精馏塔设计学生姓名陈献富班级、学号化工 070313 指导教师姓名刘晓勤、王晓东课程设计时间2010 年 6 月 14 日-2010 年 6 月 25 日课程设计成绩百分制权重设计说明书、计算书及设计图纸质量， 70% 独立工作能力、综合能力、设计过程表现、设计答辩及回答问题情况，30% 设计最终成绩（五级分制）指导教师签字. . 化学化工学院课程名称化工原理课程设计设计题目常压甲醇－水筛板精馏塔设计学生姓名周佳佳专业化学工程与工艺班级学号 1001090605设计日期 2010 年 6 月 14 日至 2009 年 6 月 25 日设计条件及任务：设计体系：甲醇－水体系设计条件：进料量： F= 200 kmol/h 进料浓度： ZF= 0.35 （摩尔量分数）进料状态： q= 1.08 操作条件：塔顶压强为 4kPa(表压) ，单板压降不大于0.7kPa。塔顶冷凝水采用深井水，温度t ＝12℃；塔釜加热方式：间接蒸汽加热，采用3kgf/cm2( 表压) 水蒸汽全塔效率： ET = 52% 分离要求： XD= 0.995 （质量分数）；XW= 0.002 （质量分数）；回流比： R/Rmin =1.6 指导教师刘晓勤、王晓东2010 年 6 月 11 日. . 目录绪论 . ............................................ 11. 精馏简介 .................................................... 12. 塔设备简介 .................................................. 13. 体系介绍 .................................................... 24. 设计要求 .................................................... 2第一节概述 ...................................... 31.1 精馏操求作对塔设备的要求. .................................. 31.2 板式塔类型 . ................................................ 31.2.1筛板塔 . ....................................................... 3 1.2.2浮阀塔 . ....................................................... 3 1.2.3泡罩塔 . ....................................................... 3 1.3 设计单元操作方案简介. ...................................... 41.4 精馏塔的设计简介 . .......................................... 41.4.1 筛板塔设计须知............................................... 4 1.4.2 筛板塔的设计程序..........
