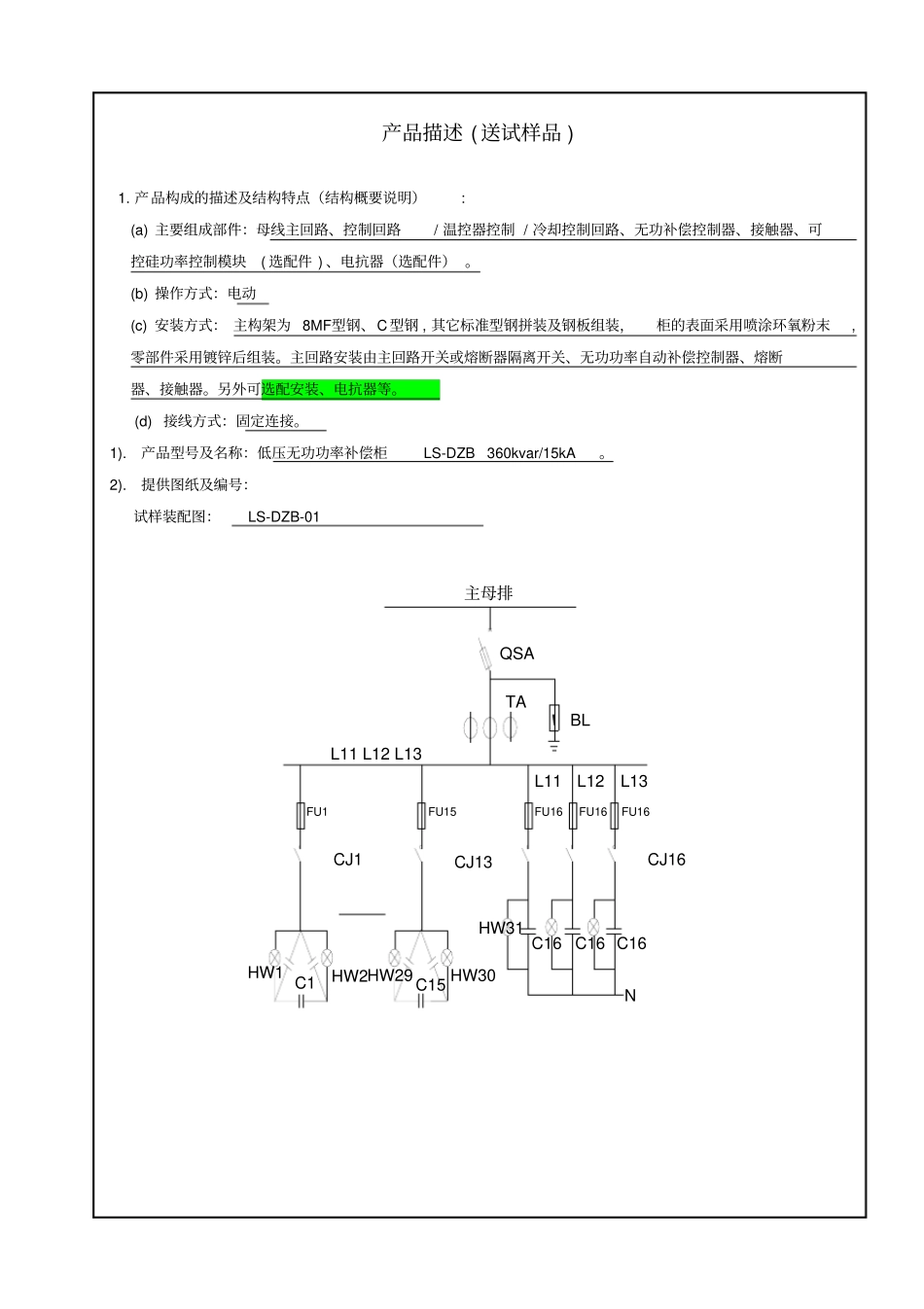

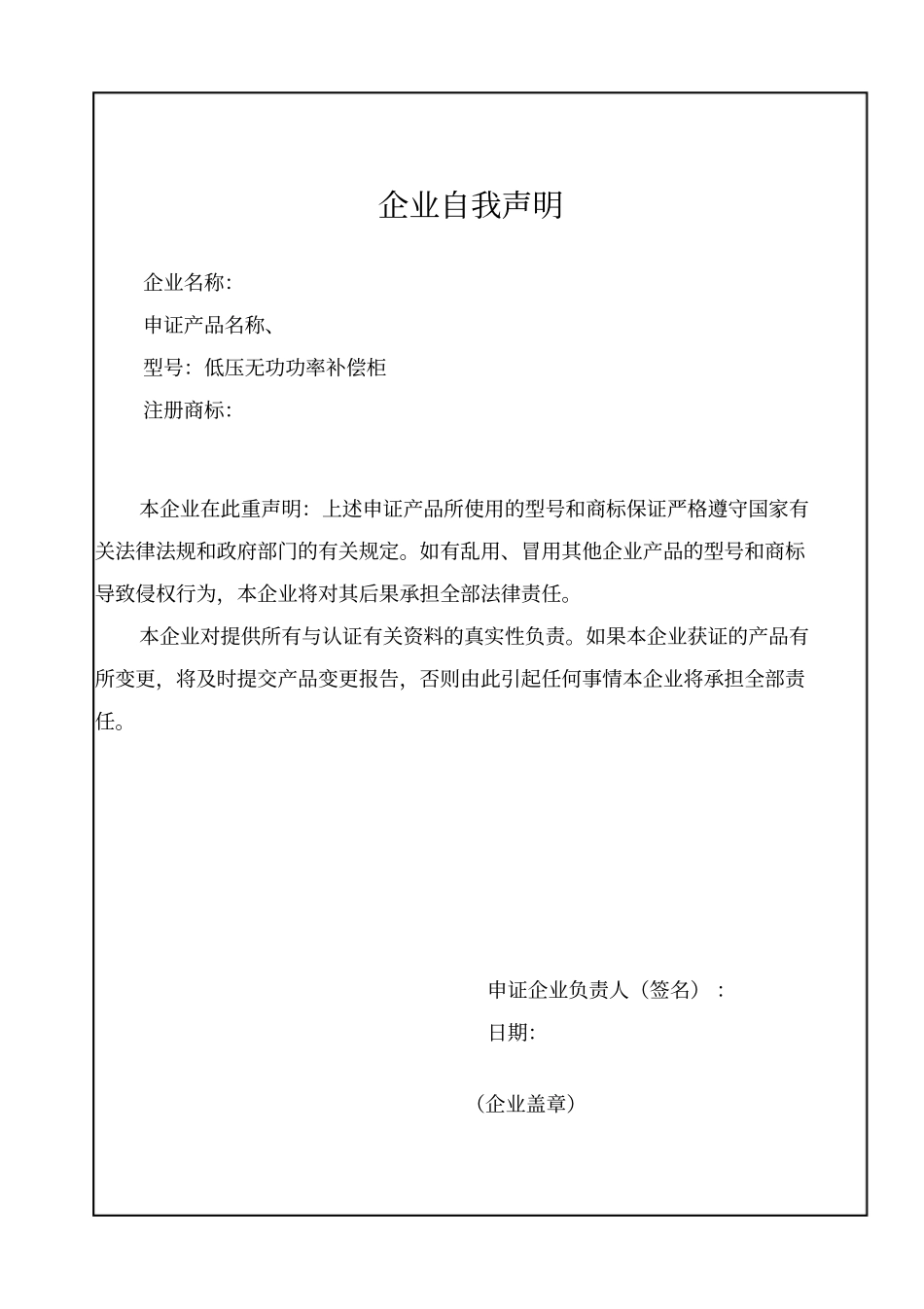

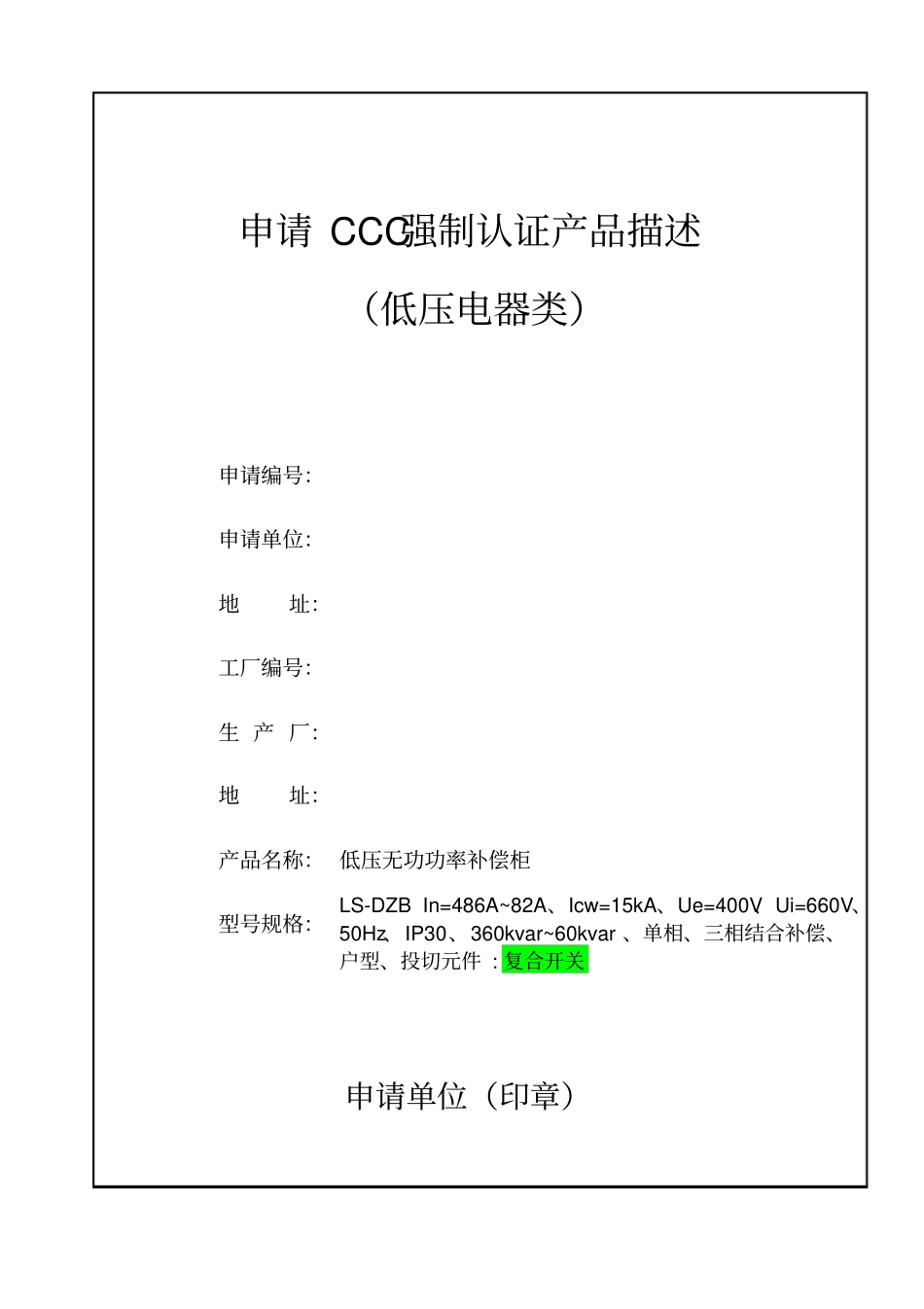

申请 CCC强制认证产品描述（低压电器类）申请编号：申请单位：地址：工厂编号：生 产 厂：地址：产品名称： 低压无功功率补偿柜型号规格：LS-DZB In=486A~82A、Icw=15kA、Ue=400V、Ui=660V、50Hz、IP30、360kvar~60kvar 、单相、三相结合补偿、户型、投切元件 : 复合开关申请单位（印章）企业自我声明企业名称：申证产品名称、型号：低压无功功率补偿柜注册商标：本企业在此重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。申证企业负责人（签名） ：日期：（企业盖章）产品描述 (送试样品 ) 1. 产品构成的描述及结构特点（结构概要说明）: (a) 主要组成部件：母线主回路、控制回路/ 温控器控制 / 冷却控制回路、无功补偿控制器、接触器、可控硅功率控制模块( 选配件 ) 、电抗器（选配件） 。(b) 操作方式：电动(c) 安装方式： 主构架为 8MF型钢、C型钢 , 其它标准型钢拼装及钢板组装，柜的表面采用喷涂环氧粉末,零部件采用镀锌后组装。主回路安装由主回路开关或熔断器隔离开关、无功功率自动补偿控制器、熔断器、接触器。另外可选配安装、电抗器等。 (d) 接线方式：固定连接。 1).产品型号及名称：低压无功功率补偿柜 LS-DZB 360kvar/15kA。 2).提供图纸及编号：试样装配图： LS-DZB-01 TABLQSANL13L12L11 L12 L13L11FU1HW2C1HW1C15HW29HW30CJ1CJ13C16C16 C16主母排FU15CJ16HW31FU16FU16FU16产品描述 (送试样品 ) 4). 主要结构数据：外形尺寸：高×宽×深 2200 mm×1200 mm× 600mm重量： 500kg 左右结构特点 : 主构架采用8MF 开口型钢，全组装方式, 局部焊接，柜体的顶部为水平母线，前后都设立门 , 侧边为旁板 , 门和安装板部分用铰链相连接, 零部件通用性强，柜体金属部件均有防腐措施，镀锌或静电喷涂序号名 称型 号 规 格数量生产厂1 熔断器隔离开关HH15-630/3 630A 1 燎原电器制造2 熔断器NT00-32A、63A 39 德力西电器集团公司3 复合开关LGWRF-30 13 联高科技发展有限责任公司4 复合开关LGWRF-12 3 联高科技发展有限责任公司5 电容器BSMJ1 0.45-30-3 13 南塔电容器有...
