皮带输送机电气控制系统设计与调试课设报告

皮带输送机电气控制系统设计与调试课设报告_第1页
1/14

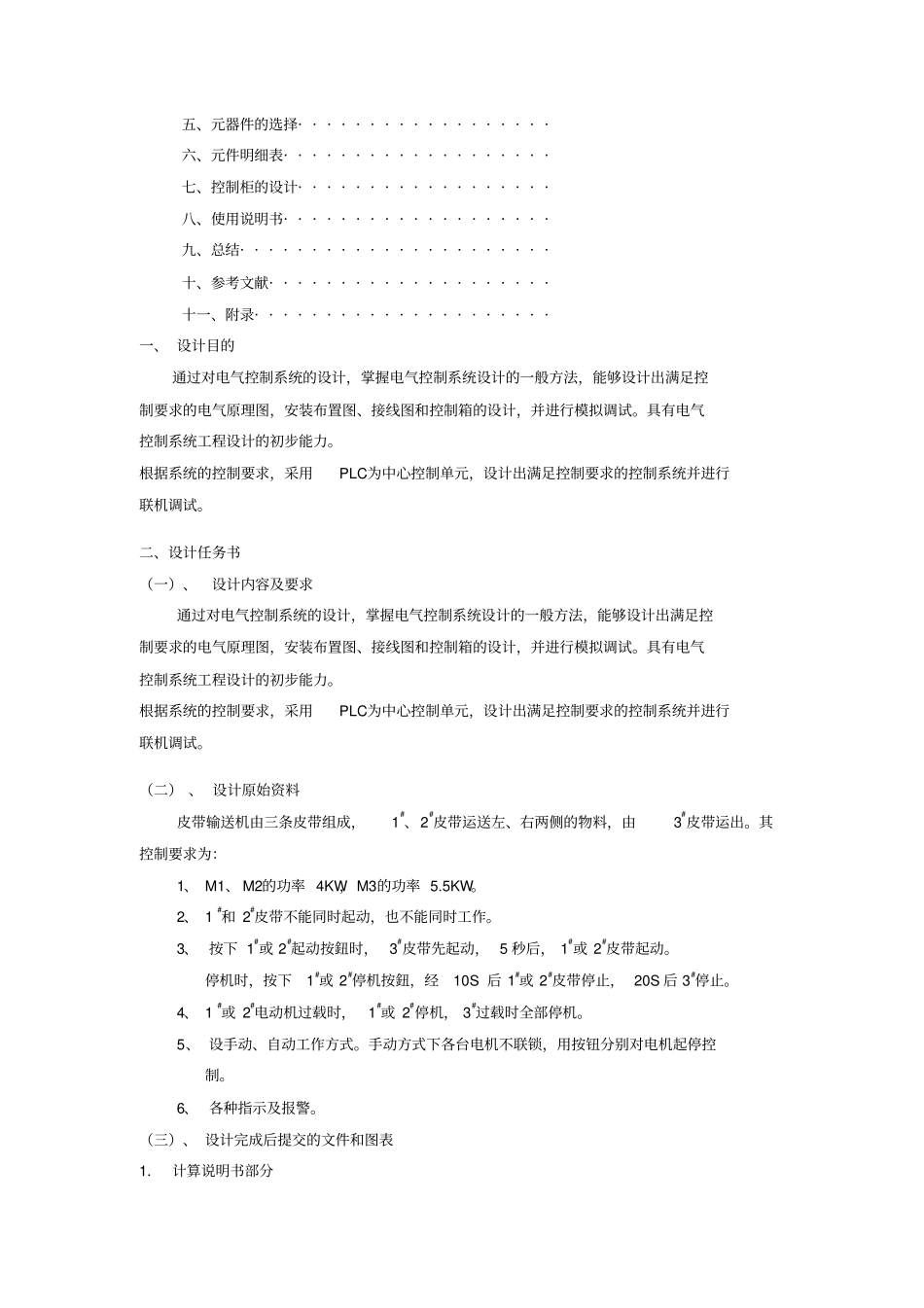

皮带输送机电气控制系统设计与调试课设报告_第2页
2/14

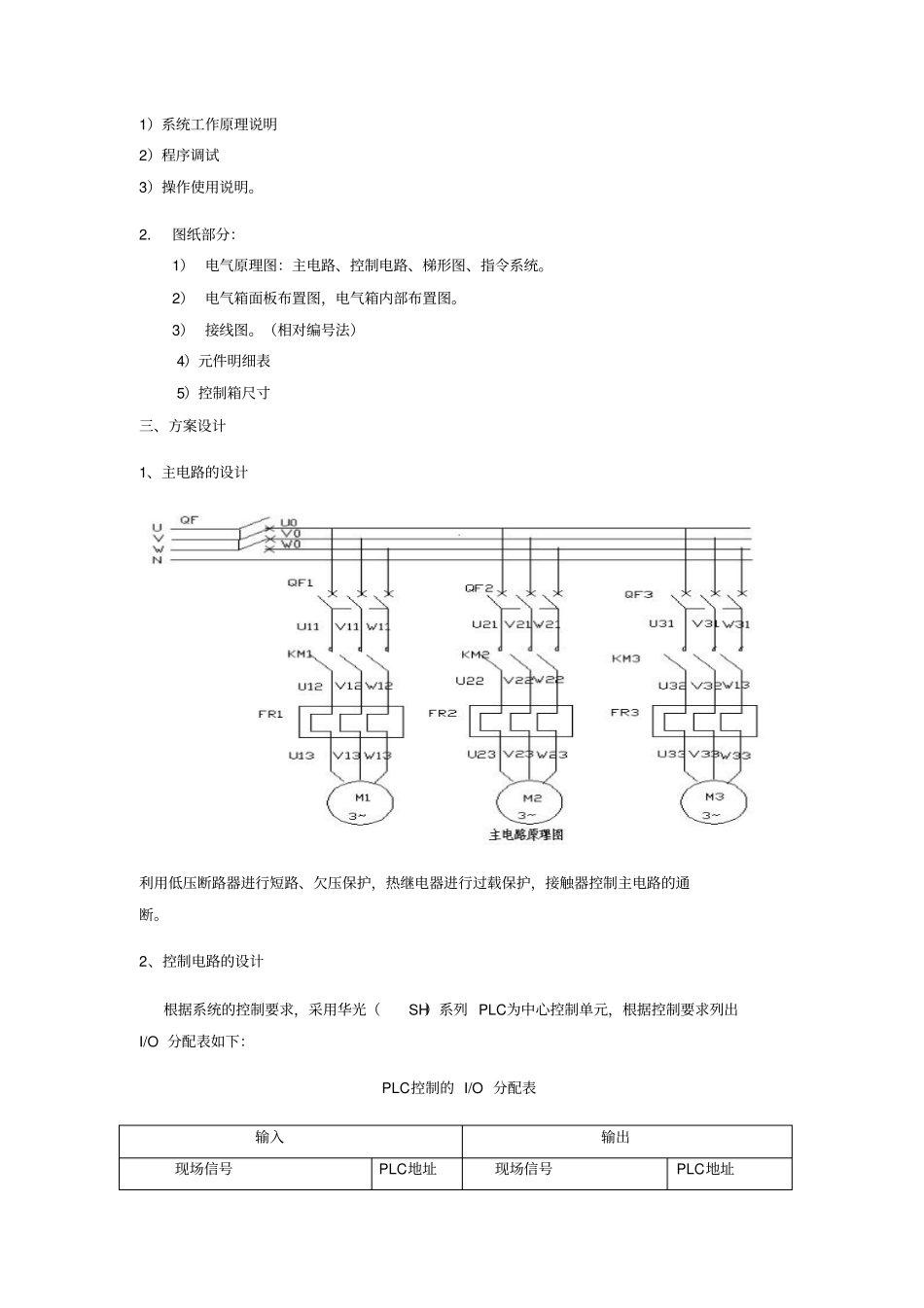

皮带输送机电气控制系统设计与调试课设报告_第3页
3/14

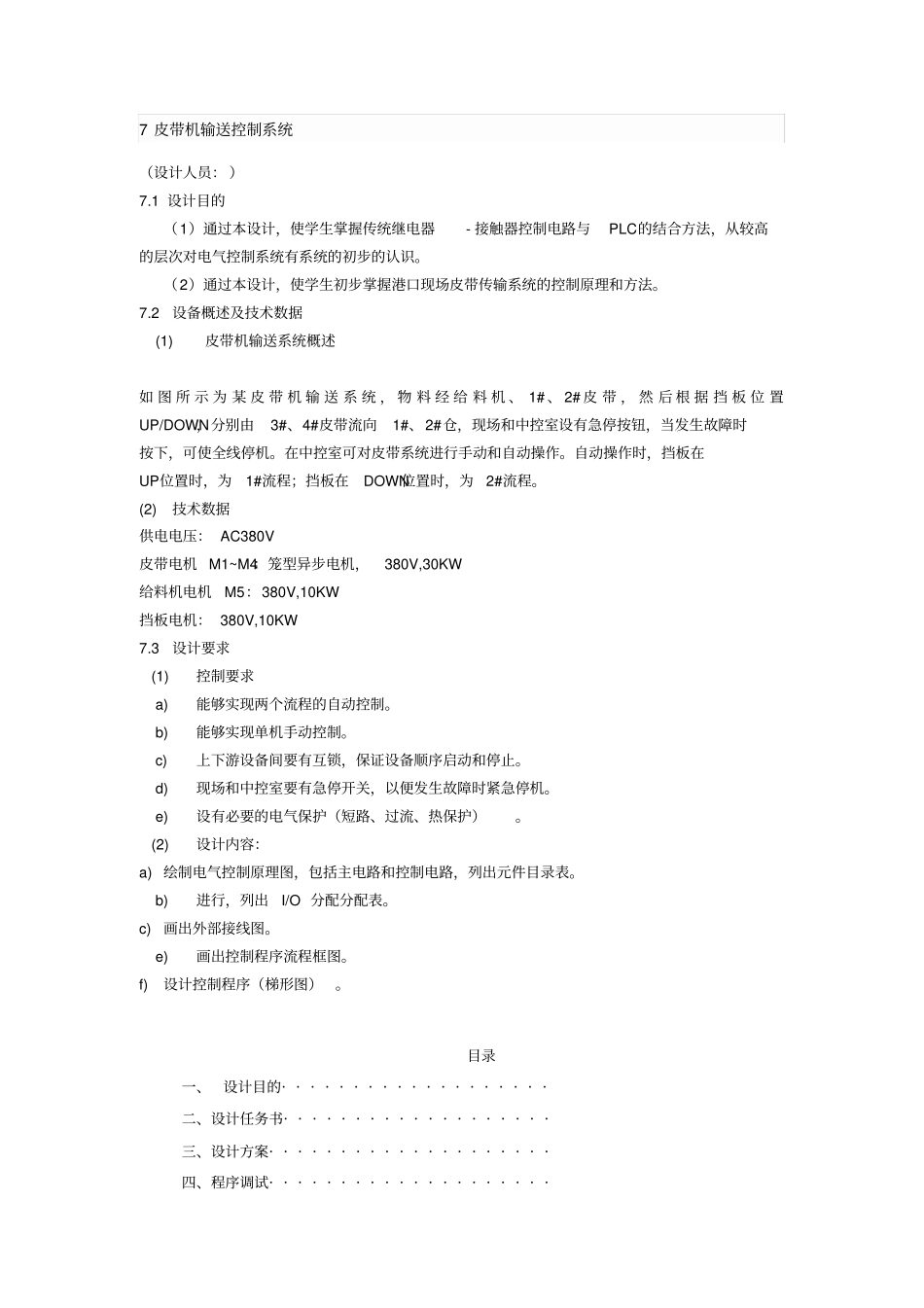

7 皮带机输送控制系统(设计人员: )7.1 设计目的(1)通过本设计,使学生掌握传统继电器- 接触器控制电路与PLC的结合方法,从较高的层次对电气控制系统有系统的初步的认识。(2)通过本设计,使学生初步掌握港口现场皮带传输系统的控制原理和方法。7.2 设备概述及技术数据 (1) 皮带机输送系统概述如 图 所 示 为 某 皮 带 机 输 送 系 统 , 物 料 经 给 料 机 、 1# 、 2# 皮 带 , 然 后 根 据 挡 板 位 置UP/DOWN,分别由3#、4#皮带流向1#、2#仓,现场和中控室设有急停按钮,当发生故障时按下,可使全线停机。在中控室可对皮带系统进行手动和自动操作。自动操作时,挡板在UP位置时,为1#流程;挡板在DOWN位置时,为2#流程。(2) 技术数据供电电压: AC380V 皮带电机 M1~M4:笼型异步电机,380V,30KW 给料机电机 M5:380V,10KW 挡板电机: 380V,10KW 7.3 设计要求 (1) 控制要求 a) 能够实现两个流程的自动控制。 b) 能够实现单机手动控制。 c) 上下游设备间要有互锁,保证设备顺序启动和停止。 d) 现场和中控室要有急停开关,以便发生故障时紧急停机。 e) 设有必要的电气保护(短路、过流、热保护)。 (2) 设计内容:a) 绘制电气控制原理图,包括主电路和控制电路,列出元件目录表。 b) 进行,列出I/O 分配分配表。c) 画出外部接线图。 e) 画出控制程序流程框图。f) 设计控制程序(梯形图)。目录一、设计目的· · · · · · · · · · · · · · · · · · ·二、设计任务书· · · · · · · · · · · · · · · · · · ·三、设计方案· · · · · · · · · · · · · · · · · · · ·四、程序调试· · · · · · · · · · · · · · · · · · · ·五、元器件的选择· · · · · · · · · · · · · · · · · ·六、元件明细表· · · · · · · · · · · · · · · · · · ·七、控制柜的设计· · · · · · · · · · · · · · · · · ·八、使用说明书· · · · · · · · · · · · · · · · · · ·九、总结· · · · · · · · · · · · · · · · · · · · · ·十、参考文献...
