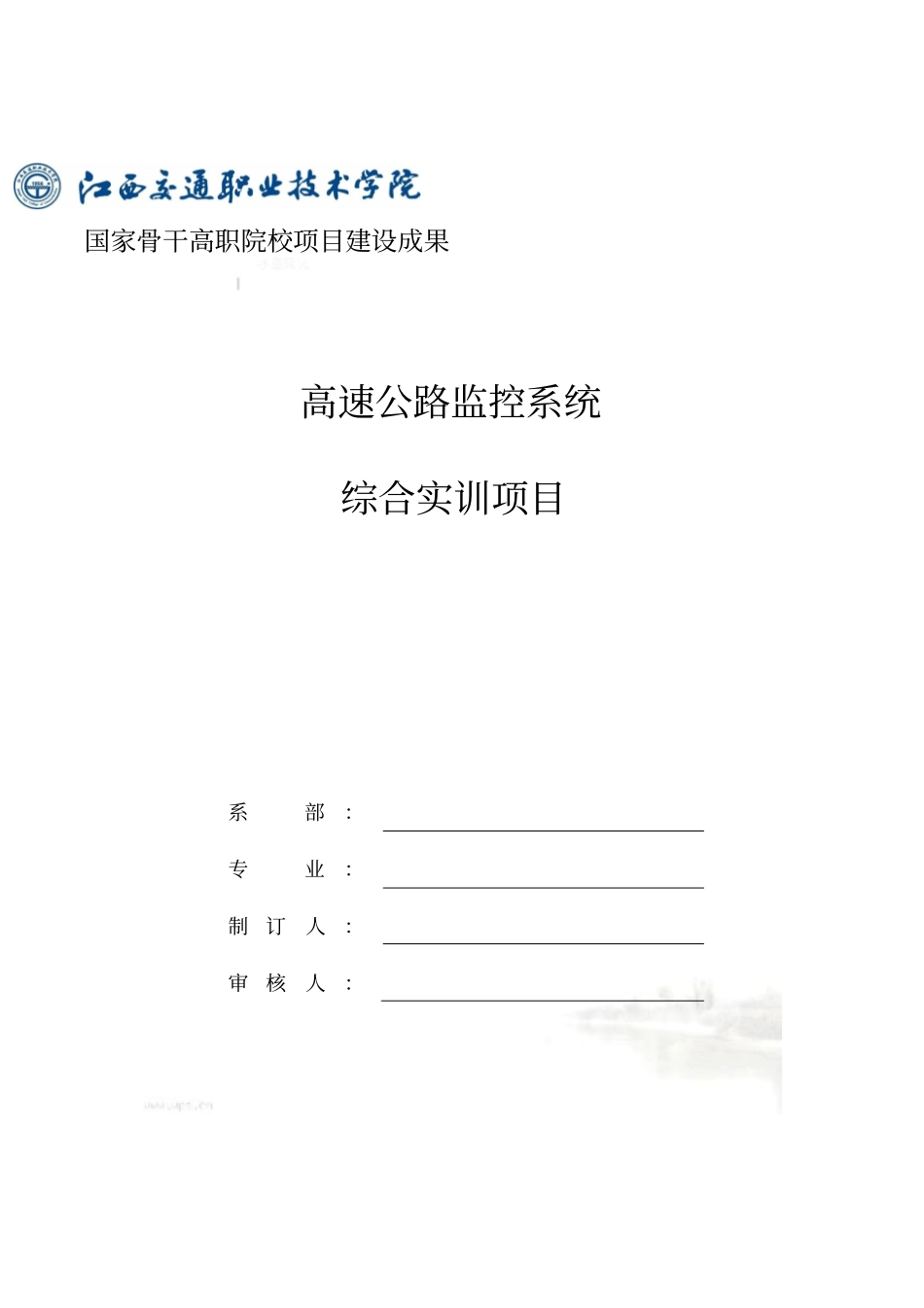

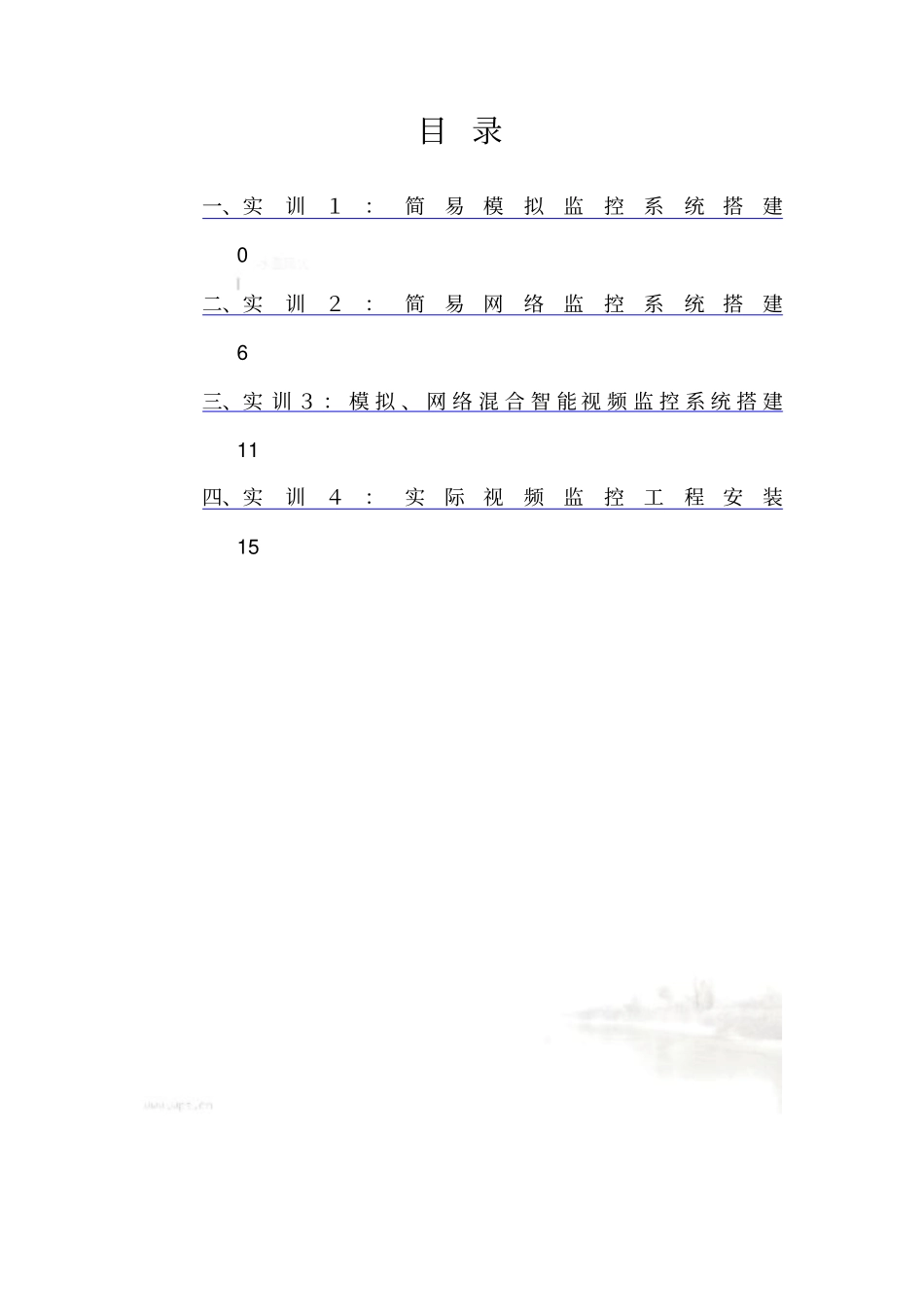

监控系统综合实训项目国家骨干高职院校项目建设成果高速公路监控系统综合实训项目系部：专业：制订人：审核人：目 录一、实训１：简易模拟监控系统搭建0 二、实训２：简易网络监控系统搭建6 三、实 训 ３ ： 模 拟 、 网 络 混 合 智 能 视 频 监 控 系 统 搭 建11 四、实训４：实际视频监控工程安装15 交通视频监控研发实验台实训指导书0 一、实训１：简易模拟监控系统搭建1. 实训目的了解模拟监控系统的基础结构了解 PCI 拓展插槽的使用2. 实训内容利用模拟摄像机和嵌入式视频卡搭建监控系统在 Windows 下安装嵌入式解码卡驱动在 pc 机预览摄像机的视频信号3. 实训环境交通视频监控实验台。4. 实训原理系统示意图含嵌入板PC视频监控系统，其中输入来的信号可以不同传输介质的模拟视频信号，最简单的就是摄像机通过同轴电缆直接连到嵌入卡上，就能组成相应的系统，其系统示意图如下图所示。含嵌入卡 PC模拟机显示不同的传输介质监控采集卡交通视频监控研发实验台实训指导书1 采集卡 基本上是视频采集卡，也称数据采集卡和图像采集卡，其中图像采集卡主要用于安防监控，一般是对摄像头或者摄像机等信号进行捕捉，并以MPEG格式存储在硬盘上的PCI 插槽的卡。也称视频监控卡。5. 实训步骤1) 安装视频板卡先将 pc 机断电，用工具将pc 机侧板打开，将视频板卡安插到如图 1 所示接口处，用工具固定后和安装好侧板后，上电。2) 视频板卡驱动安装驱动程序包含以下文件：交通视频监控研发实验台实训指导书2 Driver Install exe ：驱动安装程序；DS-40xxDrv.sys： DS-4000 系列压缩/ 解码卡驱动文件；DS -41xxDrv.sys：DS-4100 系列压缩卡驱动文件；DS-41xxHDDrv.sys： DS-4101HD 高清解码卡驱动文件；DS-42xxDrv.sys： DS-4200 系列压缩卡驱动文件。驱动安装程序会自动判断系统内的板卡的型号并为其安装上对应的驱动。驱动程序安装：第一步：双击“ Driver Install .exe ”，启动驱动安装程序。交通视频监控研发实验台实训指导书3 第二步：点击“ Install or Update Driver”，板卡驱动自动安装。第三步：安装成功，驱动安装程序自动提示成功信息“Driver Install successfully ”正确并成功安装驱动后，可在系统“设备管理器”— >“声音、视频和游戏控制器”项下显示如下图所示的板卡驱动信息，驱动的个数以系统中能正常加载的芯片个数而定。注意：驱动安装程序会根据板卡型号...
