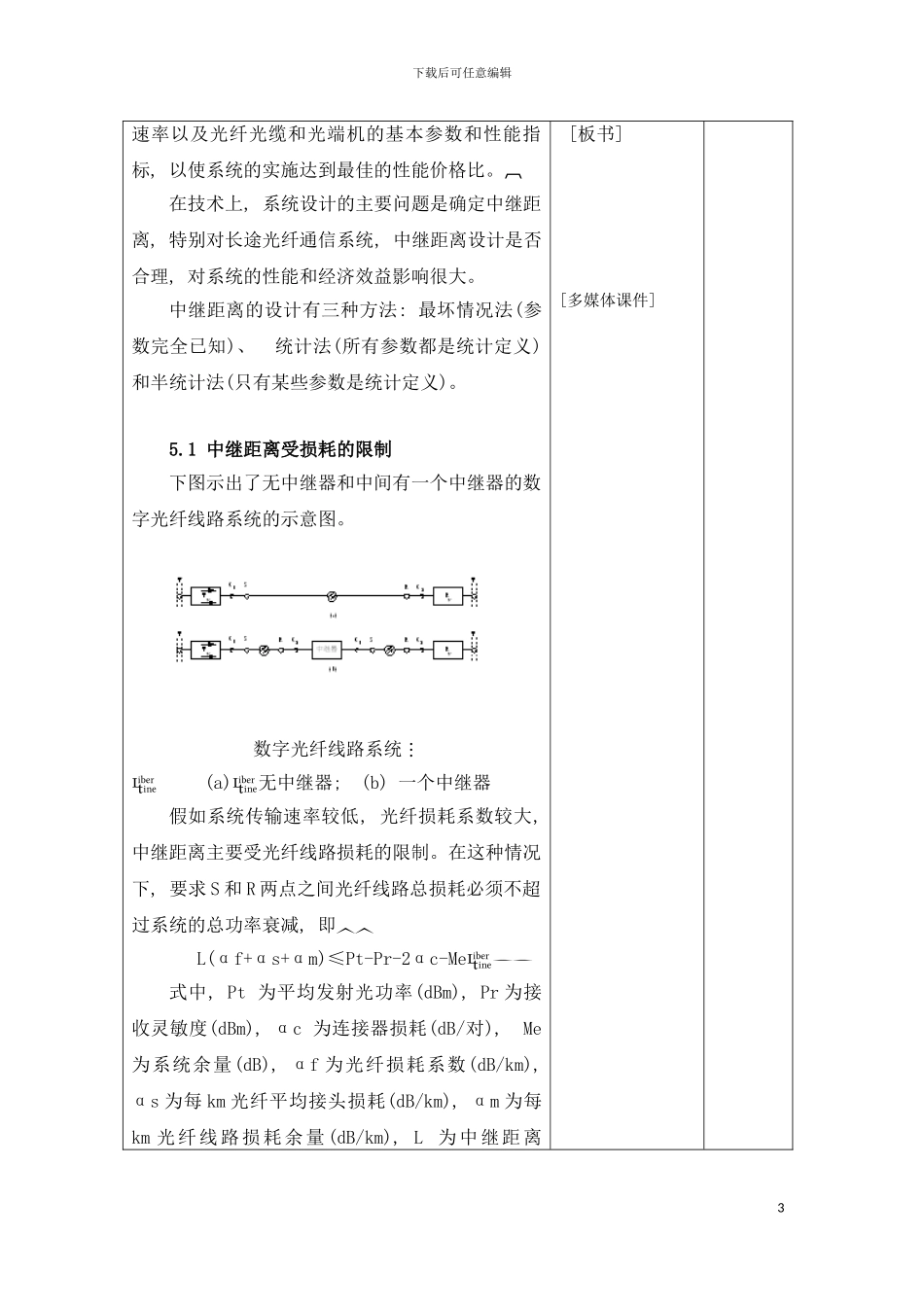

下载后可任意编辑数字光纤通信系统的设计1下载后可任意编辑第五章 数字光纤通信系统的设计 ( 2 学时) 一、 教学目的及要求: 使学生了解整个数字光纤通信系统在整体进行设计时应考虑的因素和设计时使用的主要方法。二、 教学重点及难点: 本章重点: 掌握损耗限制系统和色散限制系统中再生中继距离的设计方法。本章难点: 中继距离与系统传输速率的关系。三、 教学手段: 板书与多媒体课件演示相结合四、 教学方法: 课堂讲解、 提问五、 作业: 课外作业: 5-1 5-2 5-5六、 参考资料: 《光纤通信》刘增基 第五章。《光纤通信》杨祥林 第八章 七、 教学内容与教学设计: 教学内容教学设计备注【导入】( 2 分钟) 回顾上节课的主要内容, 借以引出这节课的主要内容。导入[提问]提问引出本章的教学内容。2 分钟【讲授新课】( 96 分钟) 第五章 数字光纤通信系统的设计对数字光纤通信系统而言, 系统设计的主要任务是, 根据用户对传输距离和传输容量(话路数或比特率)及其分布的要求, 根据国家相关的技术标准和当前设备的技术水平, 经过综合考虑和重复计算, 选择最佳路由和局站设置、 传输体制和传输讲解[板书][板书]96 分钟2下载后可任意编辑速率以及光纤光缆和光端机的基本参数和性能指标, 以使系统的实施达到最佳的性能价格比。在技术上, 系统设计的主要问题是确定中继距离, 特别对长途光纤通信系统, 中继距离设计是否合理, 对系统的性能和经济效益影响很大。中继距离的设计有三种方法: 最坏情况法(参数完全已知)、 统计法(所有参数都是统计定义)和半统计法(只有某些参数是统计定义)。5.1 中继距离受损耗的限制下图示出了无中继器和中间有一个中继器的数字光纤线路系统的示意图。数字光纤线路系统 (a)无中继器; (b) 一个中继器 假如系统传输速率较低, 光纤损耗系数较大, 中继距离主要受光纤线路损耗的限制。在这种情况下, 要求 S 和 R 两点之间光纤线路总损耗必须不超过系统的总功率衰减, 即 L(αf+αs+αm)≤Pt-Pr-2αc-Me 式中, Pt 为平均发射光功率(dBm), Pr 为接收灵敏度(dBm), αc 为连接器损耗(dB/对), Me 为系统余量(dB), αf 为光纤损耗系数(dB/km), αs 为每 km 光纤平均接头损耗(dB/km), αm 为每km 光纤线路损耗余量 (dB/km), L 为中继距离 [板书][多媒体课件]3下载后可任意编辑(km)。根据 ITU T(原 CCITT)G.955 建议, 用 LD...
