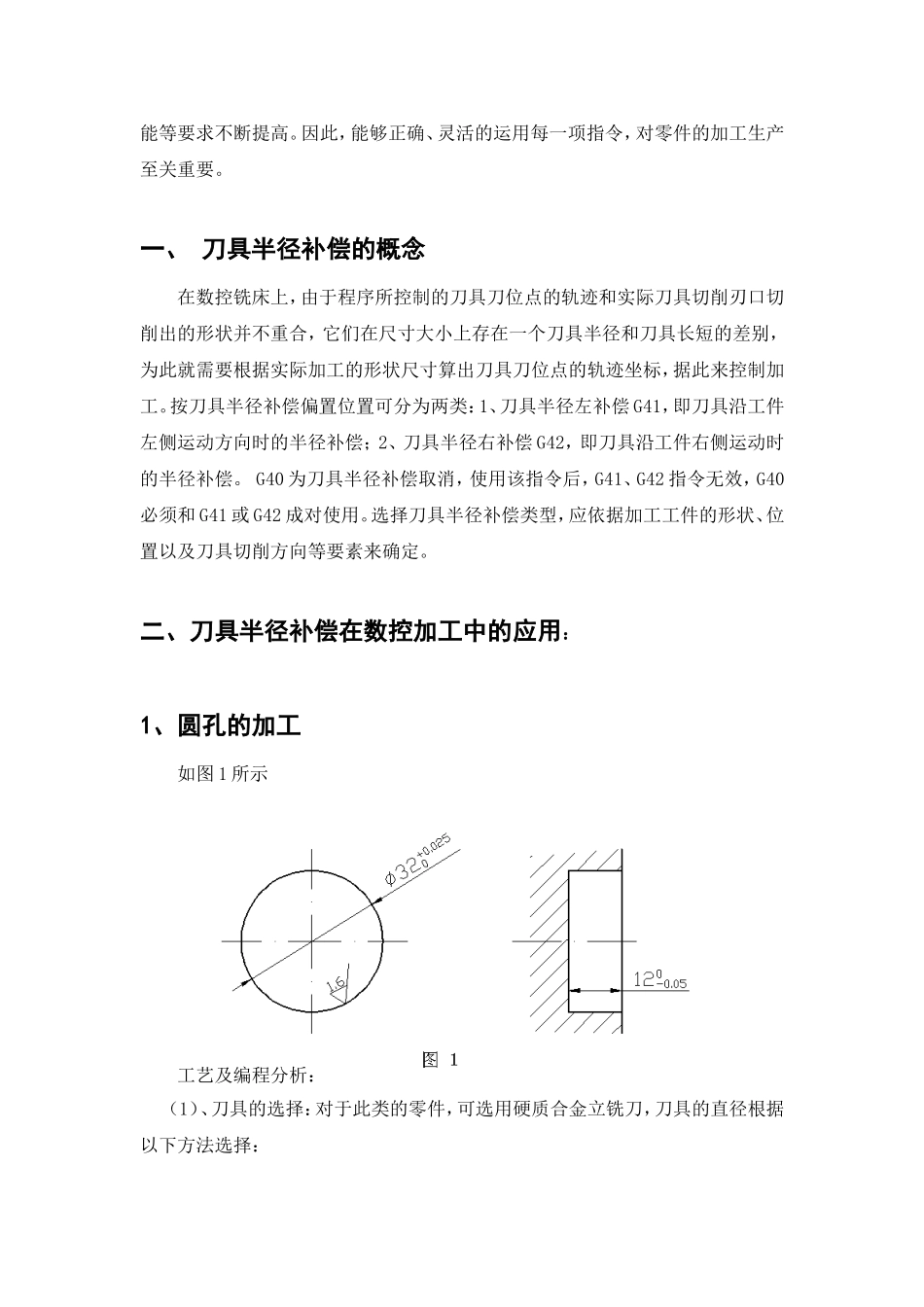

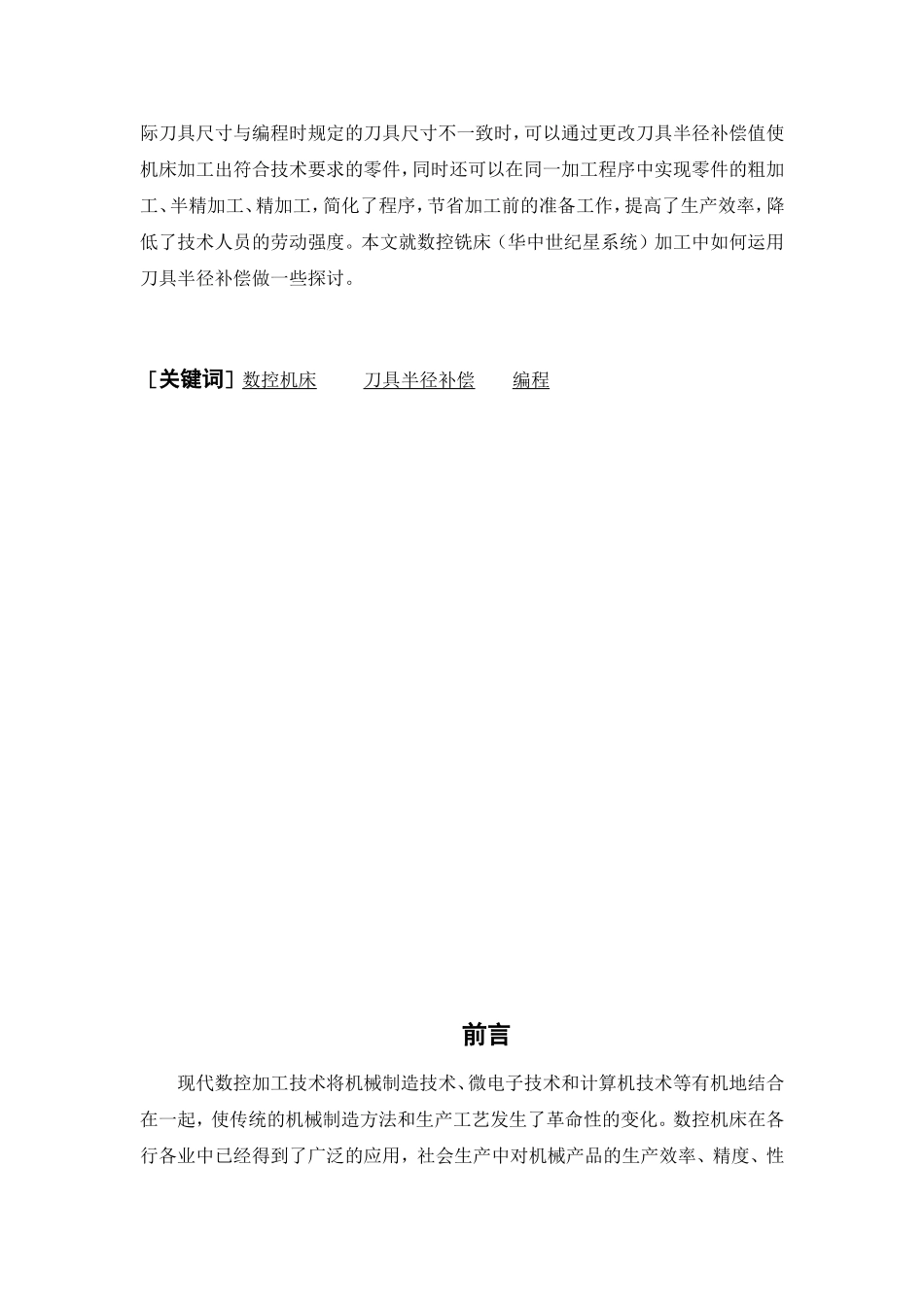

加工中心操作工论文(国家职业资格二级)论文题目：浅谈数控铣削中刀具半径补偿的应用姓名：身份证号：准考证号：工作单位：数控铣削中刀具半径补偿的应用摘要刀具半径补偿在数控机床加工编程中应用非常广泛，在零件加工的程序编程时能够合理的应用刀具半径补偿，是简化被加工零件程序的重要方法。特别是对二维图形编程时，不需要考虑加工时刀具实际直径的大小及零件的实际轮廓轨迹进行编程。在程序中使用刀具半径补偿功能，当在加工过程中刀具出现磨损，实际刀具尺寸与编程时规定的刀具尺寸不一致时，可以通过更改刀具半径补偿值使机床加工出符合技术要求的零件，同时还可以在同一加工程序中实现零件的粗加工、半精加工、精加工，简化了程序，节省加工前的准备工作，提高了生产效率，降低了技术人员的劳动强度。本文就数控铣床（华中世纪星系统）加工中如何运用刀具半径补偿做一些探讨。［关键词］数控机床刀具半径补偿编程前言现代数控加工技术将机械制造技术、微电子技术和计算机技术等有机地结合在一起，使传统的机械制造方法和生产工艺发生了革命性的变化。数控机床在各行各业中已经得到了广泛的应用，社会生产中对机械产品的生产效率、精度、性能等要求不断提高。因此，能够正确、灵活的运用每一项指令，对零件的加工生产至关重要。一、刀具半径补偿的概念在数控铣床上，由于程序所控制的刀具刀位点的轨迹和实际刀具切削刃口切削出的形状并不重合，它们在尺寸大小上存在一个刀具半径和刀具长短的差别，为此就需要根据实际加工的形状尺寸算出刀具刀位点的轨迹坐标，据此来控制加工。按刀具半径补偿偏置位置可分为两类：1、刀具半径左补偿G41，即刀具沿工件左侧运动方向时的半径补偿；2、刀具半径右补偿G42，即刀具沿工件右侧运动时的半径补偿。G40为刀具半径补偿取消，使用该指令后，G41、G42指令无效，G40必须和G41或G42成对使用。选择刀具半径补偿类型，应依据加工工件的形状、位置以及刀具切削方向等要素来确定。二、刀具半径补偿在数控加工中的应用：1、圆孔的加工如图1所示工艺及编程分析：（1）、刀具的选择：对于此类的零件，可选用硬质合金立铣刀，刀具的直径根据以下方法选择：D/3＜d＜D/2。其中孔径为φD、刀具直径为φd此类零件如果刀具选择直径太小，那么工件残料不易铣削，费时；刀具直径选择太大，可能无法建立刀补或产生过切等现象。计算后发现刀具直径可以在φ12和φ14中选择，根据去除残料及刀补建立的可能性，最终确定选φ14的三刃立铣刀。（2）、加工工艺选择：对于现代数控铣床在传动方面具有传动效率高，磨损小，运动平衡，无爬行现象、转动精度高等优点，不存在反向窜刀的现象。从提高刀具的使用寿命和表面精度的角度考虑，采用顺铣。按传统的加工工艺，加工内腔零件需先钻工艺孔、再钻孔，这样钻孔、换刀、对刀、编程等会浪费相应的时间。对于此类零件我们可以采用分层铣削、降低吃刀量、提高铣削速率来完成，即每次下刀深度0.5mm、提高主轴转速及走刀速度(此时的切削要素主要由刀具性能决定)这样可以适当的减少对刀具的磨损，也可以减少在加工过程中产生的振动，同时可以有效的节省的加工时间及省去了大部分的辅助工作时间。（3）、编程路径的确定：如图2所示根据图形轮廓采用圆弧过度切向切入切出，圆弧的半径r必须大于刀具半径且小于圆孔的半径，否则会程序报警或者产生过切现象。因此选择r=8mm，刀具的中心轨迹如图2（b）所示。(4)、粗精加工的程序处理：根据图2（a）所示的刀具轨迹编程，利用子程序里、每次慢下刀深度0.5mm、子程序调用24次、刀补值为7，即可完成粗加工；精加工时只需将程序段N5中“L24”删掉，N10中改为“Z-12”,调用一次子程序、一次下刀到孔底，选择合理的S、F值及将刀补值设定为理论值，即可完成精加工(5)、参考加工程序：粗加工程序：%0001程序名N1G54G90G40G17G94建立工件坐标系，程序初始化N2M03S2000主轴正转，转速2000r/minN3G00X0Y0Z10M07快速定位，切削液开N4G01Z0F100刀具下到加工起点N5M98P0002L24调用子程序24次N6G01Z10F300加工完成抬刀N7G00Z100M09抬刀至安全距离，切削液关N8M30程序结束并复位N9%0002子程序名N10...
