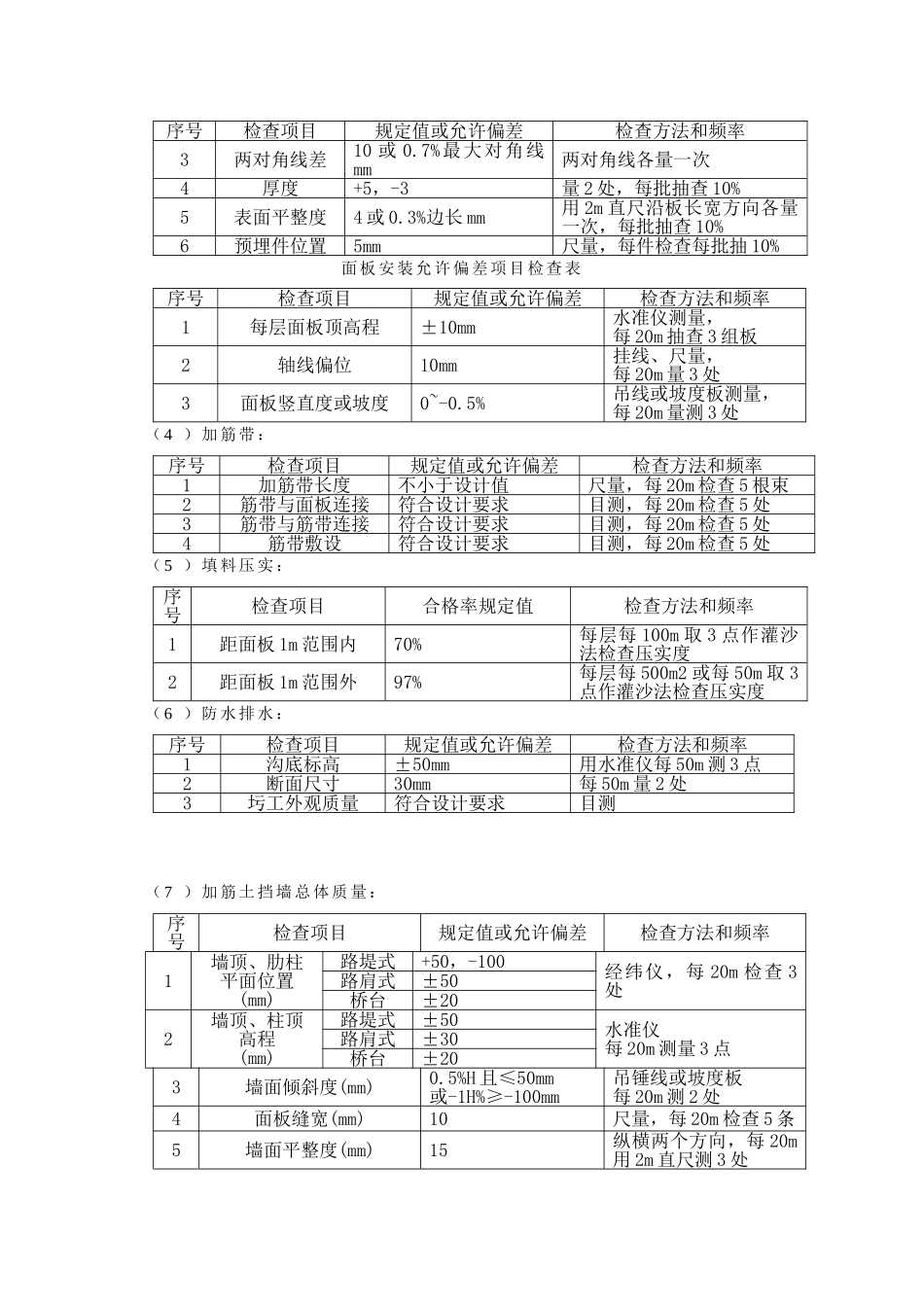

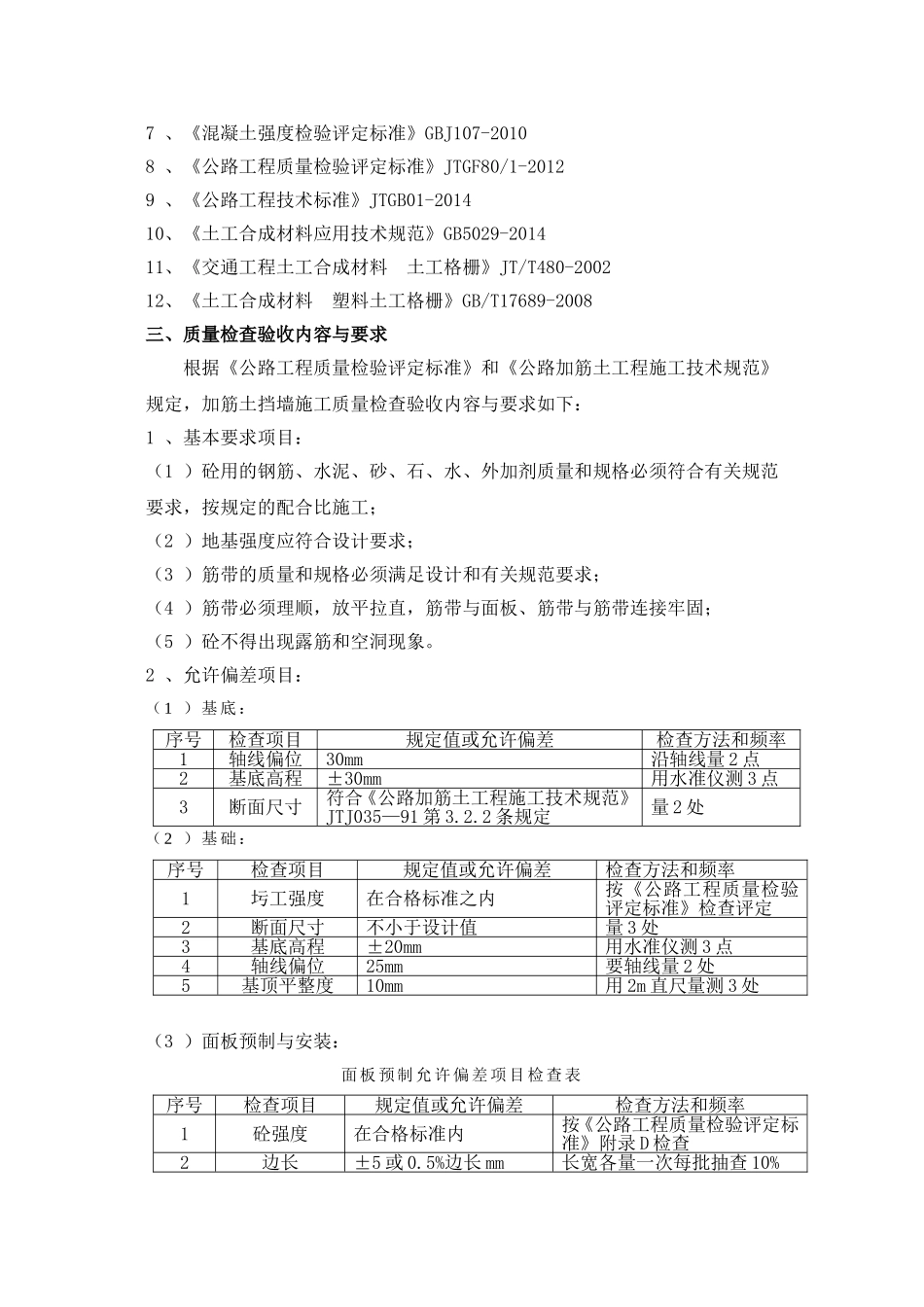

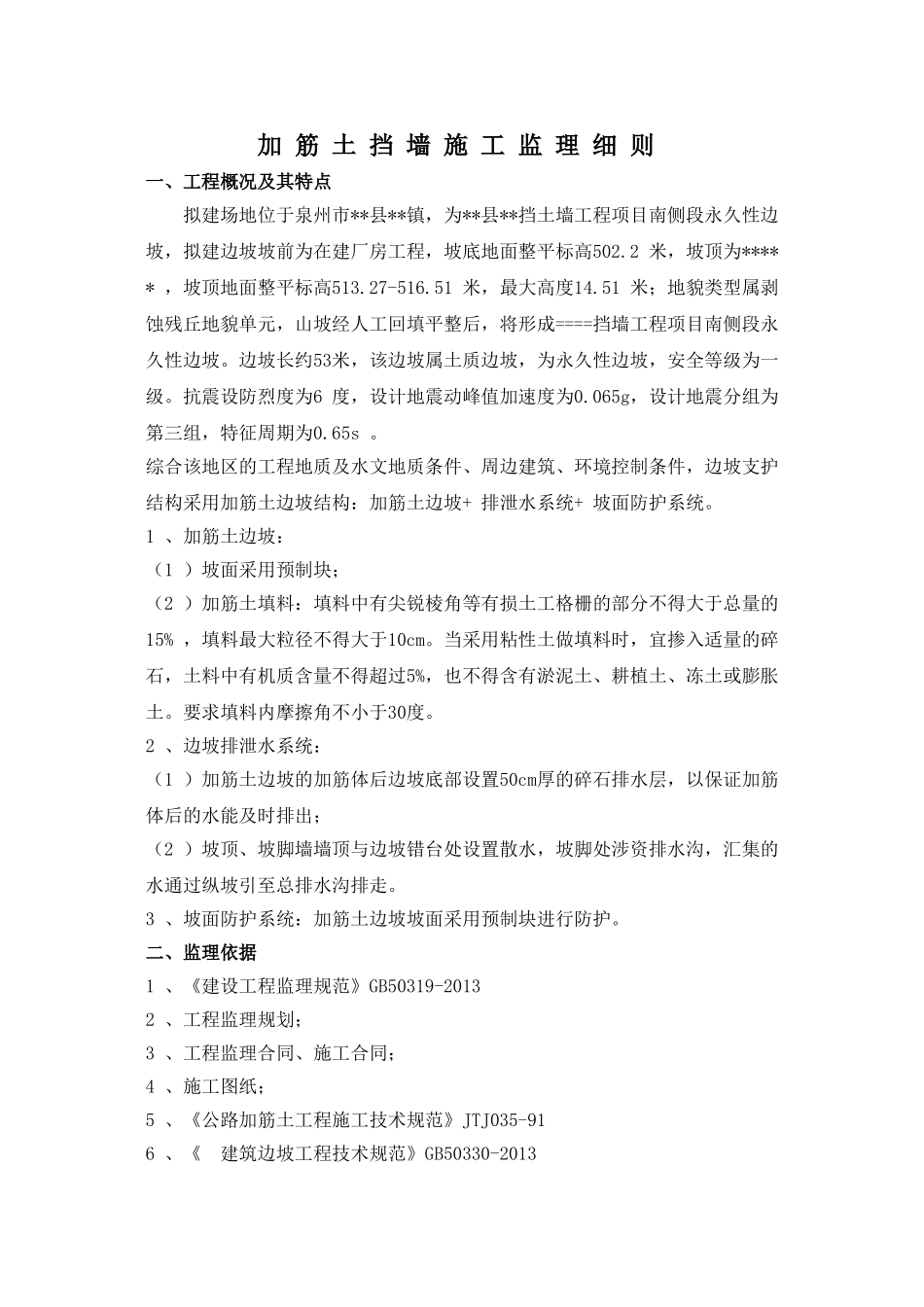

加筋土挡墙施工监理细则一、工程概况及其特点拟建场地位于泉州市**县**镇，为**县**挡土墙工程项目南侧段永久性边坡，拟建边坡坡前为在建厂房工程，坡底地面整平标高502.2米，坡顶为*****，坡顶地面整平标高513.27-516.51米，最大高度14.51米；地貌类型属剥蚀残丘地貌单元，山坡经人工回填平整后，将形成====挡墙工程项目南侧段永久性边坡。边坡长约53米，该边坡属土质边坡，为永久性边坡，安全等级为一级。抗震设防烈度为6度，设计地震动峰值加速度为0.065g，设计地震分组为第三组，特征周期为0.65s。综合该地区的工程地质及水文地质条件、周边建筑、环境控制条件，边坡支护结构采用加筋土边坡结构：加筋土边坡+排泄水系统+坡面防护系统。1、加筋土边坡：（1）坡面采用预制块；（2）加筋土填料：填料中有尖锐棱角等有损土工格栅的部分不得大于总量的15%，填料最大粒径不得大于10cm。当采用粘性土做填料时，宜掺入适量的碎石，土料中有机质含量不得超过5%，也不得含有淤泥土、耕植土、冻土或膨胀土。要求填料内摩擦角不小于30度。2、边坡排泄水系统：（1）加筋土边坡的加筋体后边坡底部设置50cm厚的碎石排水层，以保证加筋体后的水能及时排出；（2）坡顶、坡脚墙墙顶与边坡错台处设置散水，坡脚处涉资排水沟，汇集的水通过纵坡引至总排水沟排走。3、坡面防护系统：加筋土边坡坡面采用预制块进行防护。二、监理依据1、《建设工程监理规范》GB50319-20132、工程监理规划；3、工程监理合同、施工合同；4、施工图纸；5、《公路加筋土工程施工技术规范》JTJ035-916、《建筑边坡工程技术规范》GB50330-20137、《混凝土强度检验评定标准》GBJ107-20108、《公路工程质量检验评定标准》JTGF80/1-20129、《公路工程技术标准》JTGB01-201410、《土工合成材料应用技术规范》GB5029-201411、《交通工程土工合成材料土工格栅》JT/T480-200212、《土工合成材料塑料土工格栅》GB/T17689-2008三、质量检查验收内容与要求根据《公路工程质量检验评定标准》和《公路加筋土工程施工技术规范》规定，加筋土挡墙施工质量检查验收内容与要求如下：1、基本要求项目：（1）砼用的钢筋、水泥、砂、石、水、外加剂质量和规格必须符合有关规范要求，按规定的配合比施工；（2）地基强度应符合设计要求；（3）筋带的质量和规格必须满足设计和有关规范要求；（4）筋带必须理顺，放平拉直，筋带与面板、筋带与筋带连接牢固；（5）砼不得出现露筋和空洞现象。2、允许偏差项目：（1）基底：序号检查项目规定值或允许偏差检查方法和频率1轴线偏位30mm沿轴线量2点2基底高程±30mm用水准仪测3点3断面尺寸符合《公路加筋土工程施工技术规范》JTJ035—91第3.2.2条规定量2处（2）基础：序号检查项目规定值或允许偏差检查方法和频率1圬工强度在合格标准之内按《公路工程质量检验评定标准》检查评定2断面尺寸不小于设计值量3处3基底高程±20mm用水准仪测3点4轴线偏位25mm要轴线量2处5基顶平整度10mm用2m直尺量测3处（3）面板预制与安装：面板预制允许偏差项目检查表序号检查项目规定值或允许偏差检查方法和频率1砼强度在合格标准内按《公路工程质量检验评定标准》附录D检查2边长±5或0.5%边长mm长宽各量一次每批抽查10%序号检查项目规定值或允许偏差检查方法和频率3两对角线差10或0.7%最大对角线mm两对角线各量一次4厚度+5，-3量2处，每批抽查10%5表面平整度4或0.3%边长mm用2m直尺沿板长宽方向各量一次，每批抽查10%6预埋件位置5mm尺量，每件检查每批抽10%面板安装允许偏差项目检查表序号检查项目规定值或允许偏差检查方法和频率1每层面板顶高程±10mm水准仪测量，每20m抽查3组板2轴线偏位10mm挂线、尺量，每20m量3处3面板竖直度或坡度0~-0.5%吊线或坡度板测量，每20m量测3处（4）加筋带：序号检查项目规定值或允许偏差检查方法和频率1加筋带长度不小于设计值尺量，每20m检查5根束2筋带与面板连接符合设计要求目测，每20m检查5处3筋带与筋带连接符合设计要求目测，每20m检查5处4筋带敷设符合设计要求目测，每20m检查5处（5）填料压实：序号检查项目合格率规定值检查方法和频率1距面板1m范围内70%每层每100m取3点作灌沙法检查压...
