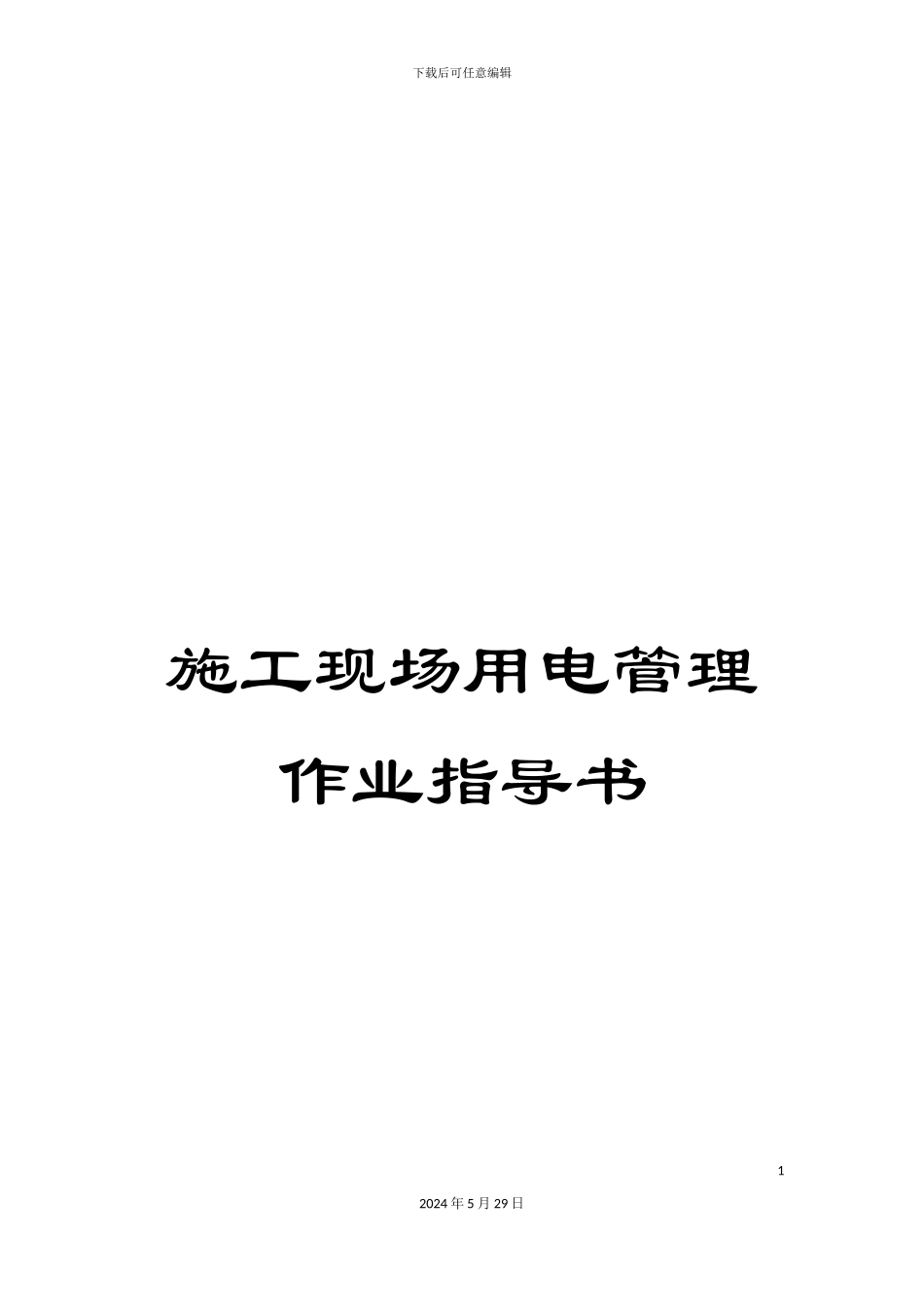

施工现场用电管理作业指导书

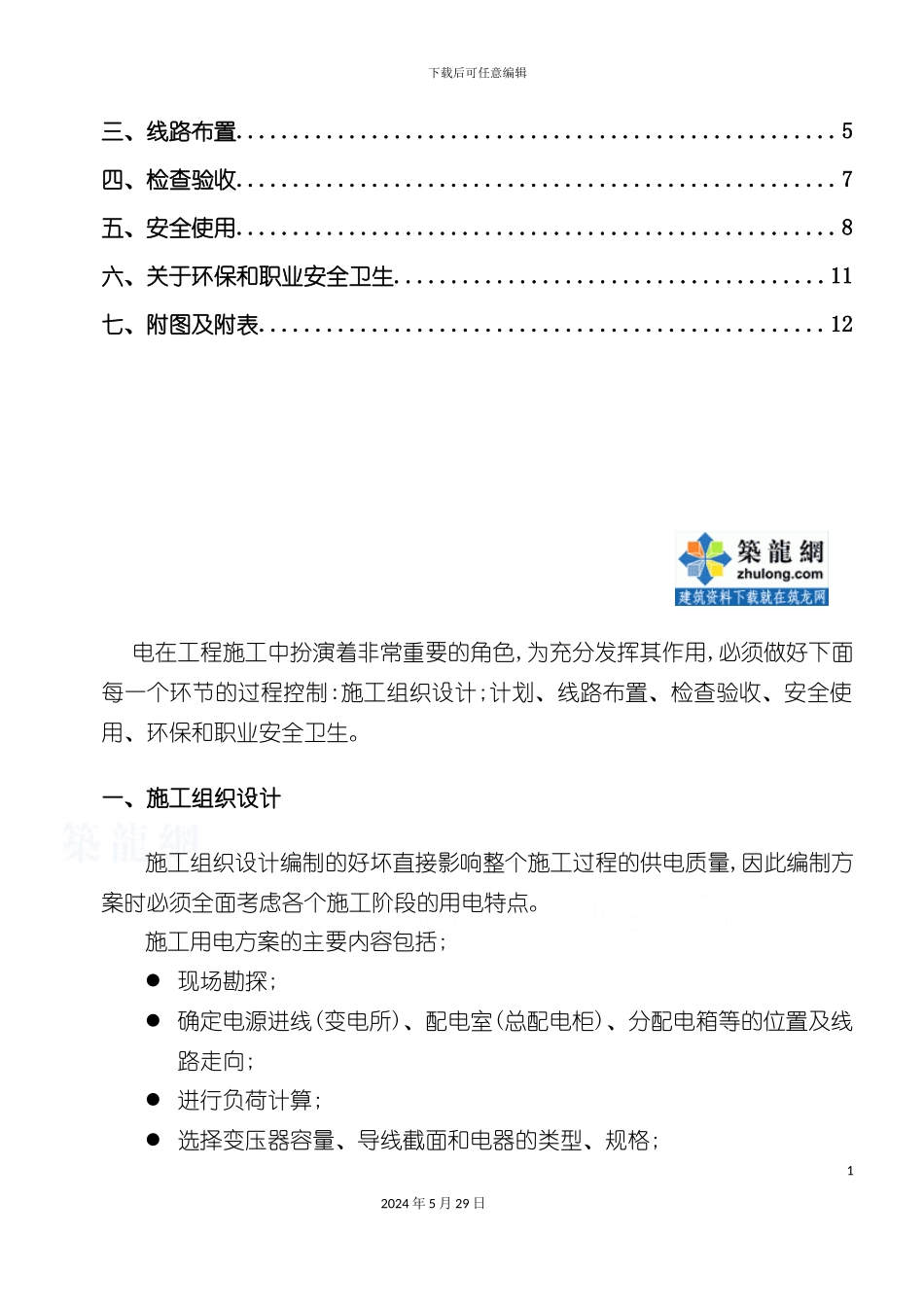

下载后可任意编辑施工现场用电管理作业指导书12024 年 5 月 29 日施工现场用电管理作业指导书 审批 审核 编制 单位:日期:目 录一、施工组织设计.................................................2二、计划.........................................................5下载后可任意编辑三、线路布置.....................................................5四、检查验收.....................................................7五、安全使用.....................................................8六、关于环保和职业安全卫生......................................11七、附图及附表..................................................12电在工程施工中扮演着非常重要的角色,为充分发挥其作用,必须做好下面每一个环节的过程控制:施工组织设计;计划、线路布置、检查验收、安全使用、环保和职业安全卫生。一、施工组织设计施工组织设计编制的好坏直接影响整个施工过程的供电质量,因此编制方案时必须全面考虑各个施工阶段的用电特点。施工用电方案的主要内容包括; 现场勘探; 确定电源进线(变电所)、配电室(总配电柜)、分配电箱等的位置及线路走向; 进行负荷计算; 选择变压器容量、导线截面和电器的类型、规格;12024 年 5 月 29 日下载后可任意编辑 绘制电气平面图、立面图和接线系统图; 安全用电技术措施、电气防火措施。 现场勘探1. 现场勘探现场勘探的内容包括:调查测绘现场的地形、地貌,正式工程的位置,上、下水等地上、地下管线和沟道的位置,建筑材料、器具堆放位置,生产、生活临时设施位置,用电设备安装位置,以及现场周围环境等。2. 确定电源进线(变电所)、配电室(总配电柜)、分配电箱等的位置及线路走向1)施工现场配电室的设置(1)位置选择配电室的位置选择很重要,正确地选择配电室位置,对于施工现场供配电系统的合理布局、安全运行至关重要,具体要求有:① 应靠近电源,以便于外电引入配电室;② 靠近负荷中心,以减小配电线路的长度,同时还能使配电线路清楚,便于维修;③ 进出线方便,且便于电器设备的搬运;④ 尽量设在污源的上风侧,防止因空气污秽引起的电气设备绝缘或导电性能降低,⑤ 尽量避开多尘、震动、高温、潮湿等场所,以防尘埃、潮气、高温对配电装置的腐蚀,以及振动对配电装置的影响,⑥ 不能设在低凹容易积水的场所。(2)配电室的布置a) 配电室一般为独立式建筑物,室内的配电装置是常常带...
