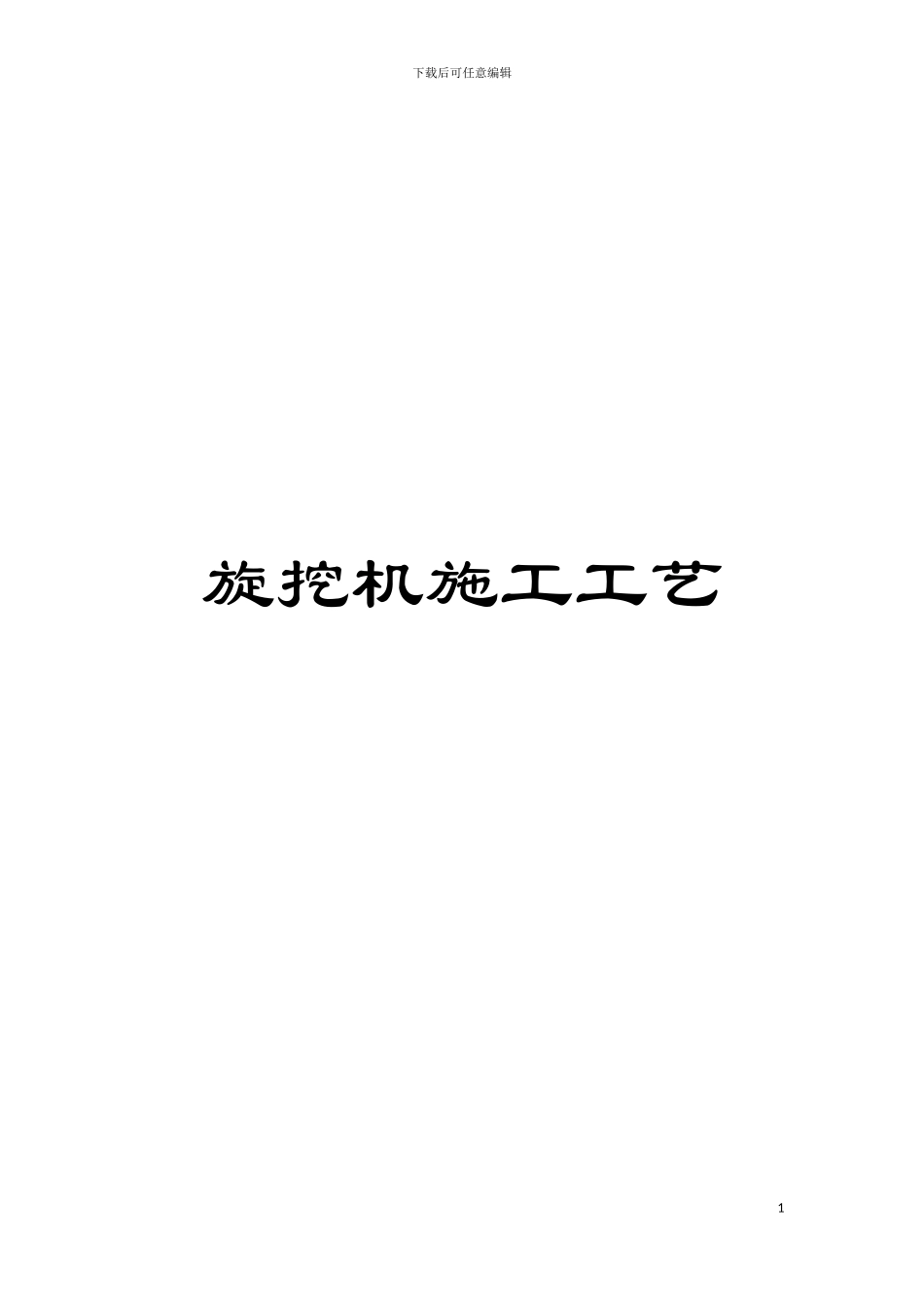

旋挖机施工工艺模板

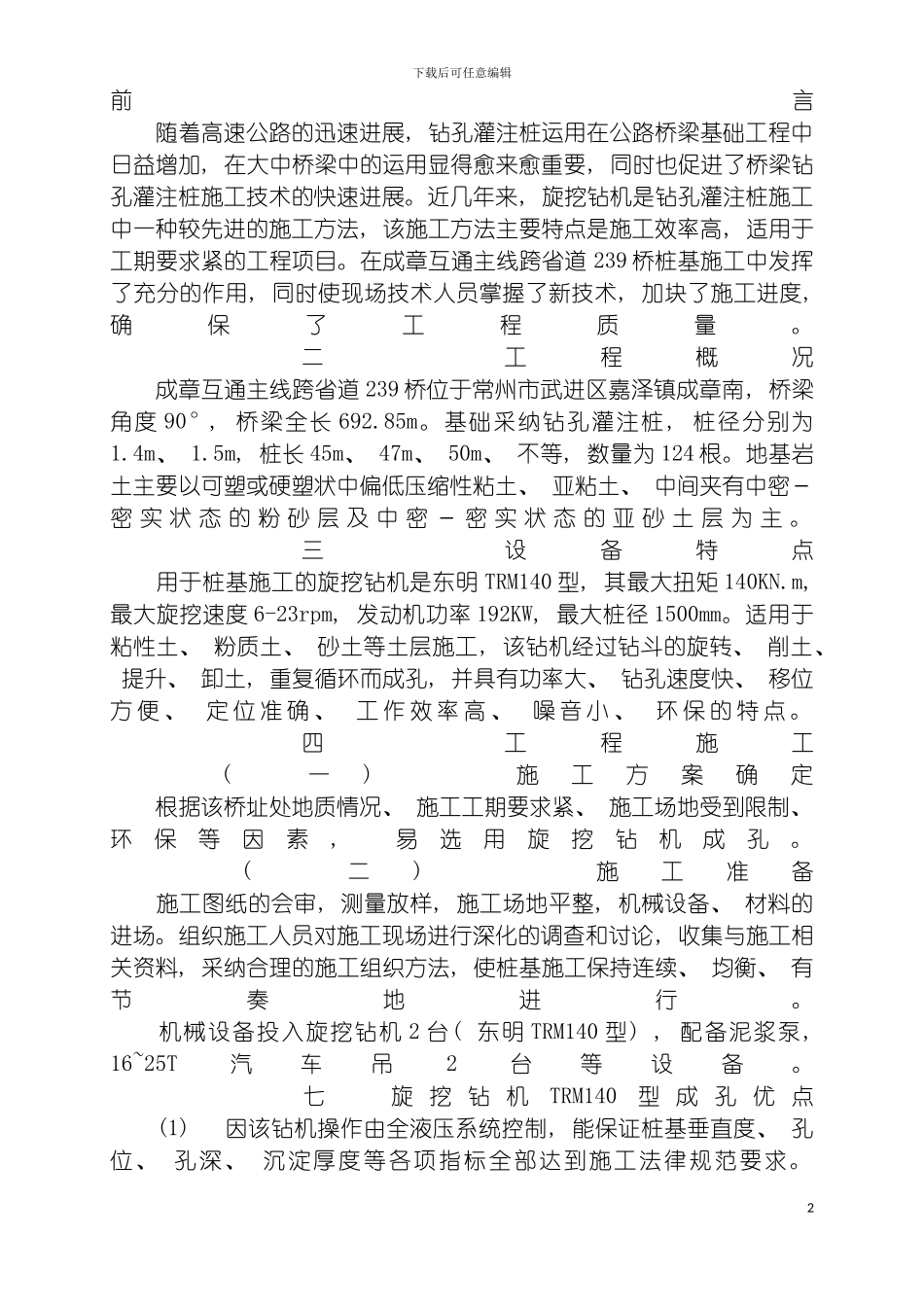

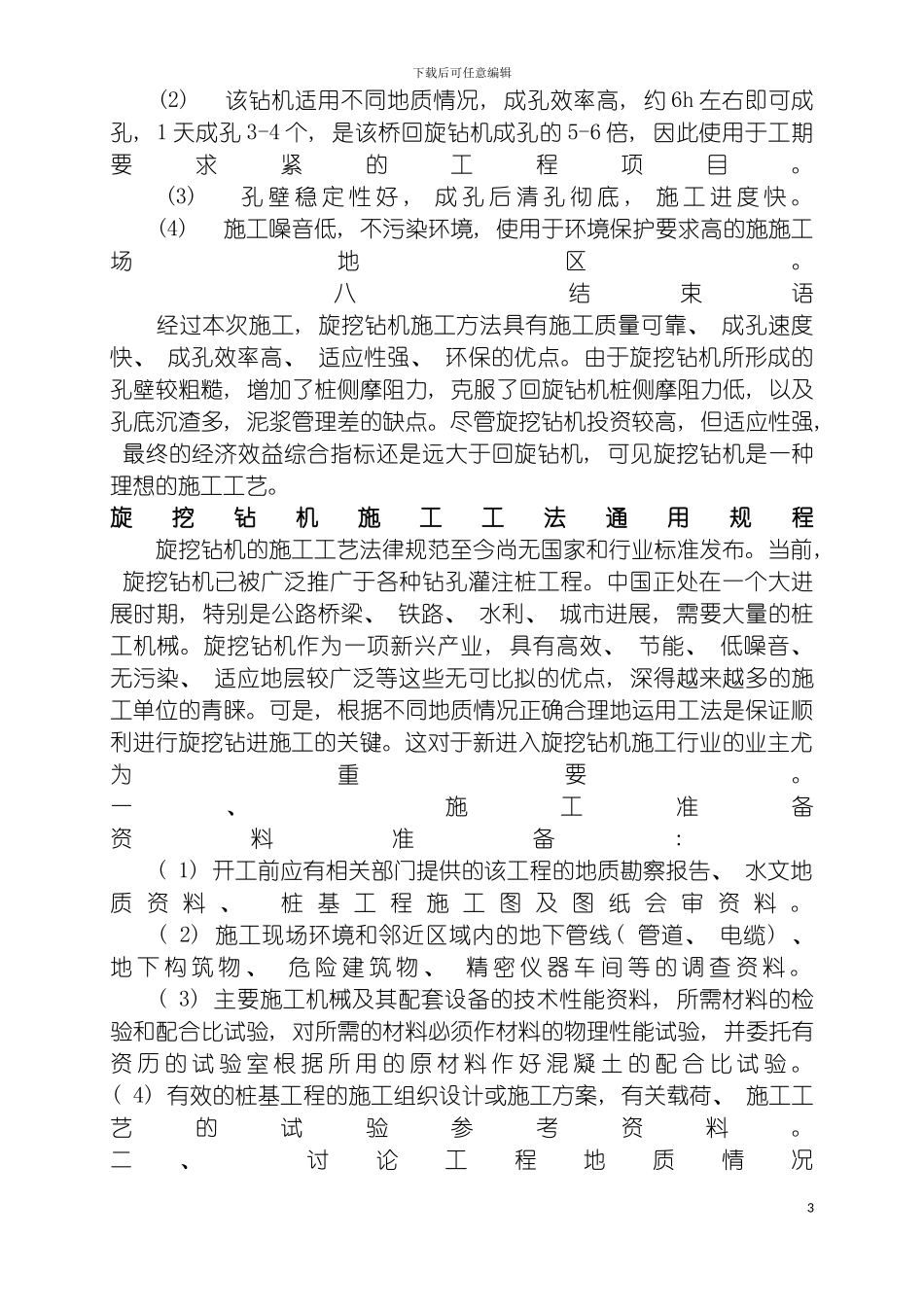

下载后可任意编辑旋挖机施工工艺1下载后可任意编辑前言 随着高速公路的迅速进展, 钻孔灌注桩运用在公路桥梁基础工程中日益增加, 在大中桥梁中的运用显得愈来愈重要, 同时也促进了桥梁钻孔灌注桩施工技术的快速进展。近几年来, 旋挖钻机是钻孔灌注桩施工中一种较先进的施工方法, 该施工方法主要特点是施工效率高, 适用于工期要求紧的工程项目。在成章互通主线跨省道 239 桥桩基施工中发挥了充分的作用, 同时使现场技术人员掌握了新技术, 加块了施工进度, 确保了工程质量。 二 工程概况 成章互通主线跨省道 239 桥位于常州市武进区嘉泽镇成章南, 桥梁角度 90°, 桥梁全长 692.85m。基础采纳钻孔灌注桩, 桩径分别为1.4m、 1.5m, 桩长 45m、 47m、 50m、 不等, 数量为 124 根。地基岩土主要以可塑或硬塑状中偏低压缩性粘土、 亚粘土、 中间夹有中密－密 实 状 态 的 粉 砂 层 及 中 密 － 密 实 状 态 的 亚 砂 土 层 为 主 。 三 设备特点 用于桩基施工的旋挖钻机是东明 TRM140 型, 其最大扭矩 140KN.m, 最大旋挖速度 6-23rpm, 发动机功率 192KW, 最大桩径 1500mm。适用于粘性土、 粉质土、 砂土等土层施工, 该钻机经过钻斗的旋转、 削土、 提升、 卸土, 重复循环而成孔, 并具有功率大、 钻孔速度快、 移位方 便 、 定 位 准 确 、 工 作 效 率 高 、 噪 音 小 、 环 保 的 特 点 。 四 工程施工 ( 一) 施工方案确定 根据该桥址处地质情况、 施工工期要求紧、 施工场地受到限制、 环保等因素, 易选用旋挖钻机成孔。 ( 二) 施工准备 施工图纸的会审, 测量放样, 施工场地平整, 机械设备、 材料的进场。组织施工人员对施工现场进行深化的调查和讨论, 收集与施工相关资料, 采纳合理的施工组织方法, 使桩基施工保持连续、 均衡、 有节奏地进行。 机械设备投入旋挖钻机 2 台( 东明 TRM140 型) , 配备泥浆泵, 16~25T汽车吊2台等设备。 七 旋 挖 钻 机TRM140型 成 孔 优 点 (1) 因该钻机操作由全液压系统控制, 能保证桩基垂直度、 孔位、 孔深、 沉淀厚度等各项指标全部达到施工法律规范要求。2下载后可任意编辑 (2) 该钻机适用不同地质情况, 成孔效率高, 约 6h 左右即可成孔, 1 天成孔 3-4 个, 是该桥回旋钻机成孔的 5-6 倍, 因此使用于工期要求紧的工程项目。 (3) 孔 壁 稳 定...
