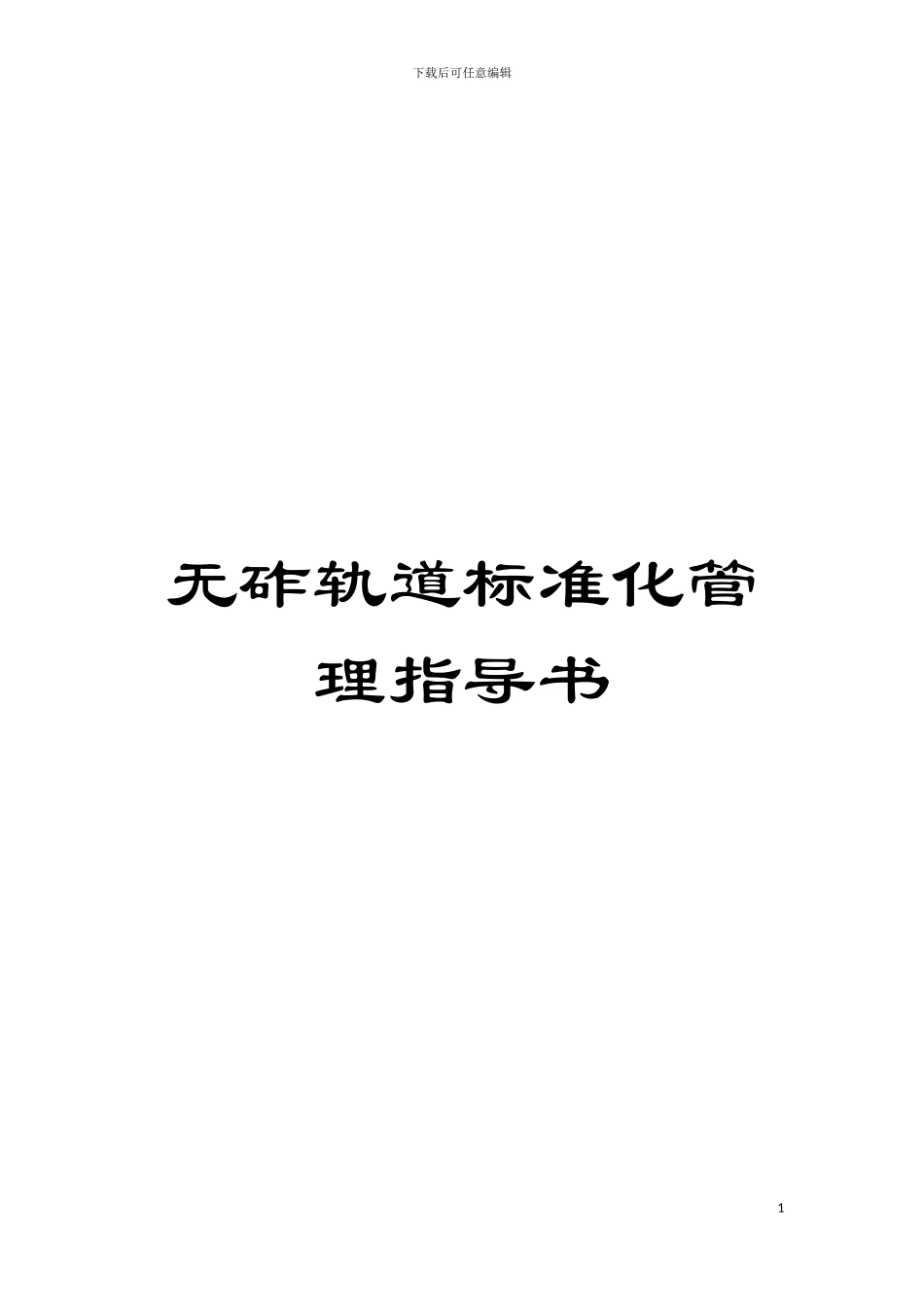

无砟轨道标准化管理指导书模板

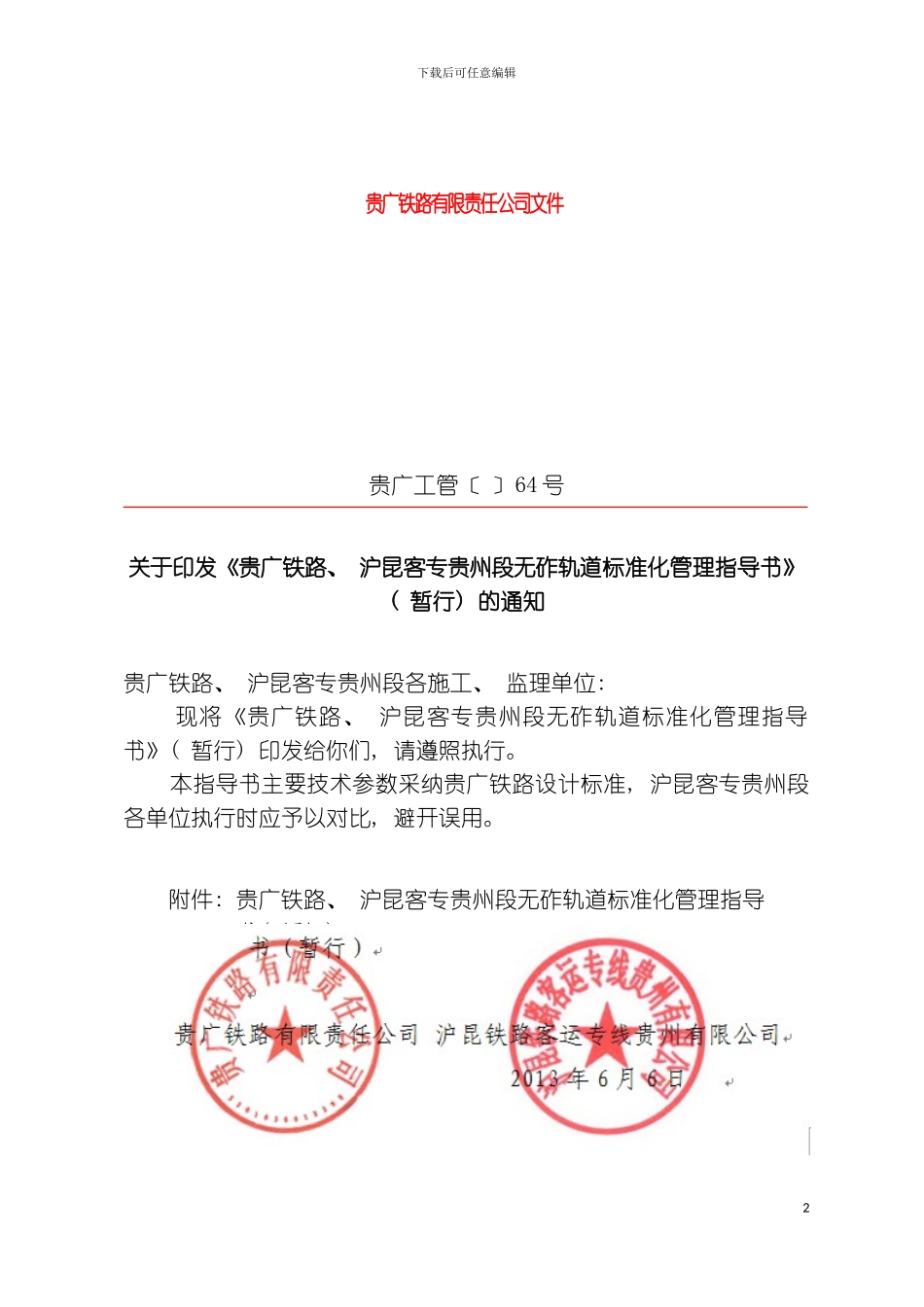

下载后可任意编辑无砟轨道标准化管理指导书1下载后可任意编辑贵广工管〔 〕64 号 关于印发《贵广铁路、 沪昆客专贵州段无砟轨道标准化管理指导书》( 暂行) 的通知贵广铁路、 沪昆客专贵州段各施工、 监理单位: 现将《贵广铁路、 沪昆客专贵州段无砟轨道标准化管理指导书》( 暂行) 印发给你们, 请遵照执行。 本指导书主要技术参数采纳贵广铁路设计标准, 沪昆客专贵州段各单位执行时应予以对比, 避开误用。附件: 贵广铁路、 沪昆客专贵州段无砟轨道标准化管理指导书( 暂行) 贵广铁路有限责任公司 沪昆铁路客运专线贵州有限公司 6 月 6 日贵广铁路、 沪昆客专贵州段无砟轨道标准化管理指导书( 暂行) 2贵广铁路有限责任公司文件下载后可任意编辑1 前期准备1.1 技术准备开工前, 应组织技术人员认真阅读、 审核施工图纸, 澄清有关技术问题, 熟悉验收标准、 技术指南及法律规范, 整理施工技术文件, 主要包括: 无砟轨道施工图, 线下构筑物竣工测量资料, 桩橛和与轨道工程有关的变更设计, 线下工程施工质量检验合格报告( 含第三方检测合格资料) , 结构物沉降变形评估报告, CPⅢ 测设成果等。根据施工调查, 结合无砟轨道施工特点, 编制施工组织方案, 明确施工组织、 技术、 工艺管理及各种保障措施, 统筹轨枕等物资运输、 存储, Ⅰ、 Ⅱ线施工运输、 吊装组织等因素对施工组织的影响; 对施工人员进行岗前技术培训, 考核上岗, 及全员安全、 技术交底; 监理位编制无砟轨道施工监理实施细则。1.1.1 线下工程检查在无砟轨道工程施工前, 由贵广公司或沪昆客专贵州公司( 以下均简称公司) 段落指挥部组织, 设计、 监理、 施工单位参加, 对线下工程与轨道工程进行工序检查, 检查内容应包括路基、 桥涵、 隧道等结构物沉降变形评估成果等内容, 工序检查交接完成后, 方能进行无砟轨道施工。1.1.1.1 隧道(1) 隧道底板及仰拱填充表面高程、 宽度、 平整度和横向排水坡度检查检查标准: ① 高程每 10m 抽检 2 个断面左、 中、 右 3 点, 高差在±15mm 之间为合格; ② 横向排水坡度每 10m 抽检 2 个断面, 以平顺、 无积水为合格。③ 平整度、 纵向每 10m 抽检 1 处, 3.0m 直尺测量, 以不大于15mm 为合格。(2) 隧道中线检查3下载后可任意编辑检查标准: 每 10m 一个点, 严格符合设计中线。同时以设计中线为准, 尺量隧道水沟电缆槽平面位置, 以±10mm 之...
