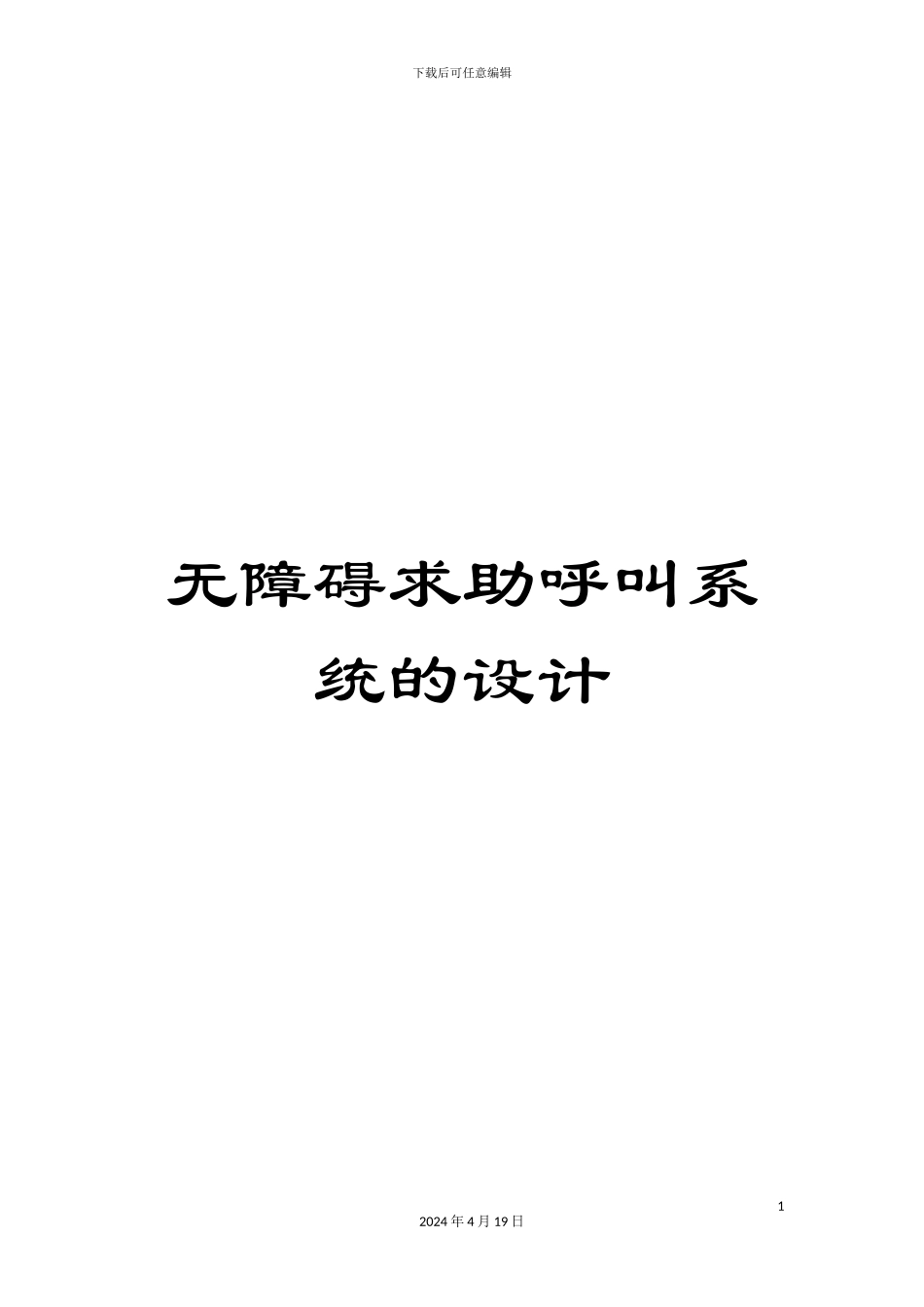

无障碍求助呼叫系统的设计样本

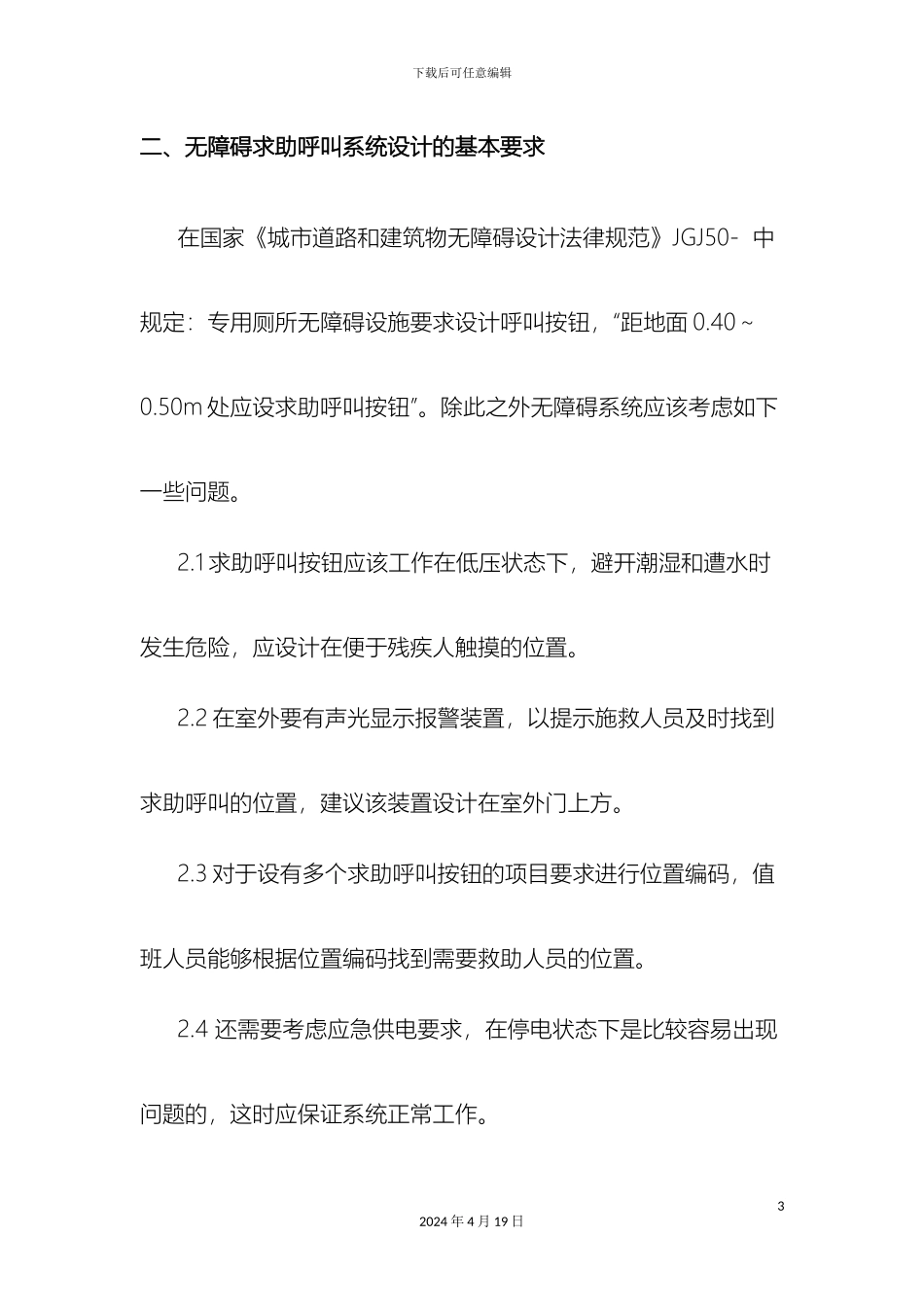

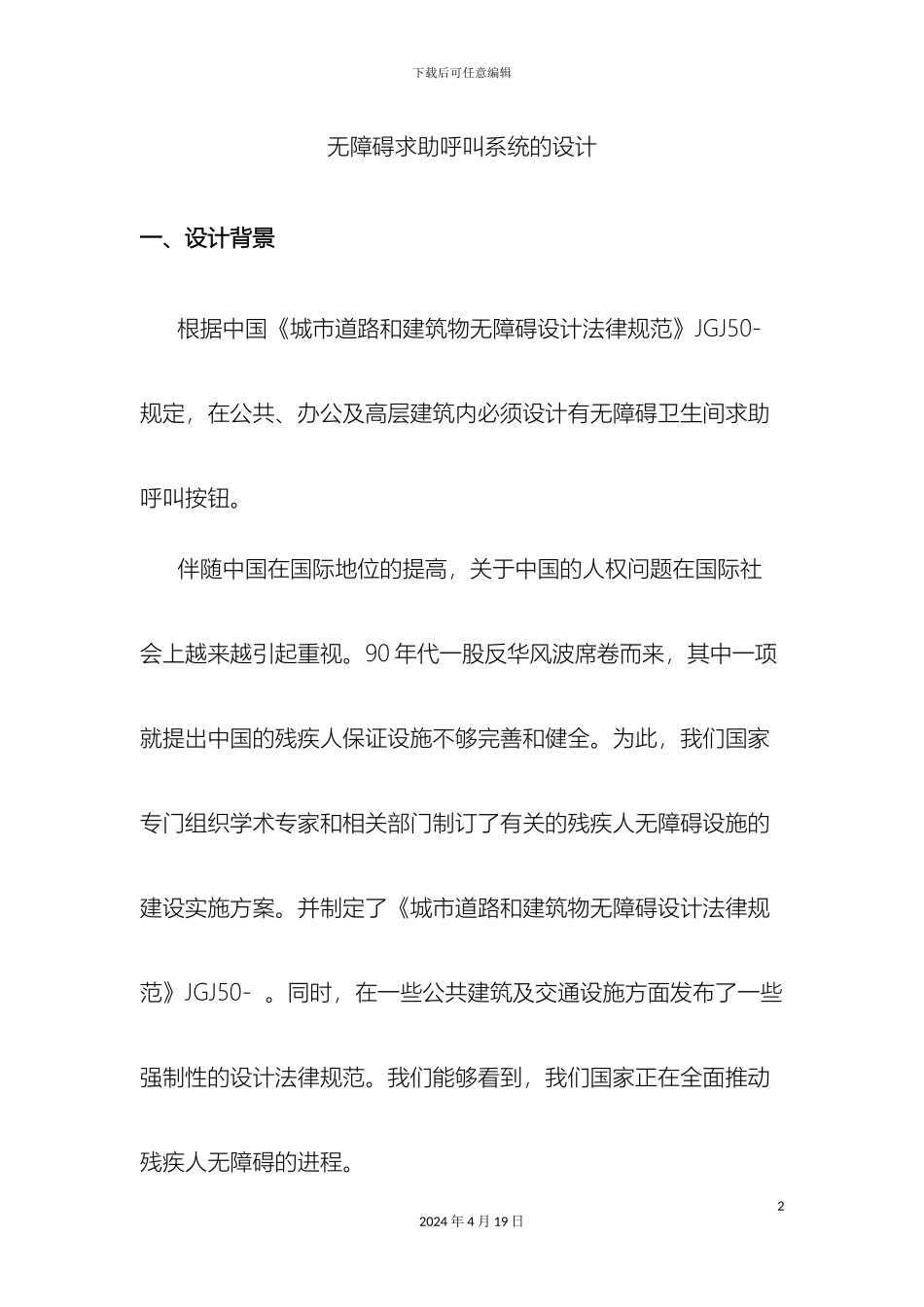

下载后可任意编辑无障碍求助呼叫系统的设计12024 年 4 月 19 日下载后可任意编辑无障碍求助呼叫系统的设计一、设计背景根据中国《城市道路和建筑物无障碍设计法律规范》JGJ50- 规定，在公共、办公及高层建筑内必须设计有无障碍卫生间求助呼叫按钮。伴随中国在国际地位的提高，关于中国的人权问题在国际社会上越来越引起重视。90 年代一股反华风波席卷而来，其中一项就提出中国的残疾人保证设施不够完善和健全。为此，我们国家专门组织学术专家和相关部门制订了有关的残疾人无障碍设施的建设实施方案。并制定了《城市道路和建筑物无障碍设计法律规范》JGJ50- 。同时，在一些公共建筑及交通设施方面发布了一些强制性的设计法律规范。我们能够看到，我们国家正在全面推动残疾人无障碍的进程。22024 年 4 月 19 日下载后可任意编辑二、无障碍求助呼叫系统设计的基本要求在国家《城市道路和建筑物无障碍设计法律规范》JGJ50- 中规定：专用厕所无障碍设施要求设计呼叫按钮，“距地面 0.40～0.50m 处应设求助呼叫按钮”。除此之外无障碍系统应该考虑如下一些问题。2.1 求助呼叫按钮应该工作在低压状态下，避开潮湿和遭水时发生危险，应设计在便于残疾人触摸的位置。2.2 在室外要有声光显示报警装置，以提示施救人员及时找到求助呼叫的位置，建议该装置设计在室外门上方。2.3 对于设有多个求助呼叫按钮的项目要求进行位置编码，值班人员能够根据位置编码找到需要救助人员的位置。2.4 还需要考虑应急供电要求，在停电状态下是比较容易出现问题的，这时应保证系统正常工作。32024 年 4 月 19 日下载后可任意编辑三、设计原理独立的无障碍卫生间设计：在无障碍设施附近设置求助呼叫按钮，室外门上方设置声光报警显示屏，编码按楼层采纳两位编码。无障碍卫生间与男女卫生间混合设计：在室内分别设计求助呼叫按钮，室外分别设置声光报警显示屏，假如男女卫生间相邻可设置相同编码，报警时那个卫生间按下求助呼叫按钮相应的声光显示屏报警发光，以免误进卫生间造成不必要的麻烦。残疾人通道的设置：求助呼叫按钮在通道内均匀分布，在出入口处设置声光显示屏，假如通道较长可增设，编码可按楼层顺序进行编号，可采纳四位编码，如图：42024 年 4 月 19 日下载后可任意编辑 3.1 设计管线及预留52024 年 4 月 19 日下载后可任意编辑假如无障碍系统设计在上下楼层一致的位置，预埋电线管能够设计为上下引线方案，这样能够减少系...
