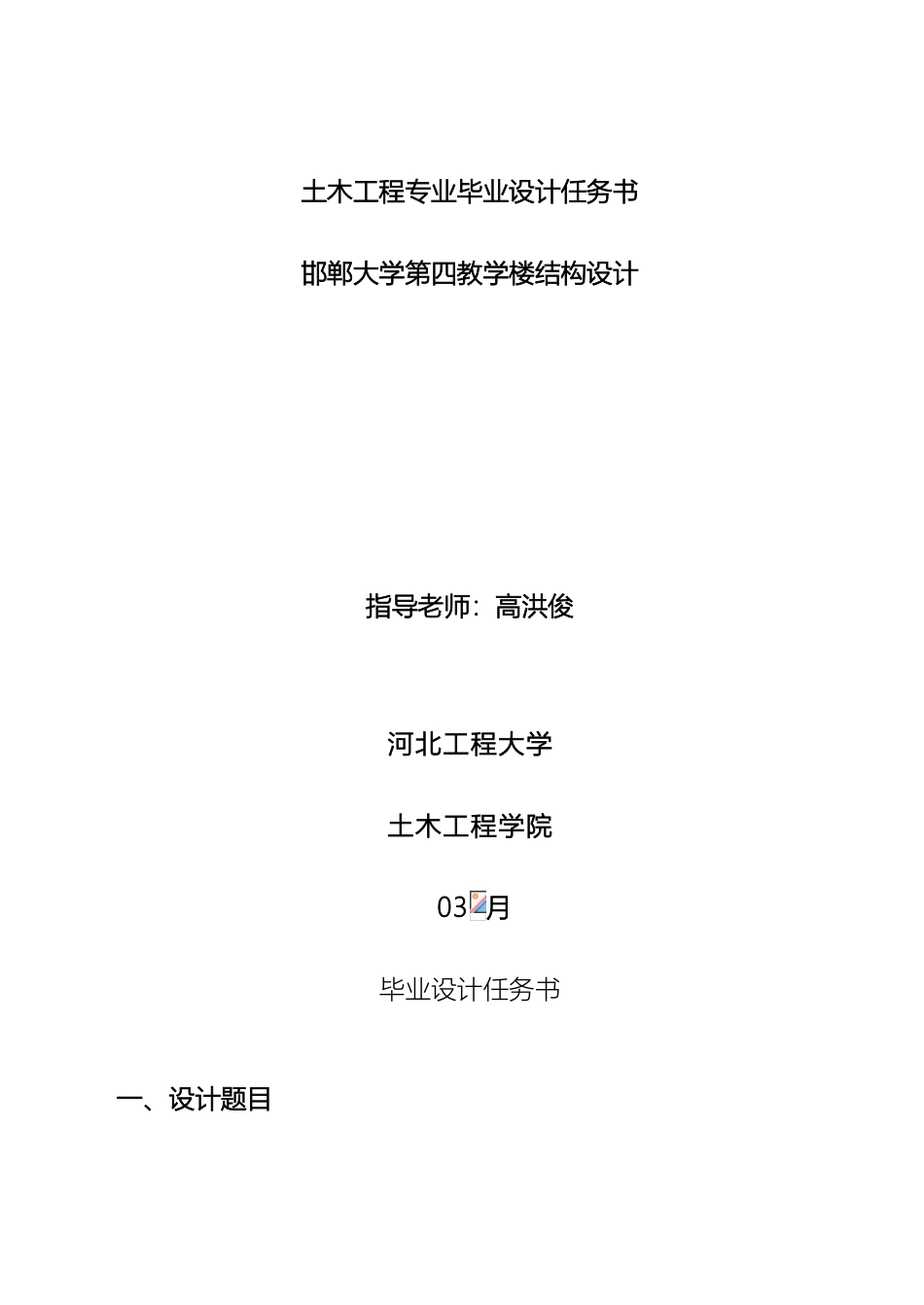

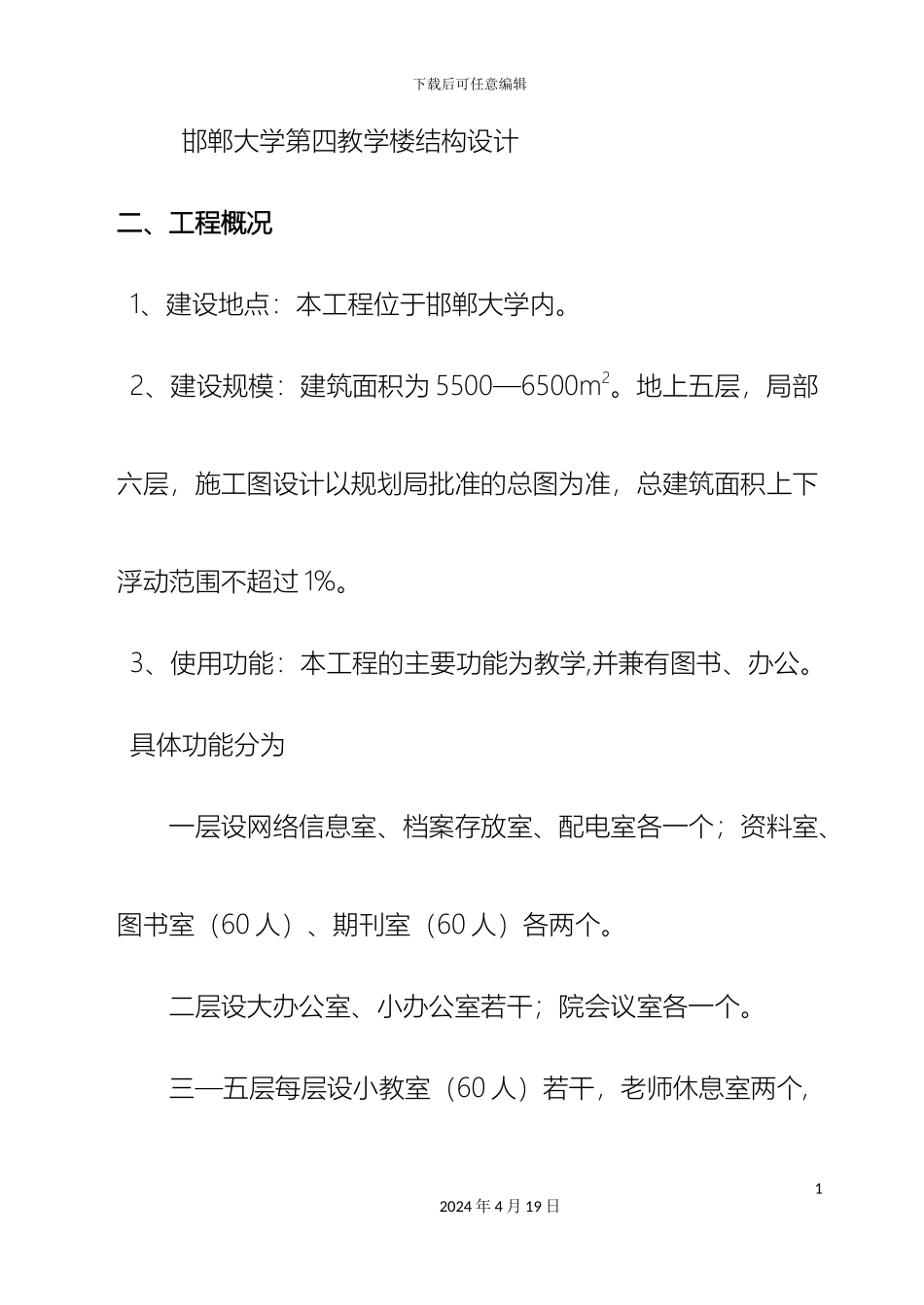

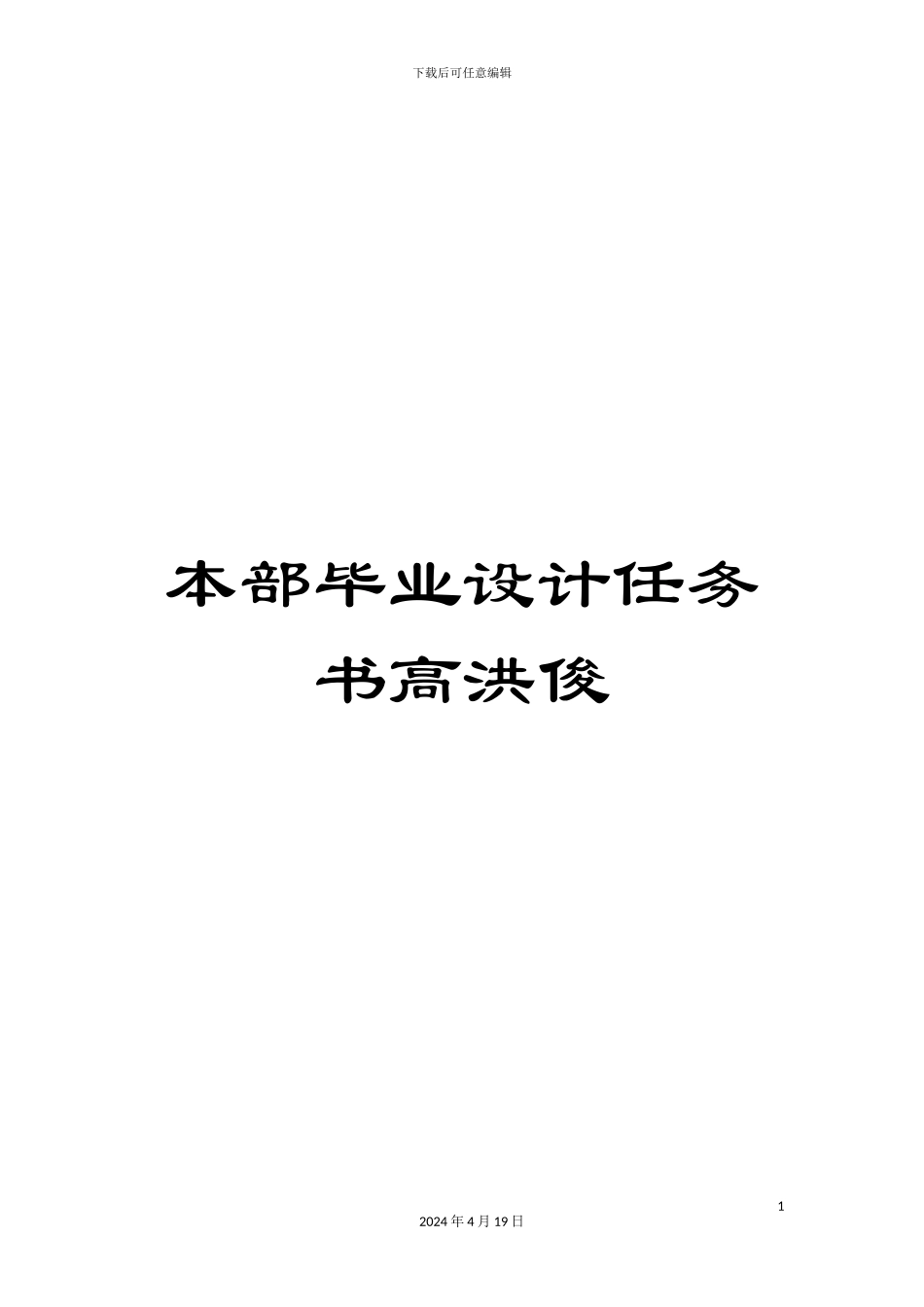

下载后可任意编辑本部毕业设计任务书高洪俊12024 年 4 月 19 日土木工程专业毕业设计任务书邯郸大学第四教学楼结构设计指导老师:高洪俊河北工程大学土木工程学院 03 月毕业设计任务书一、设计题目下载后可任意编辑邯郸大学第四教学楼结构设计二、工程概况1、建设地点:本工程位于邯郸大学内。2、建设规模:建筑面积为 5500—6500m2。地上五层,局部六层,施工图设计以规划局批准的总图为准,总建筑面积上下浮动范围不超过 1%。3、使用功能:本工程的主要功能为教学,并兼有图书、办公。具体功能分为一层设网络信息室、档案存放室、配电室各一个;资料室、图书室(60 人)、期刊室(60 人)各两个。二层设大办公室、小办公室若干;院会议室各一个。三—五层每层设小教室(60 人)若干,老师休息室两个,12024 年 4 月 19 日下载后可任意编辑活动厅一个。4、每层设饮水台一个,值班室一个。5、楼梯,卫生间的设置以相关国标法律规范为准。三、设计条件(一)自然条件1、场地情况根据邯郸市恒达岩土工程有限责任公司提供的岩土工程勘察报告,取用土层的承载力特征值 120kpa。场地类别为Ⅲ类。2、基本风压:0.35KN/m2,3、地面粗糙度:C 类。4、基本雪压:0.30KN/m2 5、标准冻深:0.50m22024 年 4 月 19 日下载后可任意编辑 6、设防烈度:7 度,设计基本地震加速度值为 0.15g,第一组。7、环境类别:基础、雨蓬、室外楼梯、檐口为二(b)类,厕所为二(a)类,其余为一类。(二)建筑轴线尺寸及层高建议1、层数:五层,无地下室。2、层高:3.9-4.5m。3、平面:采纳内廊或内庭院平面布局,走廊轴距 3.0m 左右,力求平面布局合理,减少不必要的交通面积,室内外高0.6-1.5m。4、装饰装修要求:⑴ 内外墙采纳加气砼砌块或空心砌块、非粘土砖。32024 年 4 月 19 日下载后可任意编辑⑵ 网络信息室、资料室、图书室、会议室顶用吸音板吊顶并满足声光要求。⑶ 走廊、活动厅、会议室、小教室地面采纳现制水磨石。⑷ 楼梯踏面采纳花岗石,扶手采纳不锈钢。⑸ 卫生间地面采纳防水做法,楼、地面及墙面用瓷砖⑹ 未说明部分按常规设计 (三)结构体系及设计建议1、基础采纳钢筋砼条基或筏基,地基在满足承载力及变形要求时尽量不进行处理。2、主体采纳钢筋砼框架结构。3、楼、屋盖采纳现浇钢筋砼。(四)材料情况42024 年 4 月 19 日下载后可任意编辑1、砼:C15-C35。2、钢筋:采纳 HPB235(φ)和 HRB335()钢筋。3、砌体:以下...
