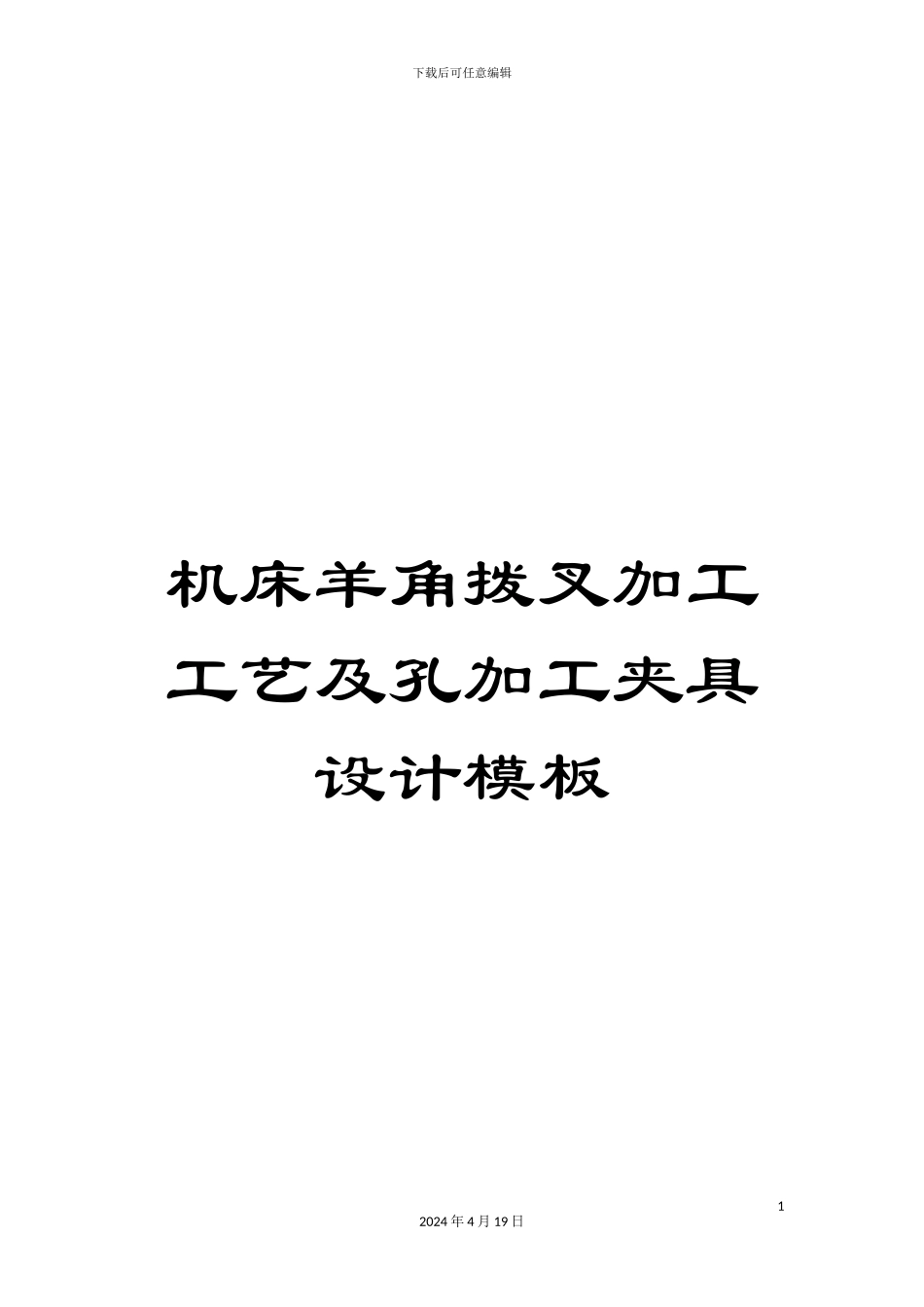

机床羊角拨叉加工工艺及孔加工夹具设计模板_第1页
1/35

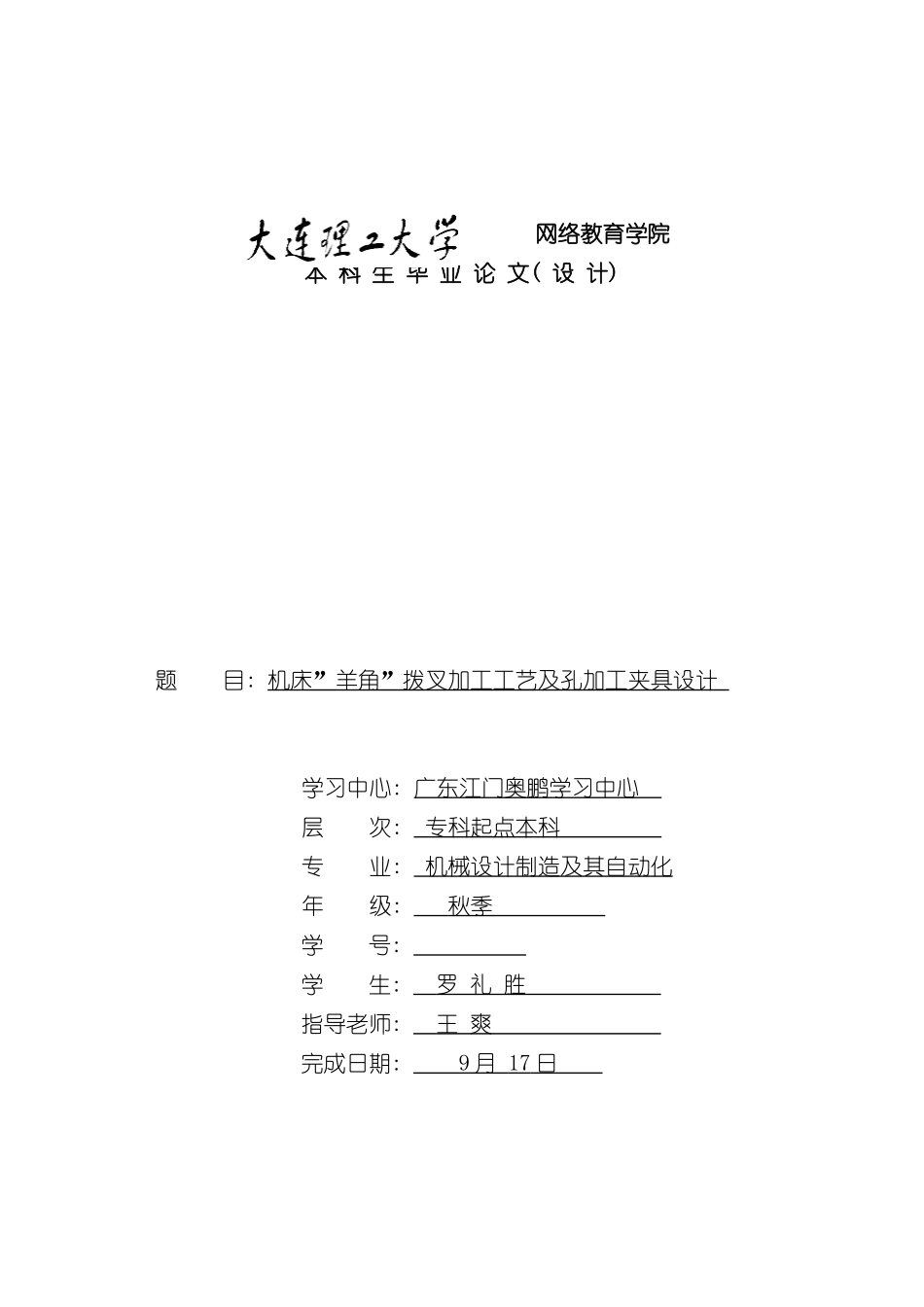

机床羊角拨叉加工工艺及孔加工夹具设计模板_第2页
2/35

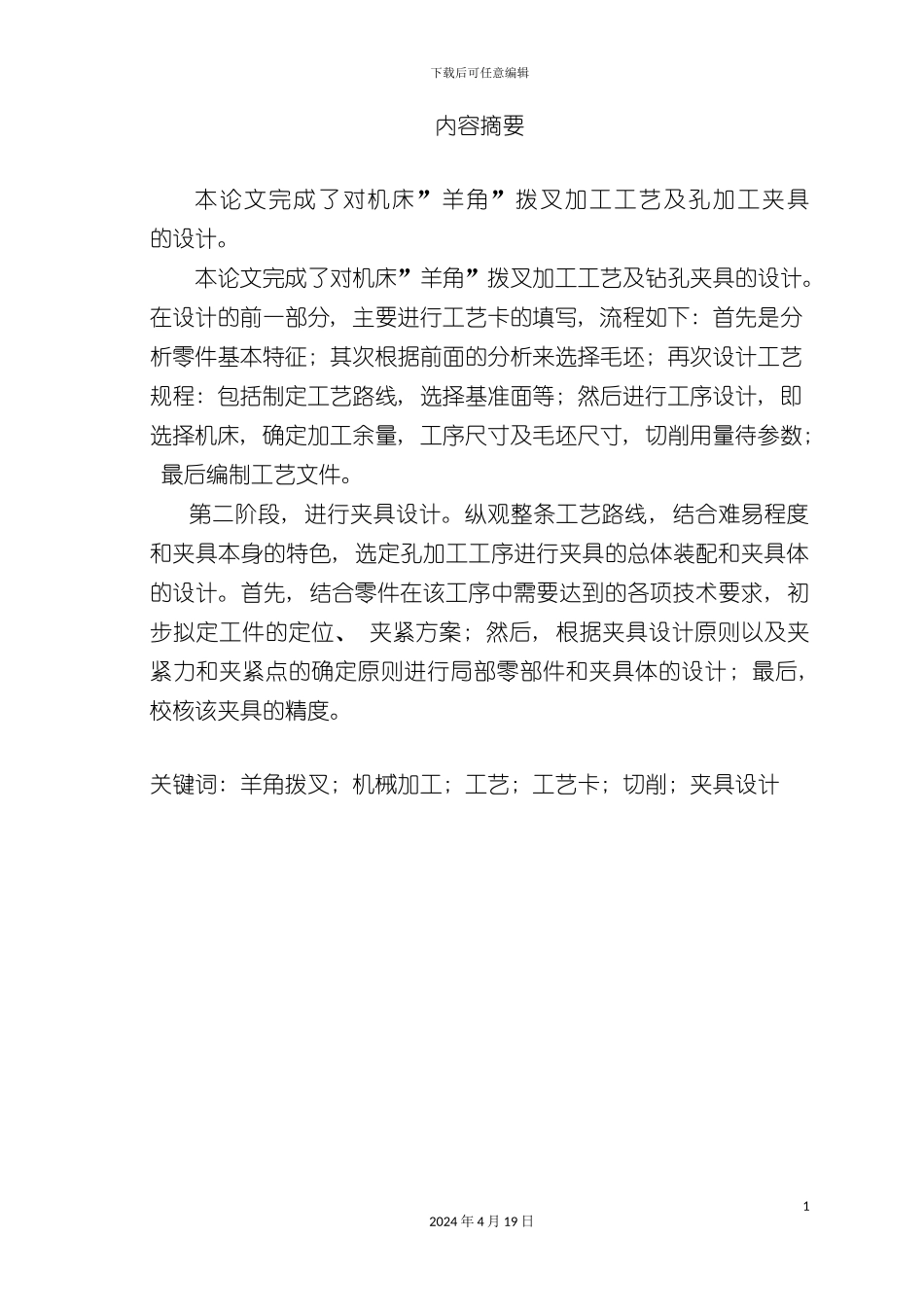

机床羊角拨叉加工工艺及孔加工夹具设计模板_第3页
3/35
下载后可任意编辑机床羊角拨叉加工工艺及孔加工夹具设计模板12024 年 4 月 19 日 网络教育学院本 科 生 毕 业 论 文( 设 计) 题 目: 机床”羊角”拨叉加工工艺及孔加工夹具设计 学习中心: 广东江门奥鹏学习中心 层 次: 专科起点本科 专 业: 机械设计制造及其自动化 年 级: 秋季 学 号: 学 生: 罗 礼 胜 指导老师: 王 爽 完成日期: 9 月 17 日 下载后可任意编辑内容摘要本论文完成了对机床”羊角”拨叉加工工艺及孔加工夹具 的设计。本论文完成了对机床”羊角”拨叉加工工艺及钻孔夹具的设计。在设计的前一部分, 主要进行工艺卡的填写, 流程如下: 首先是分析零件基本特征; 其次根据前面的分析来选择毛坯; 再次设计工艺规程: 包括制定工艺路线, 选择基准面等; 然后进行工序设计, 即选择机床, 确定加工余量, 工序尺寸及毛坯尺寸, 切削用量待参数; 最后编制工艺文件。第二阶段, 进行夹具设计。纵观整条工艺路线, 结合难易程度和夹具本身的特色, 选定孔加工工序进行夹具的总体装配和夹具体的设计。首先, 结合零件在该工序中需要达到的各项技术要求, 初步拟定工件的定位、 夹紧方案; 然后, 根据夹具设计原则以及夹紧力和夹紧点的确定原则进行局部零部件和夹具体的设计; 最后, 校核该夹具的精度。关键词: 羊角拨叉; 机械加工; 工艺; 工艺卡; 切削; 夹具设计12024 年 4 月 19 日下载后可任意编辑目 录内容摘要1引 言31.1 羊角拨叉的功用41.2 设计任务42 零件工艺规程设计52.1 产量的确定52.1.1 生产类型的确定52.1.2 日生产量的确定52.2 毛坯的选择及毛坯图的绘制62.2.1 毛坯的选择62.2.2 毛坯-零件综合图的绘制方法62.3 定位基准的分析与选择62.3.1 基准的概念72.3.2 基准选择原则82.3.3 定位基准的选择92.4 工艺路线的制定102.5 工艺卡的填写143 夹具设计203.1 夹具的整体设计203.1.1 夹具设计分析203.1.2 夹具结构方案的确定223.1.3 夹具的具体设计243.2 夹具的装配253.3 夹具的经济性分析26结 论2822024 年 4 月 19 日下载后可任意编辑参考文献29引 言机械设计制造及其夹具设计是我们融会贯穿三年所学的知识, 将理论与实践相结合, 对专业知识的综合运用训练, 为我们即将走向自己的工作岗位打下良好的基础。机械加工工艺是规定产品或零件机械加工工艺过程和操作方法, 是指导生产重要的技术性文件。它直接关系到产品的质量、 生产...
