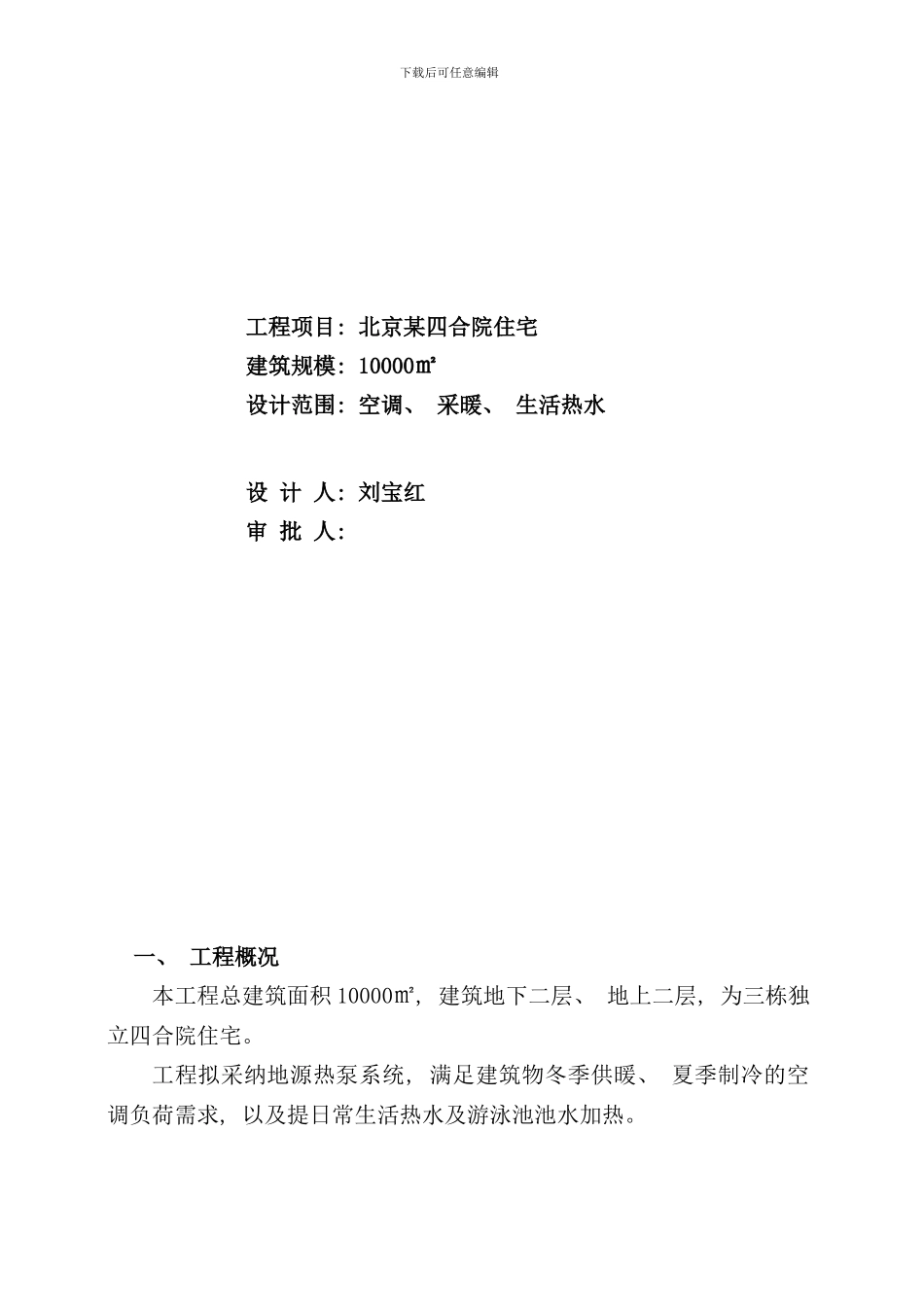

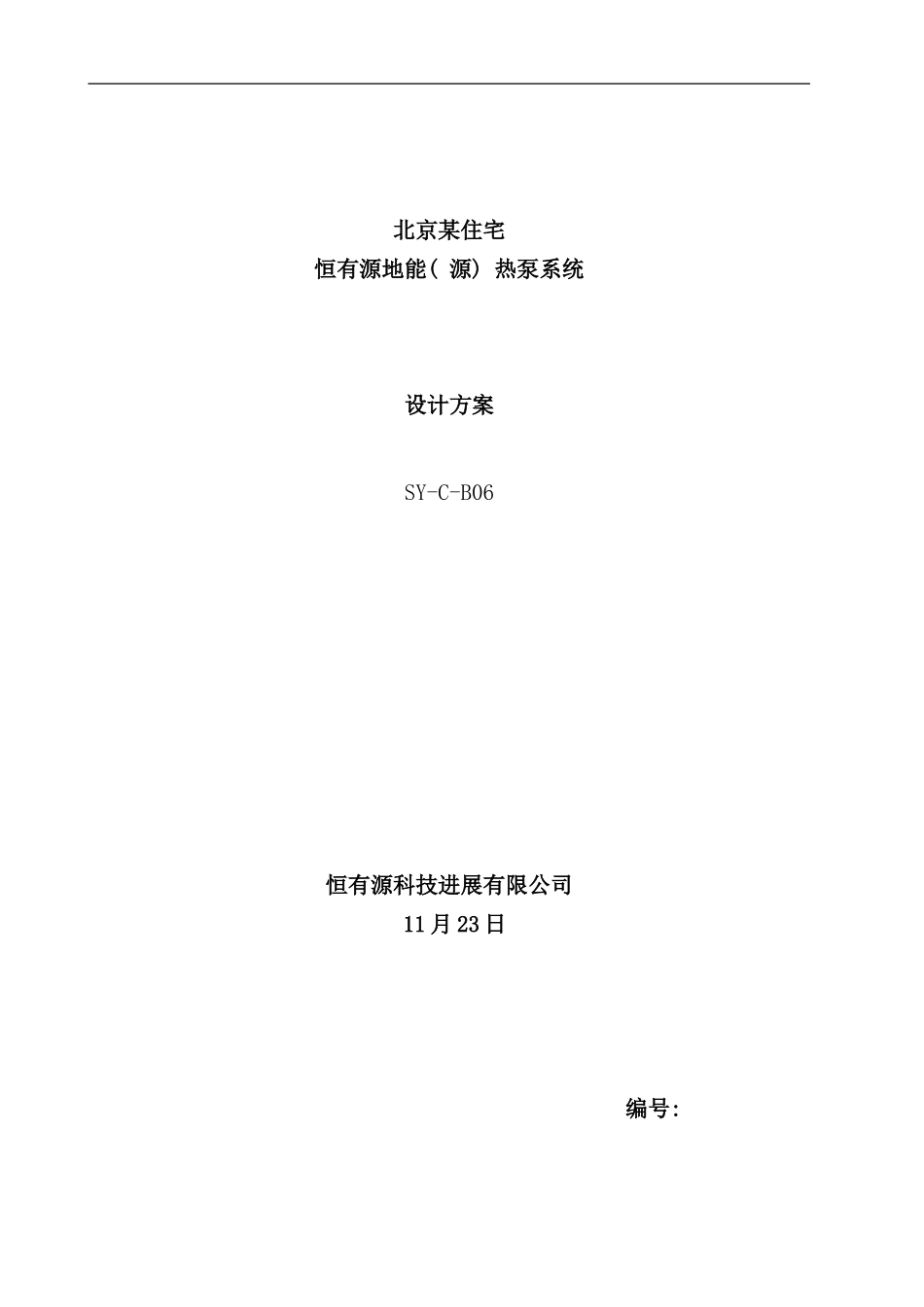

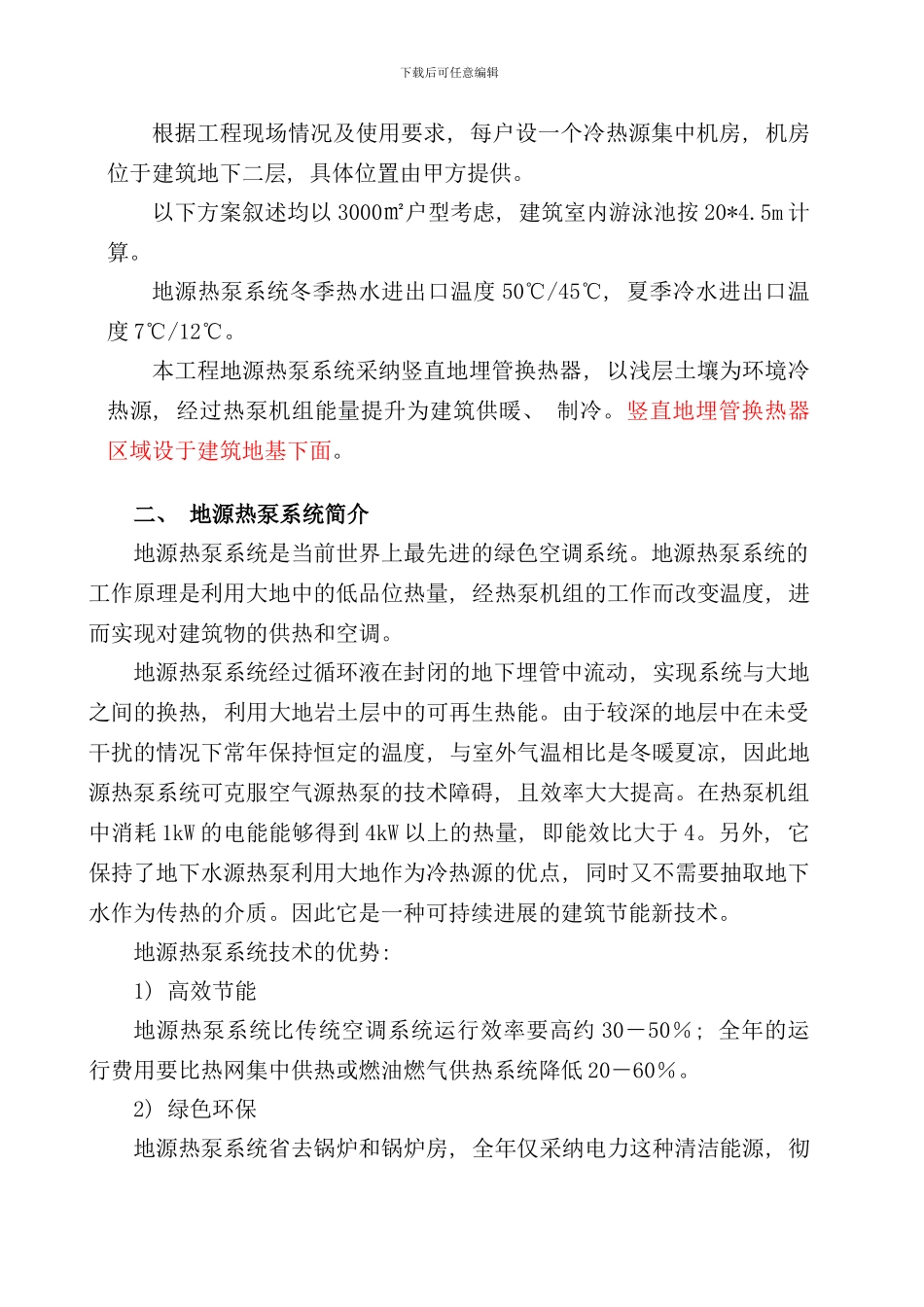

北京某住宅恒有源地能( 源) 热泵系统设计方案SY-C-B06 恒有源科技进展有限公司 11 月 23 日编号: 下载后可任意编辑工程项目: 北京某四合院住宅建筑规模: 10000㎡设计范围: 空调、 采暖、 生活热水设 计 人: 刘宝红审 批 人: 一、 工程概况本工程总建筑面积 10000㎡, 建筑地下二层、 地上二层, 为三栋独立四合院住宅。工程拟采纳地源热泵系统, 满足建筑物冬季供暖、 夏季制冷的空调负荷需求, 以及提日常生活热水及游泳池池水加热。下载后可任意编辑根据工程现场情况及使用要求, 每户设一个冷热源集中机房, 机房位于建筑地下二层, 具体位置由甲方提供。以下方案叙述均以 3000㎡户型考虑, 建筑室内游泳池按 20*4.5m 计算。地源热泵系统冬季热水进出口温度 50℃/45℃, 夏季冷水进出口温度 7℃/12℃。本工程地源热泵系统采纳竖直地埋管换热器, 以浅层土壤为环境冷热源, 经过热泵机组能量提升为建筑供暖、 制冷。竖直地埋管换热器区域设于建筑地基下面。二、 地源热泵系统简介地源热泵系统是当前世界上最先进的绿色空调系统。地源热泵系统的工作原理是利用大地中的低品位热量, 经热泵机组的工作而改变温度, 进而实现对建筑物的供热和空调。地源热泵系统经过循环液在封闭的地下埋管中流动, 实现系统与大地之间的换热, 利用大地岩土层中的可再生热能。由于较深的地层中在未受干扰的情况下常年保持恒定的温度, 与室外气温相比是冬暖夏凉, 因此地源热泵系统可克服空气源热泵的技术障碍, 且效率大大提高。在热泵机组中消耗 1kW 的电能能够得到 4kW 以上的热量, 即能效比大于 4。另外, 它保持了地下水源热泵利用大地作为冷热源的优点, 同时又不需要抽取地下水作为传热的介质。因此它是一种可持续进展的建筑节能新技术。地源热泵系统技术的优势: 1) 高效节能地源热泵系统比传统空调系统运行效率要高约 30－50％; 全年的运行费用要比热网集中供热或燃油燃气供热系统降低 20－60％。2) 绿色环保地源热泵系统省去锅炉和锅炉房, 全年仅采纳电力这种清洁能源, 彻下载后可任意编辑底解决了锅炉造成的大气污染的问题。由于提高了能源的利用效率, 大大减少了由于建筑供热空调产生的 CO2的排放量。同时避开了地下水源热泵系统可能造成的对地下水的浪费和污染。它是一种清洁的可再生能源, 具有极大的环境效益。 3) 一机多用地源热泵系统可供暖、 空调, 一机多用, 一套系统能够替换原来的锅炉加空...
