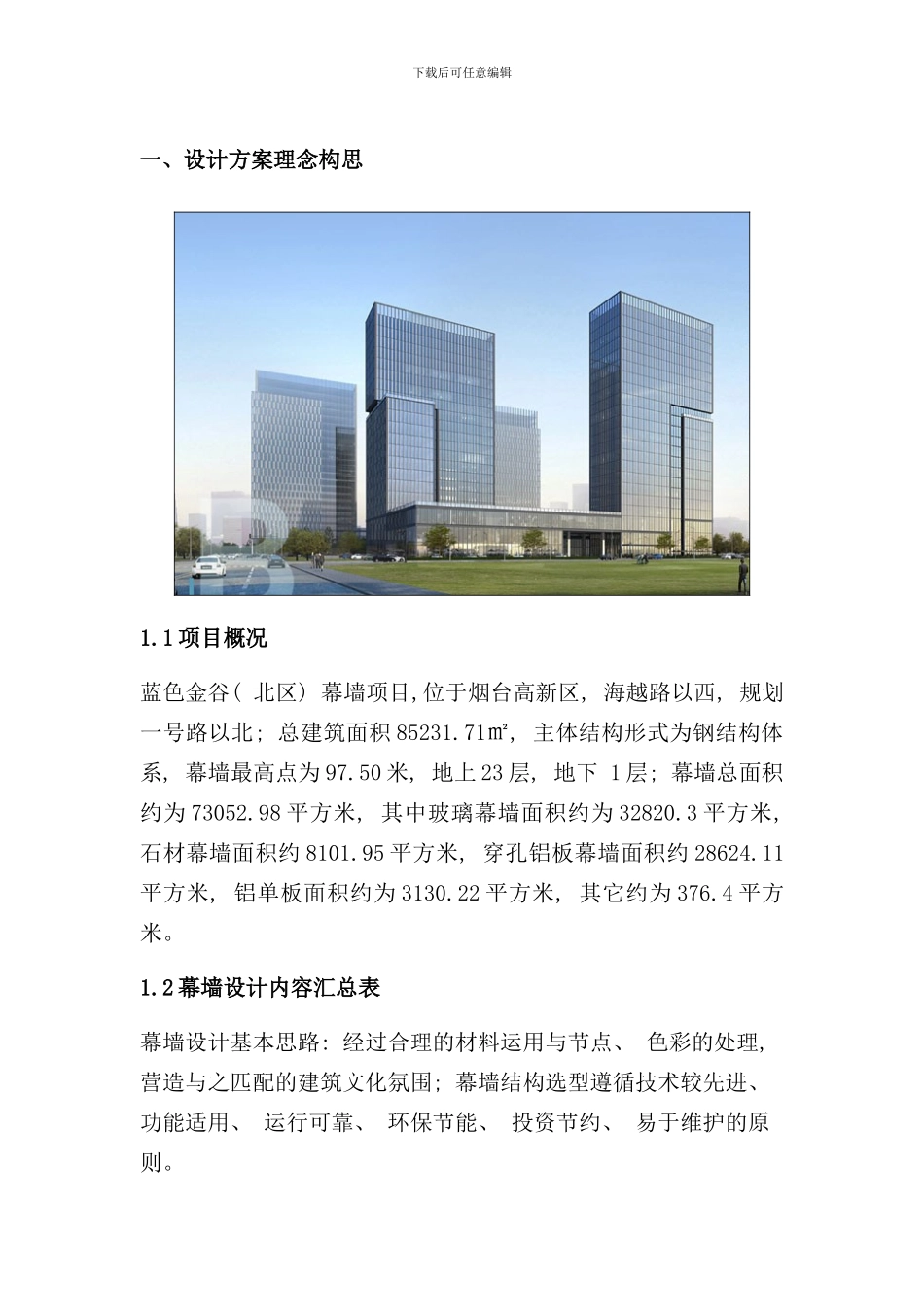

下载后可任意编辑一、设计方案理念构思1.1 项目概况 蓝色金谷( 北区) 幕墙项目,位于烟台高新区, 海越路以西, 规划一号路以北; 总建筑面积 85231.71㎡, 主体结构形式为钢结构体系, 幕墙最高点为 97.50 米, 地上 23 层, 地下 1 层; 幕墙总面积约为 73052.98 平方米, 其中玻璃幕墙面积约为 32820.3 平方米,石材幕墙面积约 8101.95 平方米, 穿孔铝板幕墙面积约 28624.11平方米, 铝单板面积约为 3130.22 平方米, 其它约为 376.4 平方米。1.2 幕墙设计内容汇总表 幕墙设计基本思路: 经过合理的材料运用与节点、 色彩的处理, 营造与之匹配的建筑文化氛围; 幕墙结构选型遵循技术较先进、 功能适用、 运行可靠、 环保节能、 投资节约、 易于维护的原则。下载后可任意编辑下载后可任意编辑二、 设计工作重点及保障措施序号 工作流程保 障 措 施 外观保证措施质量保证措施成本保证措施进度保证措施1方案设计阶段1、提供不少于 2种优化立面分格方案; 2、提供面材 10种以上样品供业主提前参考; 1、 提供 10 家以上材料供应商品牌, 分析性价比方案; 2、 协助业主考察施工单位; 1、 优化幕墙系统结构及面板分格尺寸, 确保材料出材率达到 90%以上; 2, 成本降低是关键, 前期做好做出材率分析统计表和幕墙结构梯度计算系列分析统计表, 能直接降低成本10% 1、 7 个工作日之内, 提供不少于 2套设计方案供建设单位选择; 2施工图设计1、 严格根据建筑外观方案选材设计; 2、 按玻璃颜色、 透光率提供 5 种样品3、 幕墙完成面与内装修完成面协调; 1、 幕墙系统计算满足强度、 挠度要求; 2、 防火、 保温、 防水等各种幕墙性能均符合法律规范要求; 3, 增加适当工艺, 能够解决本项目后期天棚漏水, 二次导流永不漏水; 1、 在保证外观效果的情况下, 以施工成本为导向进行施工图图纸设计; 2、 优化材料以简化材料加工工艺、 节约材料运输成本、 减低安装难度; 1、 保证施工图出图进度, 30 天内完成图纸。2、 技术团队人员不低于 7 人, 均为中级及以上技术职称, 5 年以上幕墙设计经验; 3施工招投标阶1、 配合招标人制定施工评标的技术标准; 下载后可任意编辑段2、 配合招标人评估投标单位递交的投标文件; 3、 配合招标人对其认可的各投标单位的综合技术能力进行评估; 4、 配合招标人分析技术标与商务标, 给出最佳的合理中标价格; 4施工合同签订阶段可...
