某高线工程电气控制系统描述详细样本

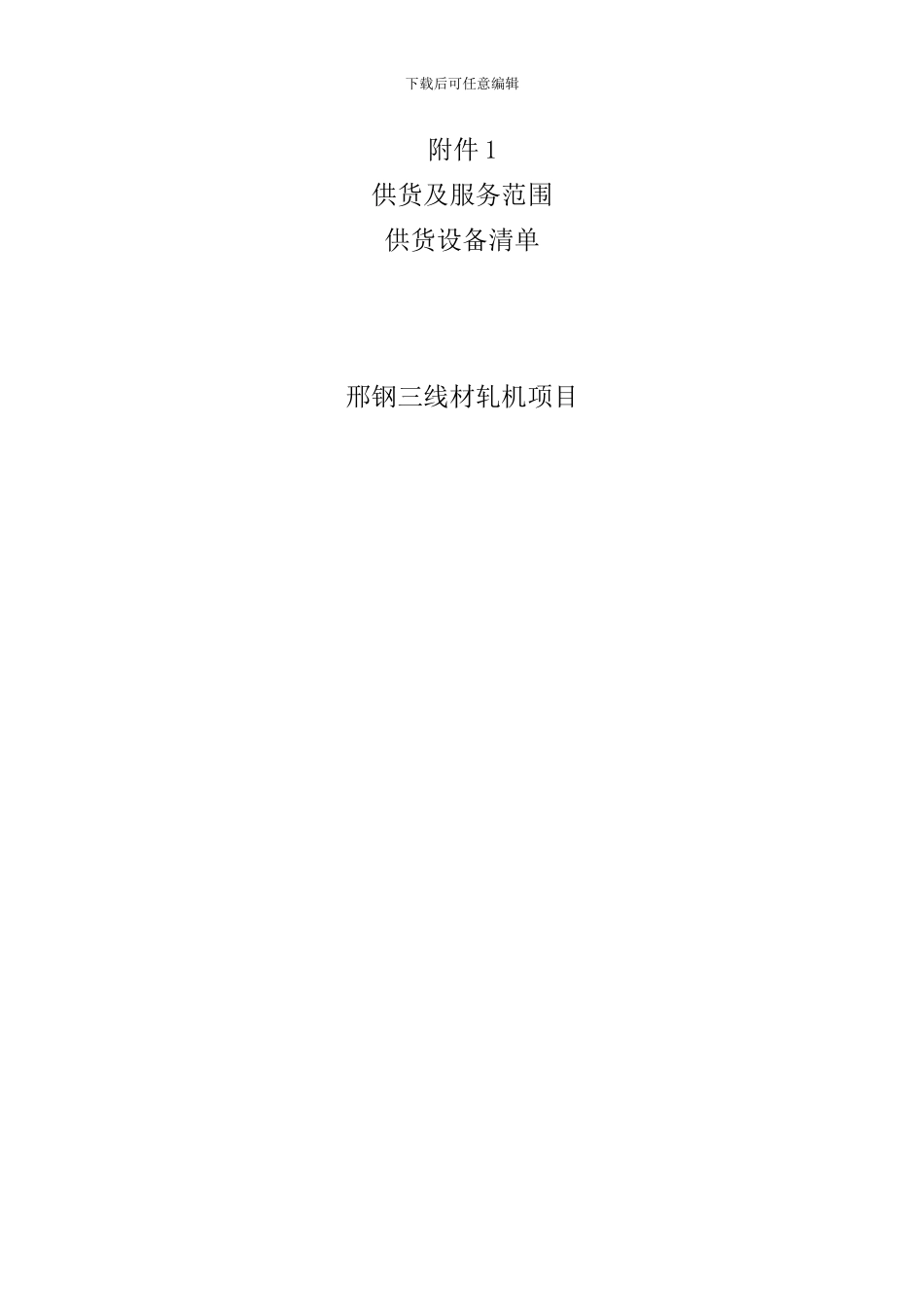

某高线工程电气控制系统描述详细样本_第1页
1/22

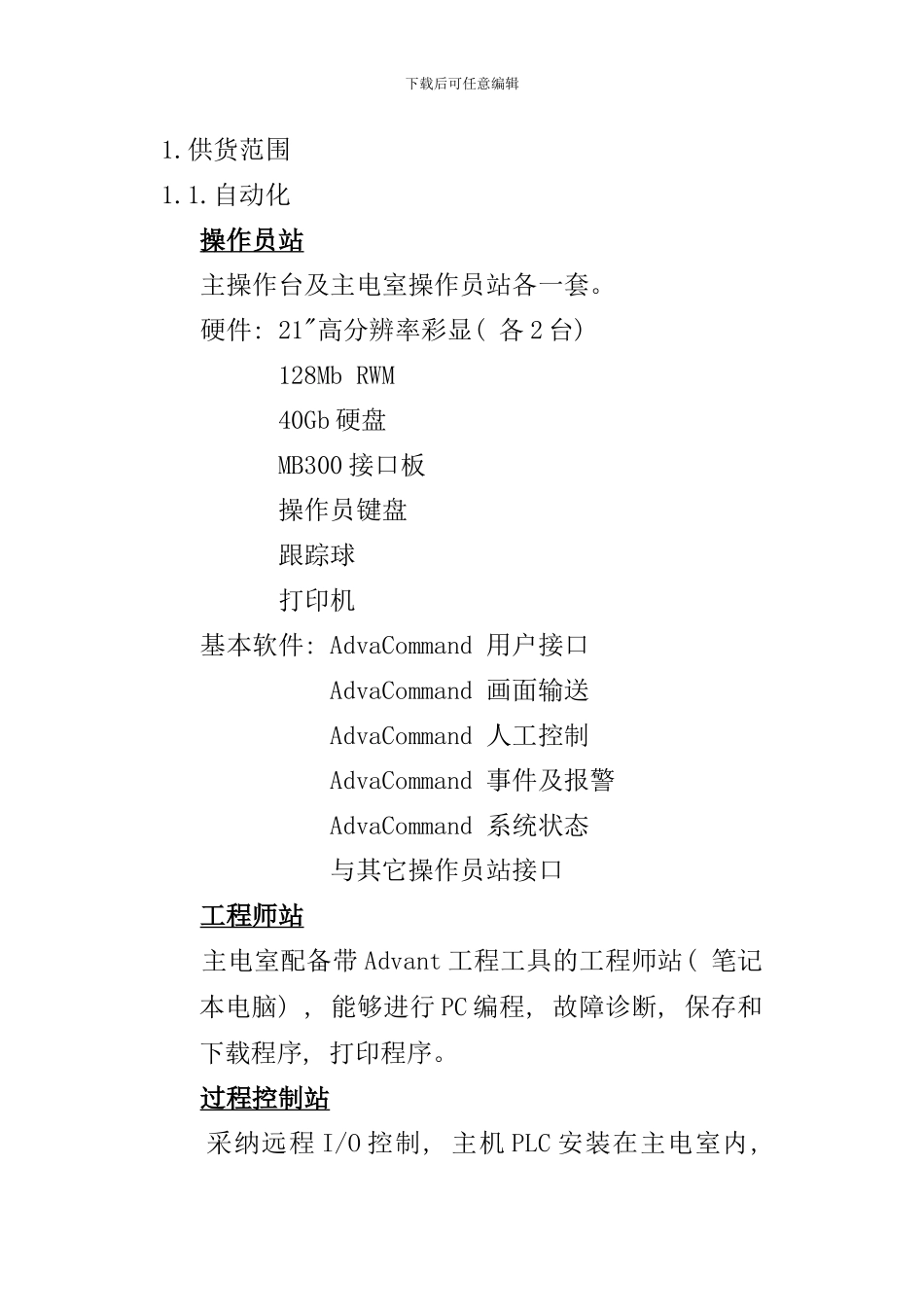

某高线工程电气控制系统描述详细样本_第2页
2/22

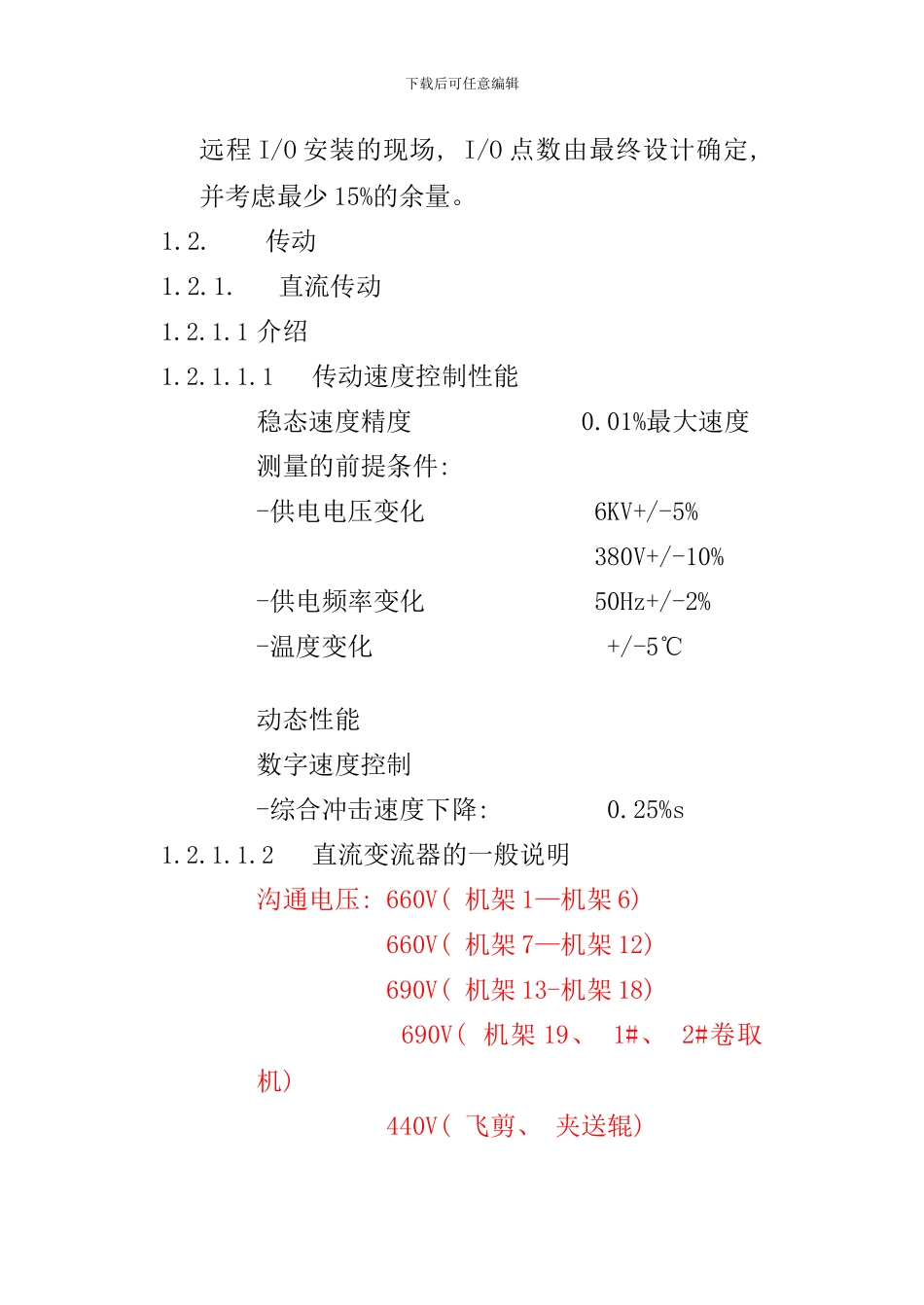

某高线工程电气控制系统描述详细样本_第3页
3/22
下载后可任意编辑附件 1供货及服务范围供货设备清单邢钢三线材轧机项目下载后可任意编辑1.供货范围1.1.自动化 操作员站 主操作台及主电室操作员站各一套。 硬件: 21"高分辨率彩显( 各 2 台) 128Mb RWM 40Gb 硬盘 MB300 接口板 操作员键盘 跟踪球 打印机 基本软件: AdvaCommand 用户接口 AdvaCommand 画面输送 AdvaCommand 人工控制 AdvaCommand 事件及报警 AdvaCommand 系统状态 与其它操作员站接口 工程师站 主电室配备带 Advant 工程工具的工程师站( 笔记本电脑) , 能够进行 PC 编程, 故障诊断, 保存和下载程序, 打印程序。 过程控制站 采纳远程 I/O 控制, 主机 PLC 安装在主电室内, 下载后可任意编辑远程 I/O 安装的现场, I/O 点数由最终设计确定, 并考虑最少 15%的余量。1.2. 传动1.2.1. 直流传动1.2.1.1 介绍1.2.1.1.1传动速度控制性能稳态速度精度 0.01%最大速度测量的前提条件: -供电电压变化 6KV+/-5% 380V+/-10%-供电频率变化 50Hz+/-2%-温度变化 +/-5℃动态性能数字速度控制-综合冲击速度下降: 0.25%s1.2.1.1.2直流变流器的一般说明沟通电压: 660V( 机架 1—机架 6) 660V( 机架 7—机架 12) 690V( 机架 13-机架 18) 690V( 机架 19、 1#、 2#卷取机) 440V( 飞剪、 夹送辊) 下载后可任意编辑负荷容量: 100%额定连接设备: 熔断器开关保护设备: 主整流装置由快熔保护电机传动系统装有如下保护: -过载保护-堵转保护-瞬时过流保护-过速保护-失速反馈-电机过温-可控硅温度-过压-磁场损失回路-接地故障保护-熔断器指示状态-可控硅状态-进线电源操作与指示元件: 每一台变流器的门板上装有控制盘。控制盘必须具备以下功能: -状态信息-显示数值, 例如: 速度、 电流-显示故障内容下载后可任意编辑-操作控制1.2.1.2 直流变流器粗轧 6 套、 中轧 6 套、 精轧 6 套、 PRS 四辊轧机利旧( DCS600) 卷取机前夹送辊 2 套、 卷取机利旧( DCS600) 、 飞剪4套。1.2.2. 沟通传动1.2.2.1 介绍1.2.2.1.1.传动速度控制性能稳态速度精度 0.01%最大速度测量的前提条件: -供电电压变化 6KV+/-5% 380V+/-10%-供电频率变化 50Hz+/-2%-温度变化 +/-5℃动态性能数字速度控制-综合冲击速度下降: 0.25%s1.2.2.1.2.沟通变频器的一般说明沟通电压: 380V负荷容量: 100%额定连接设备: 熔断器开关保护设备: 主整流装置由快熔保护下载后可任意...
