某项目溶洞处理施工方案样本

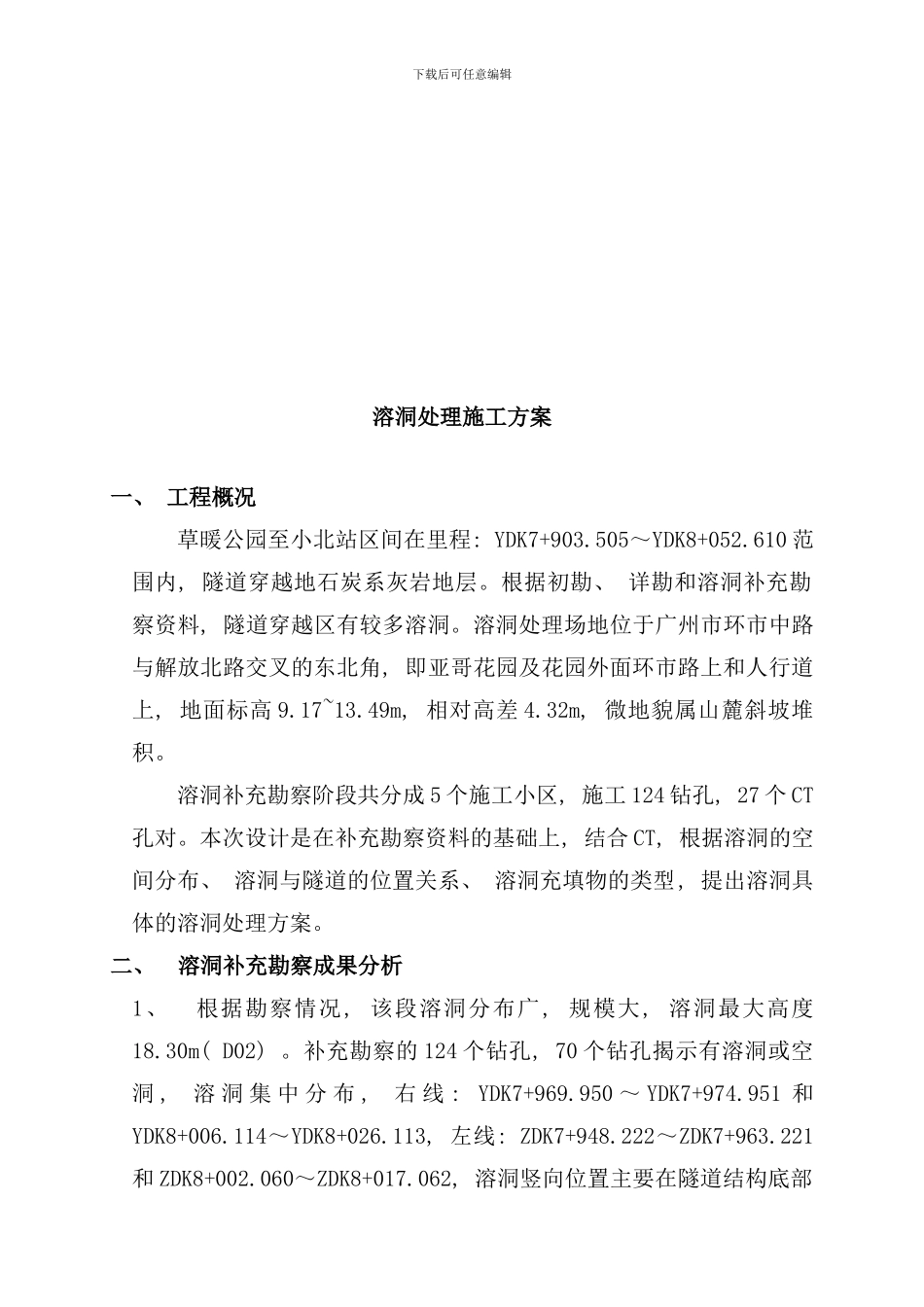

下载后可任意编辑溶洞处理施工方案目 录一、 工程概况 ２二、 溶洞补充勘察成果分析 ２下载后可任意编辑三、 溶洞处理目的、 处理原则及重点、 处理方法及施工工艺 ３１、 处理目的 ３２、 处理原则及重点 ４３、 溶洞处理方法及相关要求 ４４、 注浆工艺流程 ６５、 溶洞处理的范围的确定 ８四、 溶洞处理施工顺序及施工注意事项 ８１、 施工步骤 ８２、 施工注意事项 １０五、 工期安排 １０下载后可任意编辑溶洞处理施工方案一、 工程概况草暖公园至小北站区间在里程: YDK7+903.505～YDK8+052.610 范围内, 隧道穿越地石炭系灰岩地层。根据初勘、 详勘和溶洞补充勘察资料, 隧道穿越区有较多溶洞。溶洞处理场地位于广州市环市中路与解放北路交叉的东北角, 即亚哥花园及花园外面环市路上和人行道上, 地面标高 9.17~13.49m, 相对高差 4.32m, 微地貌属山麓斜坡堆积。溶洞补充勘察阶段共分成 5 个施工小区, 施工 124 钻孔, 27 个 CT孔对。本次设计是在补充勘察资料的基础上, 结合 CT, 根据溶洞的空间分布、 溶洞与隧道的位置关系、 溶洞充填物的类型, 提出溶洞具体的溶洞处理方案。二、 溶洞补充勘察成果分析1、 根据勘察情况, 该段溶洞分布广, 规模大, 溶洞最大高度18.30m( D02) 。补充勘察的 124 个钻孔, 70 个钻孔揭示有溶洞或空洞 , 溶 洞 集 中 分 布 , 右 线 : YDK7+969.950 ～ YDK7+974.951 和YDK8+006.114～YDK8+026.113, 左线: ZDK7+948.222～ZDK7+963.221和 ZDK8+002.060～ZDK8+017.062, 溶洞竖向位置主要在隧道结构底部下载后可任意编辑和结构底板以下, 探到最深溶洞底标高为-31.44。2、 溶洞主要分于二、 三、 四区, 占揭露到溶洞钻孔的 95.7%, 一区仅有 1 个钻孔揭露到溶洞, 五区仅有 2 个钻孔揭露到溶洞; 3、 在剖面上溶洞主要分布在标高为 5.35～-31.44m 范围内, 其中以分布在标高为-1.40～-14.00m 之间最为普遍; 4、 在小于 3.50m 的 140 个溶洞中有 72 个无充填物, 占 51%; 大于等于 3.50m 的 27 个溶洞中, 4 个为无充填物, 占 15%, 其余均为半充填及全充填; 5、 顶板厚小于 3.00m 为主, 约占三分之二, 大于 3.00m 约占三分之一; 且裂隙发育, 溶蚀强烈; 6、 根据钻进过程中钻杆掉落, 下落情况, 是否返水, 采上来的芯样特征, 大致推断溶洞是否有充填物, 半充填, 全充填。溶洞充填物较...
