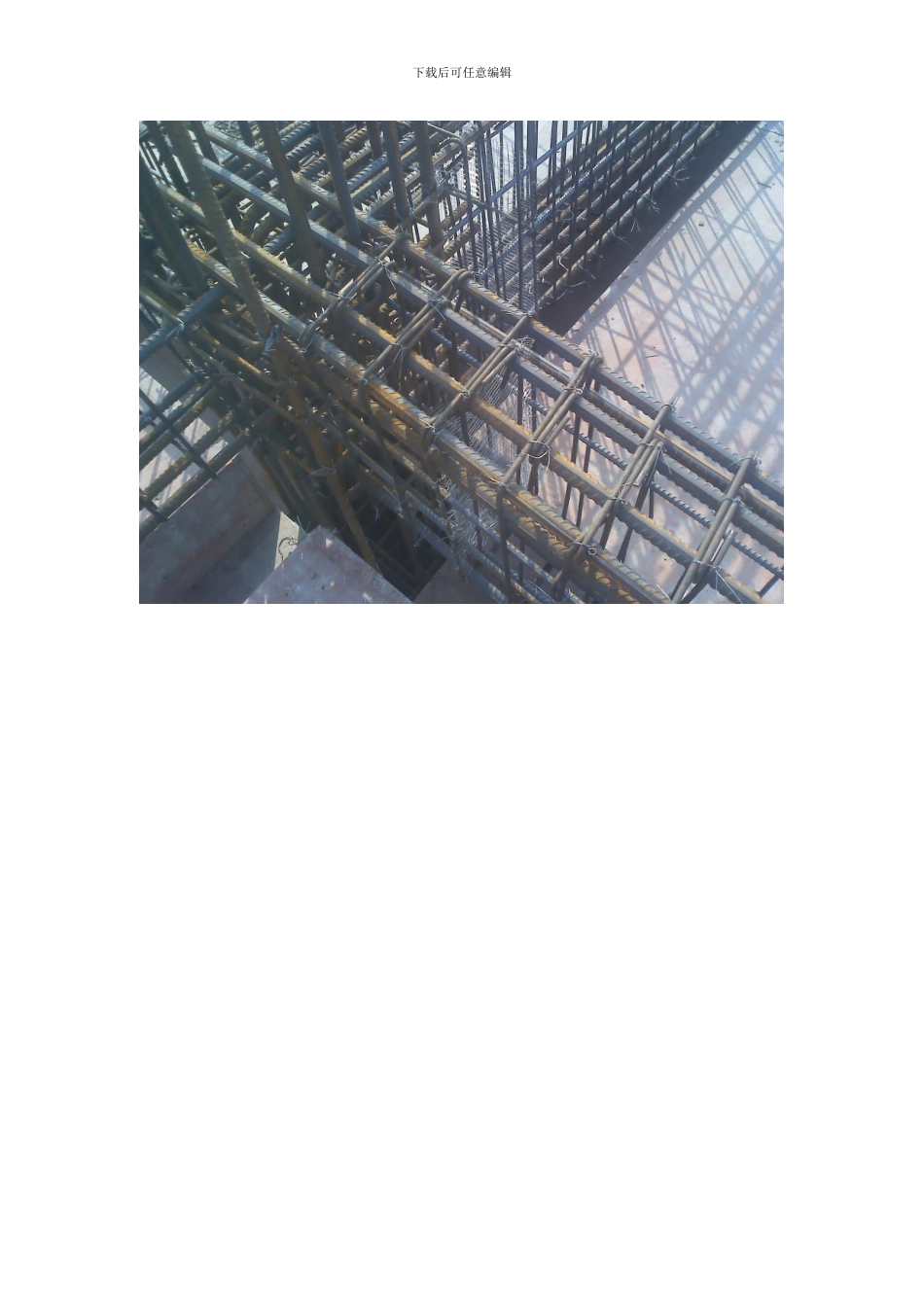

下载后可任意编辑梁柱节点、 板负筋保护层厚度混凝土浇筑施工方案一、 针对不同混凝土强度等级梁柱节点现浇时, 把梁板砼低标号混凝土浇到梁柱节点, 影响梁柱节点的混凝土质量, 特制定钢丝网分隔梁柱混凝土的施工方案如下: 1、 连接柱的梁的钢筋绑扎完成后, 没有沉梁之前, 在柱边入 600㎜的位置用 10×10 方格的钢丝网将梁隔断, 用扎线绑扎固定钢丝网( 见图 1) 。2、 浇筑前, 先浇梁柱节点混凝土, 按施工要求把柱头到钢丝网部分混凝土和柱头边 600㎜范围内的板先浇筑完, 并振捣密实。3、 现浇完梁柱节点混凝土后, 必须在初凝前现浇梁板混凝土和梁柱节点混凝土边衔接, 并按要求振捣密实, 确保梁柱节点的混凝土质量。二、 针对板负弯矩钢筋混凝土保护层厚度控制不好, 现浇时人员踩踏、 机械振动使负弯筋下沉, 特此使用马凳加方管支撑悬挂法控制负筋保护层厚度的施工方法如下: 1、 用马凳支撑负筋: ①、 根据现场板负筋直径的大小, 选用 φ8 或 φ12 的钢筋制作马凳筋, 垫在负弯筋的底部, 使保护层控制在设计要求范围内。②、 马凳的分布采纳品字形, 马凳的密度也根据负筋的大小进行调整确定, 一般每平方不小于 3 个( 分布见图 3) 。③、 马凳垫在负筋的交叉点, 用扎线绑牢, 以免松动, 在混凝土浇筑过程中, 派专人跟班”看筋”如发现马凳松动、 位移以便及时修整, 确保该保护层质量。2、 方管架支撑悬挂法: ①、 方管架采纳 3-4 厚的 20×40 的方管焊成一个 40×1600 架子, 制作样式如图 2 所示, 保证方管架有足够的刚度, 人和泵管架在上面使负筋不会下沉。②、 管架的高度视现场板厚而定, 方管面和现浇的面平。③、 管架布置, 一般梁边出 350-400 平行分布, 管架与管架距离 400㎜左右如下载后可任意编辑图 3 所示。④、 板的负弯钢筋绑扎完成后, 把管架座在负弯钢筋上, 所有板负筋与管交叉点均用 22#铁丝绑牢固。⑤、 现浇时, 混凝土高度控制在方管面, 用铁铲把 22#铁丝铲断( 如图 2) , 抽出方管架, 冲洗洁净以便继续使用; 这样板负筋就按设计的保护层要求固定在板的混凝土里。⑥、 在混凝土浇筑过程中, 派专人跟班检查, 如发现松动、 位移, 保护层不符合设计要求均应及时修整, 确保该保护层质量。图 1: 下载后可任意编辑下载后可任意编辑图 2: 下载后可任意编辑图 3:
