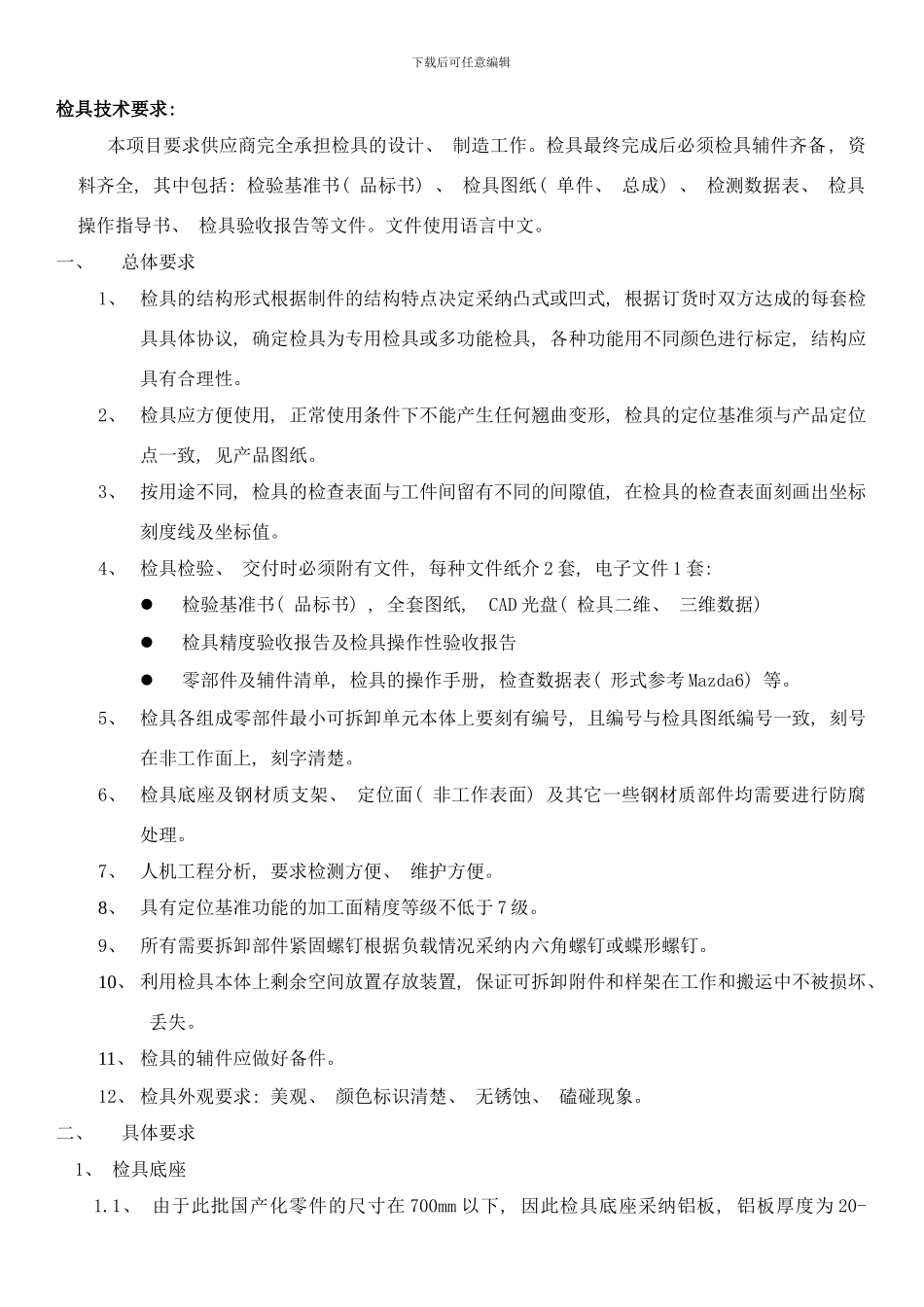

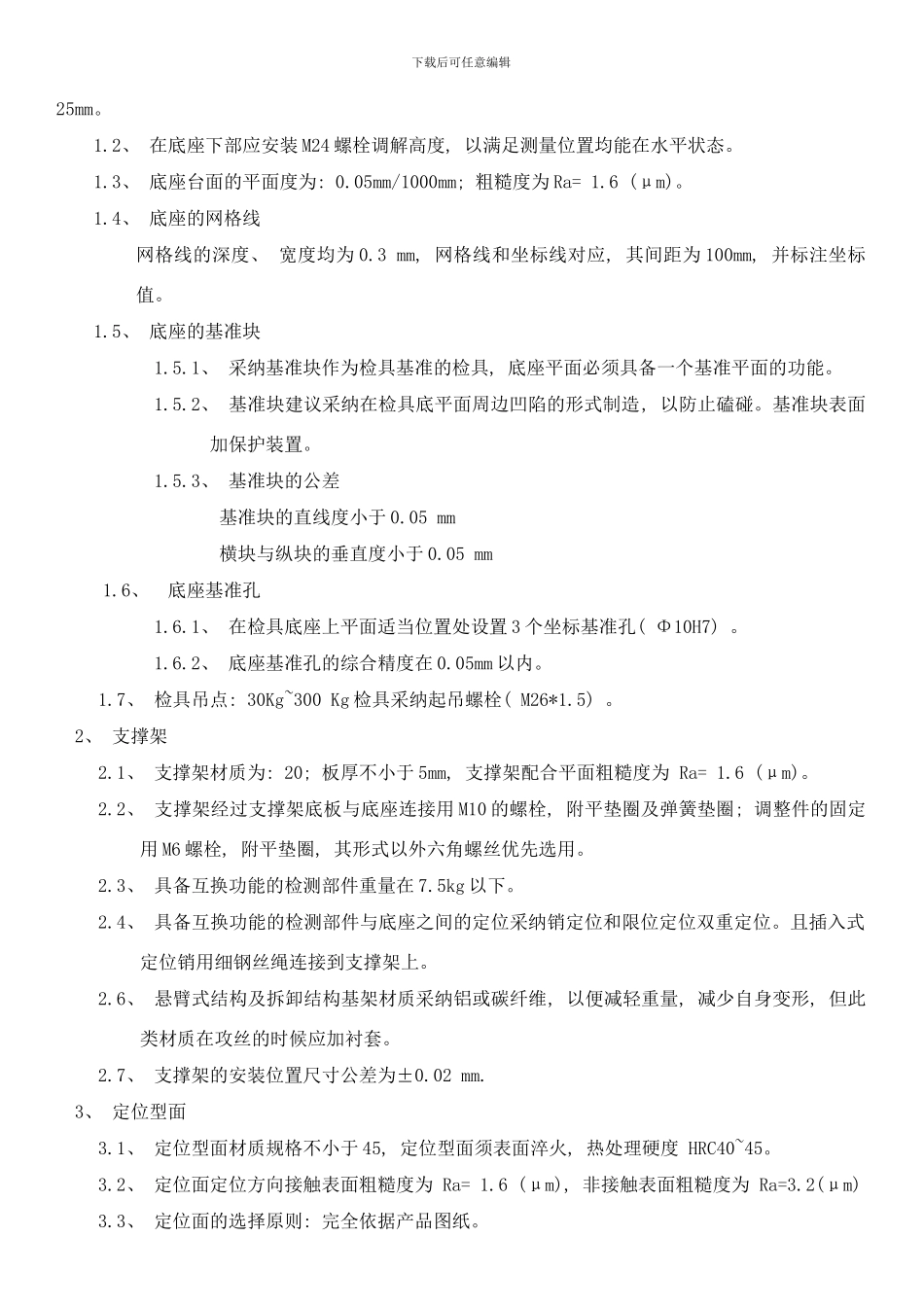

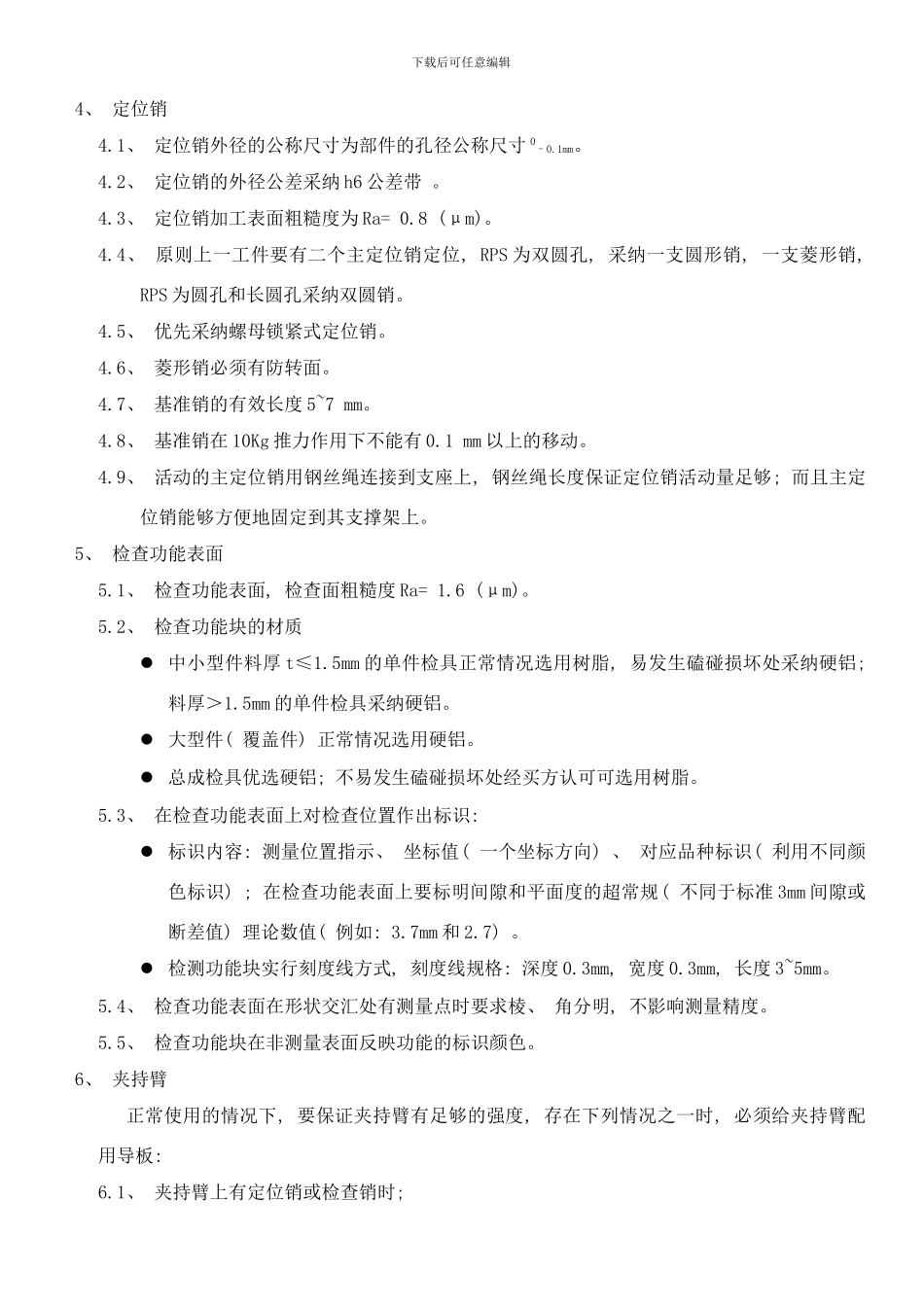

下载后可任意编辑检具技术要求: 本项目要求供应商完全承担检具的设计、 制造工作。检具最终完成后必须检具辅件齐备, 资料齐全, 其中包括: 检验基准书( 品标书) 、 检具图纸( 单件、 总成) 、 检测数据表、 检具操作指导书、 检具验收报告等文件。文件使用语言中文。一、总体要求1、 检具的结构形式根据制件的结构特点决定采纳凸式或凹式, 根据订货时双方达成的每套检具具体协议, 确定检具为专用检具或多功能检具, 各种功能用不同颜色进行标定, 结构应具有合理性。2、 检具应方便使用, 正常使用条件下不能产生任何翘曲变形, 检具的定位基准须与产品定位点一致, 见产品图纸。3、 按用途不同, 检具的检查表面与工件间留有不同的间隙值, 在检具的检查表面刻画出坐标刻度线及坐标值。4、 检具检验、 交付时必须附有文件, 每种文件纸介 2 套, 电子文件 1 套: 检验基准书( 品标书) , 全套图纸, CAD 光盘( 检具二维、 三维数据) 检具精度验收报告及检具操作性验收报告零部件及辅件清单, 检具的操作手册, 检查数据表( 形式参考 Mazda6) 等。5、 检具各组成零部件最小可拆卸单元本体上要刻有编号, 且编号与检具图纸编号一致, 刻号在非工作面上, 刻字清楚。6、 检具底座及钢材质支架、 定位面( 非工作表面) 及其它一些钢材质部件均需要进行防腐处理。7、 人机工程分析, 要求检测方便、 维护方便。8、 具有定位基准功能的加工面精度等级不低于 7 级。9、 所有需要拆卸部件紧固螺钉根据负载情况采纳内六角螺钉或蝶形螺钉。10、 利用检具本体上剩余空间放置存放装置, 保证可拆卸附件和样架在工作和搬运中不被损坏、 丢失。11、 检具的辅件应做好备件。12、 检具外观要求: 美观、 颜色标识清楚、 无锈蚀、 磕碰现象。二、具体要求1、 检具底座1.1、 由于此批国产化零件的尺寸在 700mm 以下, 因此检具底座采纳铝板, 铝板厚度为 20-下载后可任意编辑25mm。1.2、 在底座下部应安装 M24 螺栓调解高度, 以满足测量位置均能在水平状态。1.3、 底座台面的平面度为: 0.05mm/1000mm; 粗糙度为 Ra= 1.6 (μm)。1.4、 底座的网格线网格线的深度、 宽度均为 0.3 mm, 网格线和坐标线对应, 其间距为 100mm, 并标注坐标值。1.5、 底座的基准块1.5.1、 采纳基准块作为检具基准的检具, 底座平面必须具备一个基准平面的功能。1.5.2、 基准块建议采纳在检具底平面周边凹...
