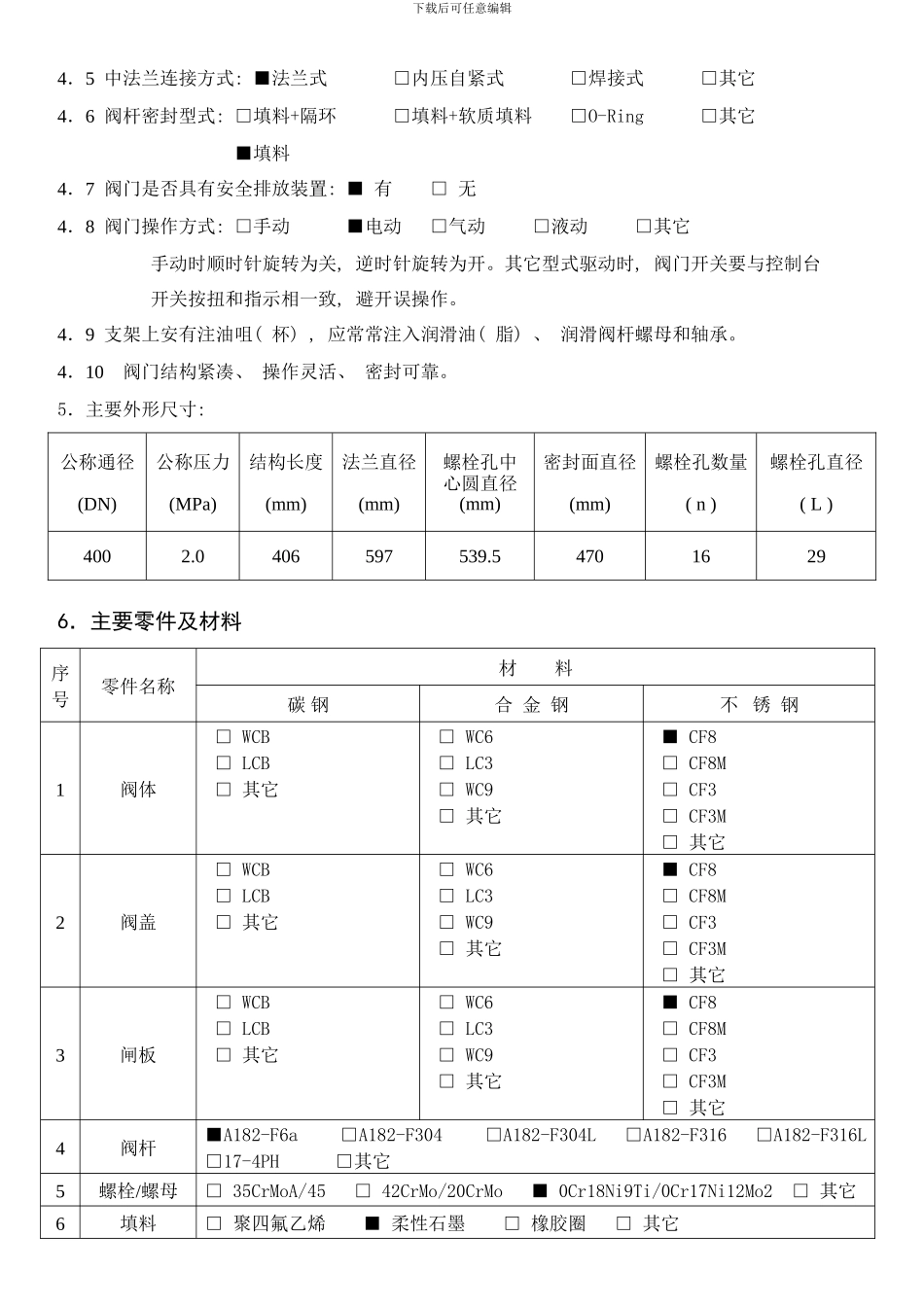

下载后可任意编辑 国外标准产品使用说明书 阀类: 暗 杆 楔 式 闸 阀 型号: Z45W-150Lb DN400浙 江 良 丰 阀 门 有 限 公 司主要用途和使用范围1．1 用途 该阀主要使用在石油、 化工等诸多工业管线上, 做为启闭装置用, 不宜做调节使用。下载后可任意编辑1．2 使用范围 温 度( ℃) 介 质 压 力 等 级( LB) □ -29~120 □ 无腐蚀 ■ 150Lb □ -29~425 □ 有腐蚀 □ 300Lb ■ -29~535 □ 其它 □ 400Lb □ -46~345 □ 600Lb □ -196~600 □ 800Lb □ 其它 □ 900Lb□1500Lb □ 2500Lb□ 其它2．产品采纳标准 □ GB □ JB ■ API □ JIS □其它 3．性能法律规范性 能 规 范压力等级( Lb) ■150Lb □300Lb □400Lb □600Lb □800Lb □900Lb □1500 □2500Lb□其它适用介质■无腐蚀 □有腐蚀 □其它使用温度( ℃) □-29~120 ■-29~535 □-46~345 □-29~425 □-196~600 □其它试验压力( MPa) 强度试验3.0试验介质水试验温度( ℃) 常温密封试验2.2水上密封试验2.2水低压气密封0.6空气4．主要结构特点: 4．1 闸板: □ 平行式双闸板 ■ 楔式单闸板 □楔式双闸板 □ 楔式弹性闸板 □ 其它 密封面堆焊: □13%Cr □CoCrW □ 其它 闸板沿轴线垂直方向上下运动。4．2 阀座为: ■ 焊连接式 □螺纹连接式 □其它 密封面堆焊: □13%Cr □CoCrW □其它4．3 阀杆设计为: ■暗杆旋转式 □明杆升降式 □其它4．4 阀门连接方式: ■法兰式 □焊接式 □螺纹式 □其它下载后可任意编辑4．5 中法兰连接方式: ■法兰式 □内压自紧式 □焊接式 □其它4．6 阀杆密封型式: □填料+隔环 □填料+软质填料 □O-Ring □其它 ■填料4．7 阀门是否具有安全排放装置: ■ 有 □ 无4．8 阀门操作方式: □手动 ■电动 □气动 □液动 □其它 手动时顺时针旋转为关, 逆时针旋转为开。其它型式驱动时, 阀门开关要与控制台 开关按扭和指示相一致, 避开误操作。4．9 支架上安有注油咀( 杯) , 应常常注入润滑油( 脂) 、 润滑阀杆螺母和轴承。4．10 阀门结构紧凑、 操作灵活、 密封可靠。5．主要外形尺寸: 公称通径(DN)公称压力(MPa)结构长度(mm)法兰直径(mm)螺栓孔中心圆直径(mm)密封面直径(mm)螺栓孔数量( n )螺栓孔直径( L )4002.0406597539.547016296．主要零件及材料序号零件名称材 料碳 钢合 金 ...
