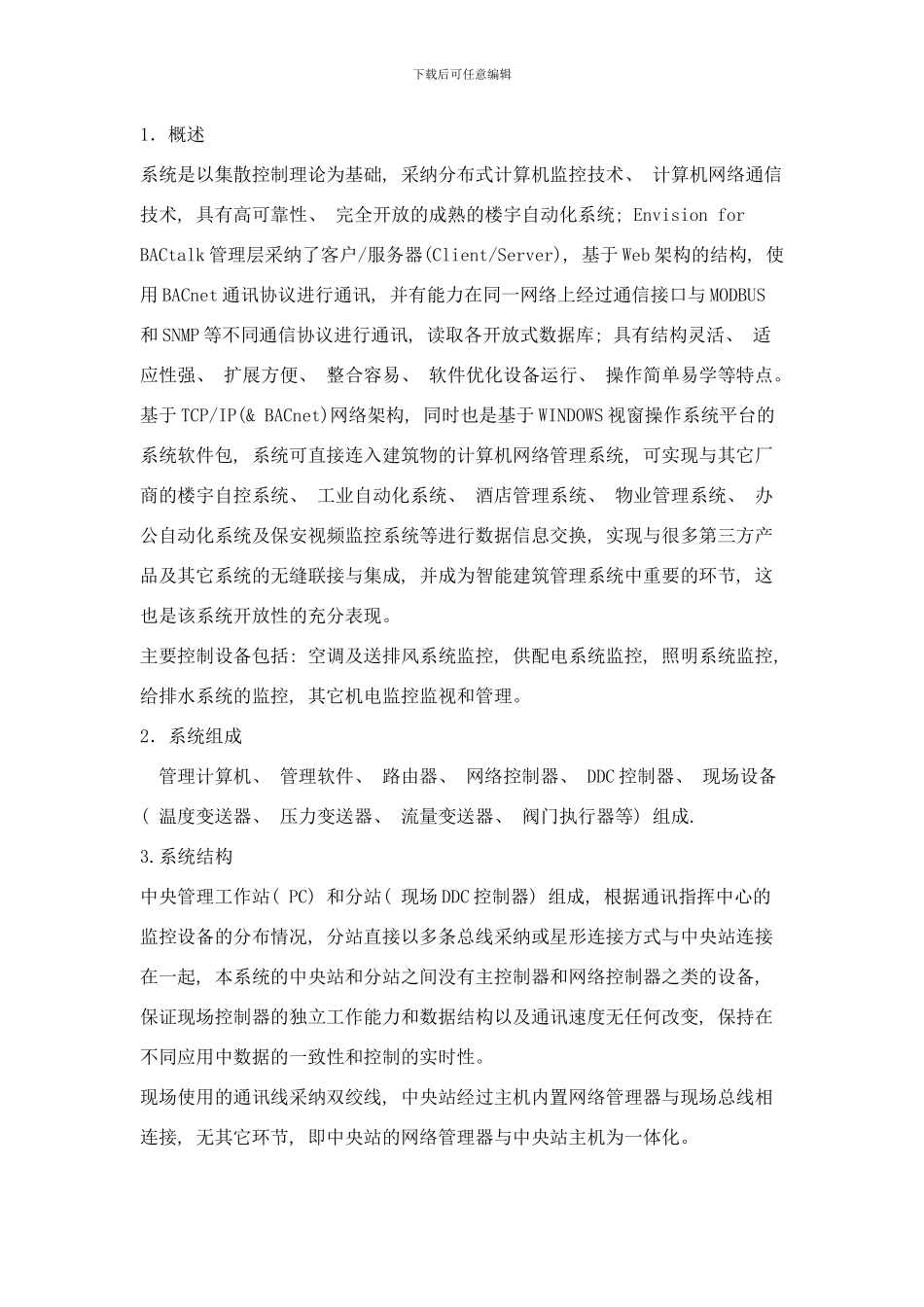

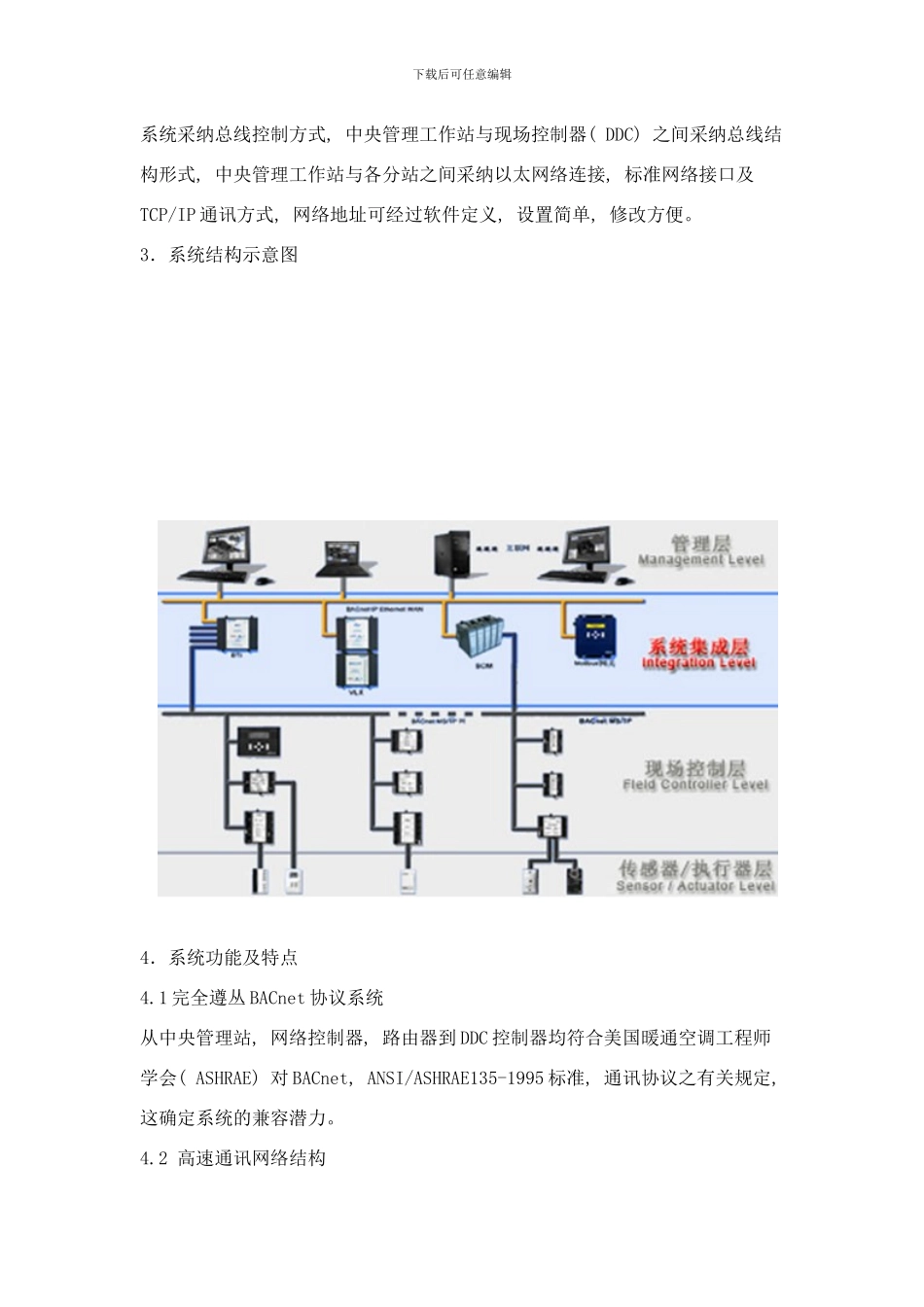

下载后可任意编辑1．概述系统是以集散控制理论为基础, 采纳分布式计算机监控技术、 计算机网络通信技术, 具有高可靠性、 完全开放的成熟的楼宇自动化系统; Envision for BACtalk 管理层采纳了客户/服务器(Client/Server), 基于 Web 架构的结构, 使用 BACnet 通讯协议进行通讯, 并有能力在同一网络上经过通信接口与 MODBUS和 SNMP 等不同通信协议进行通讯, 读取各开放式数据库; 具有结构灵活、 适应性强、 扩展方便、 整合容易、 软件优化设备运行、 操作简单易学等特点。基于 TCP/IP(& BACnet)网络架构, 同时也是基于 WINDOWS 视窗操作系统平台的系统软件包, 系统可直接连入建筑物的计算机网络管理系统, 可实现与其它厂商的楼宇自控系统、 工业自动化系统、 酒店管理系统、 物业管理系统、 办公自动化系统及保安视频监控系统等进行数据信息交换, 实现与很多第三方产品及其它系统的无缝联接与集成, 并成为智能建筑管理系统中重要的环节, 这也是该系统开放性的充分表现。主要控制设备包括: 空调及送排风系统监控, 供配电系统监控, 照明系统监控, 给排水系统的监控, 其它机电监控监视和管理。2．系统组成 管理计算机、 管理软件、 路由器、 网络控制器、 DDC 控制器、 现场设备( 温度变送器、 压力变送器、 流量变送器、 阀门执行器等) 组成.3.系统结构中央管理工作站( PC) 和分站( 现场 DDC 控制器) 组成, 根据通讯指挥中心的监控设备的分布情况, 分站直接以多条总线采纳或星形连接方式与中央站连接在一起, 本系统的中央站和分站之间没有主控制器和网络控制器之类的设备, 保证现场控制器的独立工作能力和数据结构以及通讯速度无任何改变, 保持在不同应用中数据的一致性和控制的实时性。现场使用的通讯线采纳双绞线, 中央站经过主机内置网络管理器与现场总线相连接, 无其它环节, 即中央站的网络管理器与中央站主机为一体化。下载后可任意编辑系统采纳总线控制方式, 中央管理工作站与现场控制器( DDC) 之间采纳总线结构形式, 中央管理工作站与各分站之间采纳以太网络连接, 标准网络接口及TCP/IP 通讯方式, 网络地址可经过软件定义, 设置简单, 修改方便。3．系统结构示意图 4．系统功能及特点4.1 完全遵丛 BACnet 协议系统从中央管理站, 网络控制器, 路由器到 DDC 控制器均符合美国暖通空调工程师学会( ASHRAE) 对 BACnet, ANSI/ASHRAE135-1995 标准, 通...
