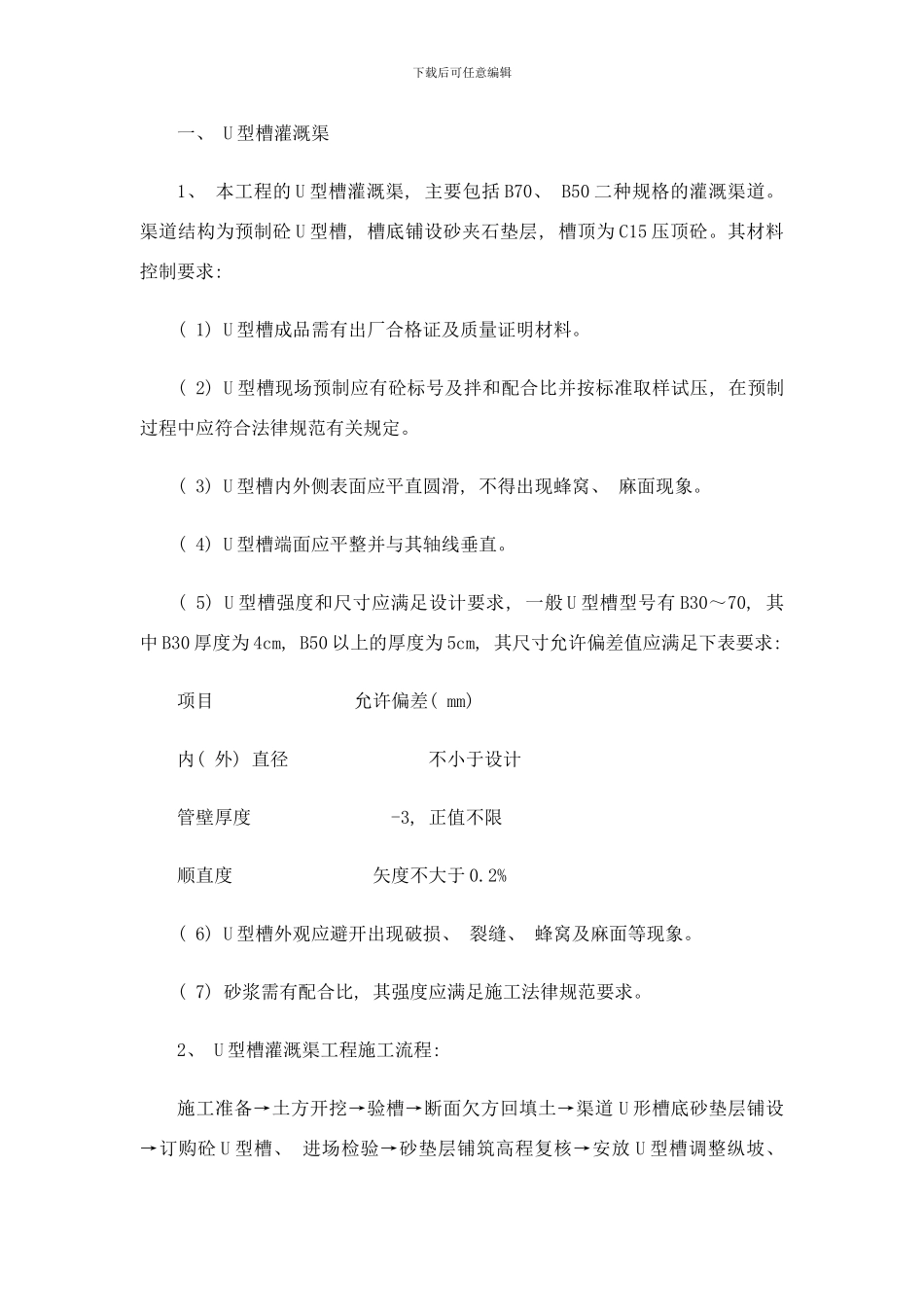

下载后可任意编辑一、 U 型槽灌溉渠1、 本工程的 U 型槽灌溉渠, 主要包括 B70、 B50 二种规格的灌溉渠道。渠道结构为预制砼 U 型槽, 槽底铺设砂夹石垫层, 槽顶为 C15 压顶砼。其材料控制要求: ( 1) U 型槽成品需有出厂合格证及质量证明材料。( 2) U 型槽现场预制应有砼标号及拌和配合比并按标准取样试压, 在预制过程中应符合法律规范有关规定。( 3) U 型槽内外侧表面应平直圆滑, 不得出现蜂窝、 麻面现象。( 4) U 型槽端面应平整并与其轴线垂直。( 5) U 型槽强度和尺寸应满足设计要求, 一般 U 型槽型号有 B30～70, 其中 B30 厚度为 4cm, B50 以上的厚度为 5cm, 其尺寸允许偏差值应满足下表要求: 项目 允许偏差( mm) 内( 外) 直径 不小于设计管壁厚度 -3, 正值不限顺直度 矢度不大于 0.2%( 6) U 型槽外观应避开出现破损、 裂缝、 蜂窝及麻面等现象。( 7) 砂浆需有配合比, 其强度应满足施工法律规范要求。2、 U 型槽灌溉渠工程施工流程: 施工准备→土方开挖→验槽→断面欠方回填土→渠道 U 形槽底砂垫层铺设→订购砼 U 型槽、 进场检验→砂垫层铺筑高程复核→安放 U 型槽调整纵坡、 下载后可任意编辑高程→U 型槽接缝处理→压顶砼浇筑→渠道 U 型槽外观检测、 放水检验→交工验收3、 U 型槽灌溉渠施工方法( 1) 土方开挖: 由于 U 型槽灌溉渠开挖断面较小, 拟分段在按设计高程放样后采纳人工开挖, 一次性开挖到底, 并及时验槽进入下一工序施工。每个施工作业段以 50 米左右为宜。( 2) 断面土方回填: 由于灌溉渠 U 型槽安装高程局部比两侧田地高, 需补填土方才能进行灌渠型槽安装。土方回填时拟采纳人工运土木夯夯实, 填土施工先按设计填土断面制作一可装卸的钢模, 在填土现场按设计高程安放钢模板后, 再由人工把土料填到模板内, 然后用人工木夯夯实, 符合设计要求压实度后即可拆除模板, 进入下一层土回填。( 3) 砂垫层回填: 基槽验收及断面补填土后, 按设计断面用回填 5cm 砂垫层, 回填时应摊铺均匀, 并用小板夯拍打密实即可。( 4) U 型槽安装: 槽底砂垫层铺筑完成后, 即着手进行 U 型槽安装。U 型槽采纳厂家加工定做, 按设计图纸要求的尺寸进行加工, 分上口尺寸的规格, 槽壁厚度 4cm, 按 1m 一节进行加工。安装时, 采纳人力打运轻拿轻放, 防止碰坏棱角。U 型槽座放在砂垫层上, 要注意槽底高程符合设计高程使之...
