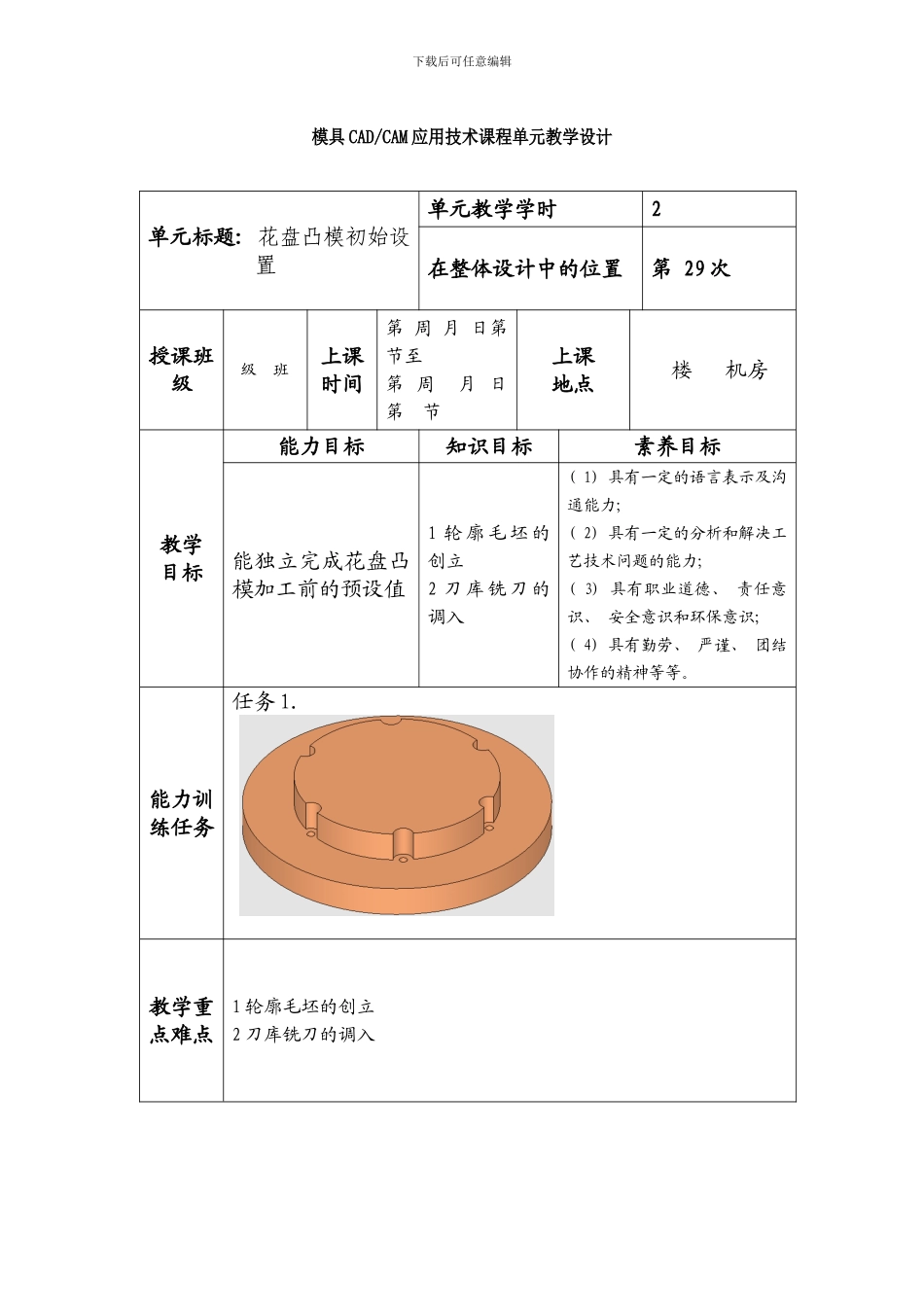

模具CADCAM应用技术单元设计样本_第1页
1/58
模具CADCAM应用技术单元设计样本_第2页
2/58

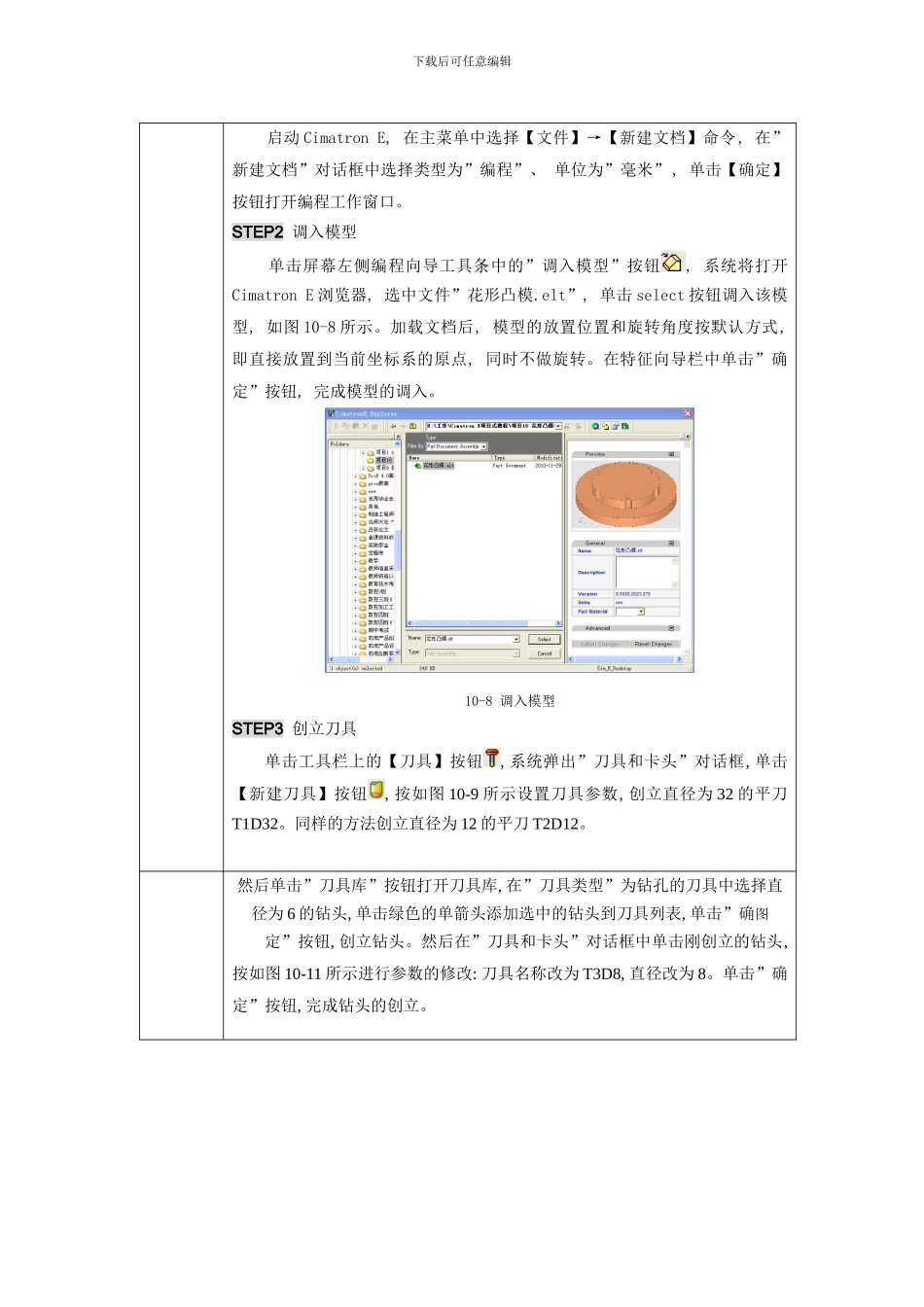

模具CADCAM应用技术单元设计样本_第3页
3/58
下载后可任意编辑模具 CAD/CAM 应用技术课程单元教学设计单元标题: 花盘凸模初始设置单元教学学时2在整体设计中的位置第 29 次授课班级级 班上课时间第 周 月 日第 节至第 周 月 日第 节上课地点楼 机房教学目标能力目标知识目标素养目标能独立完成花盘凸模加工前的预设值1 轮 廓 毛 坯 的创立2 刀 库 铣 刀 的调入( 1) 具有一定的语言表示及沟通能力; ( 2) 具有一定的分析和解决工艺技术问题的能力; ( 3) 具有职业道德、 责任意识、 安全意识和环保意识; ( 4) 具有勤劳、 严谨、 团结协作的精神等等。能力训练任务任务 1. 教学重点难点1 轮廓毛坯的创立2 刀库铣刀的调入下载后可任意编辑本次课使用的外语单词一 : 入水: gate 进入位: gate location 水口形式: gate type 大水口: edge gate 细水口: pin-point gate 水口大小: gate size 转水口: switching runner/gate 唧嘴口径: sprue diameter 二: 流道: runner 热流道: hot runner,hot manifold 热嘴冷流道: hot sprue/cold runner 唧嘴直流: direct sprue gate 圆形流道: round(full/half runner 流道电脑分析: mold flow analysis 流道平衡:runner balance 热嘴: hot sprue 热流道板: hot manifold发热管: cartridge heater 探针: thermocouples ( 老师根据课堂情况斟酌讲解 ) 案例和教学材料( 指教材或讲义、 课件、 参考资料、 仪器、 设备等) 案例 6. 任务一 初始设置知识目标1.掌握毛坯的基本概念2.掌握刀具参数含义技能目标1.能够使用轮廓创立毛坯任务分析本任务首先要调入模型, 再创立加工程序所需的刀具, 并创立一个刀具路径, 再创立毛坯, 做好创立加工程序前的各种准备。任务实施STEP1 新建编程文档下载后可任意编辑 启动 Cimatron E, 在主菜单中选择【文件】→【新建文档】命令, 在”新建文档”对话框中选择类型为”编程”、 单位为”毫米” , 单击【确定】按钮打开编程工作窗口。STEP2 调入模型 单击屏幕左侧编程向导工具条中的”调入模型”按钮, 系统将打开Cimatron E 浏览器, 选中文件”花形凸模.elt”, 单击 select 按钮调入该模型, 如图 10-8 所示。加载文档后, 模型的放置位置和旋转角度按默认方式, 即直接放置到当前坐标系的原点, 同时不做旋转。在特征向导栏中单击”确定”按钮, 完成模型的调入。10-8 调入模型STEP...
