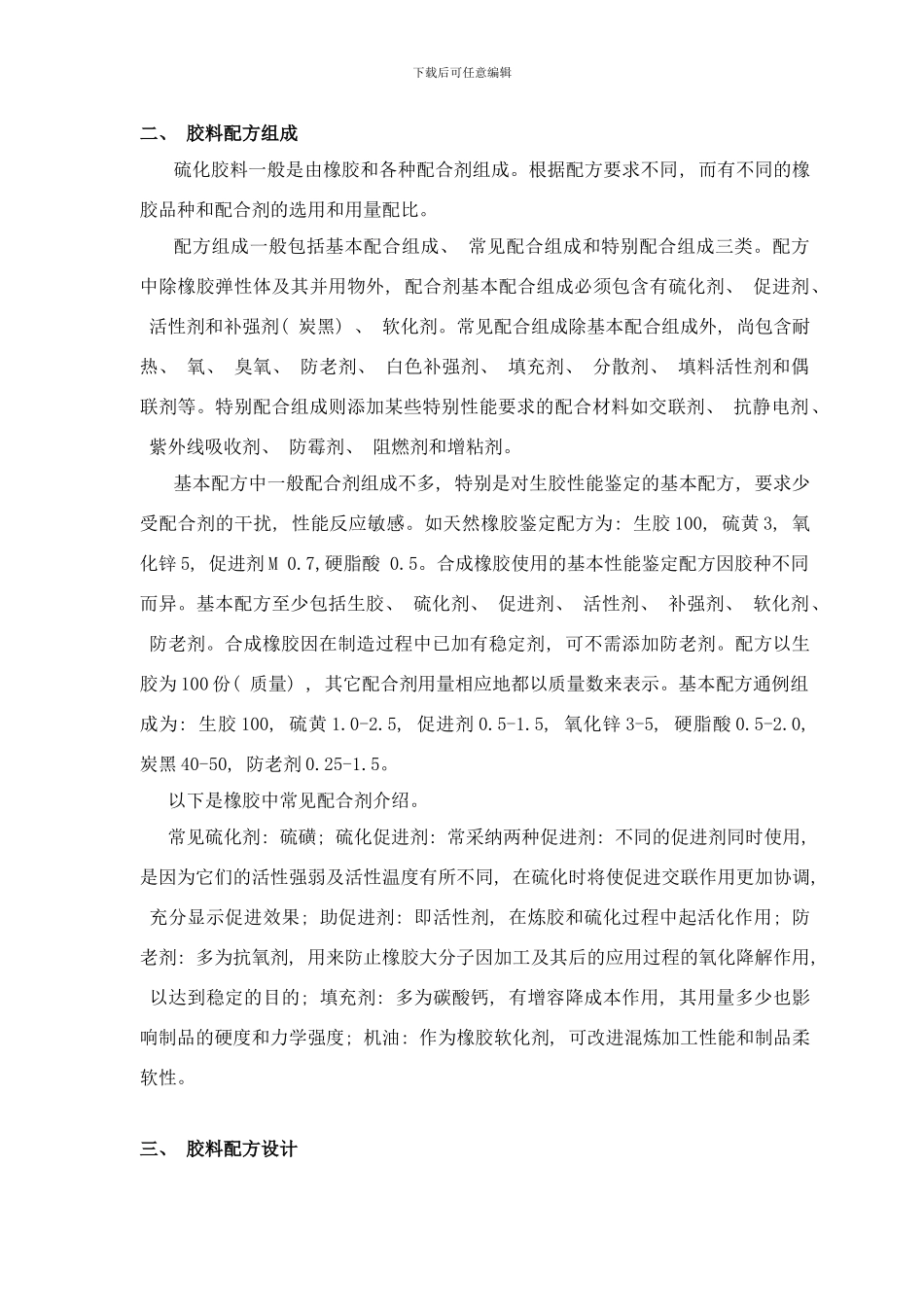

下载后可任意编辑高分子材料与工程综合实验( 橡胶) 上海工程技术大学化学化工学院高分子材料与工程系二 O 一 O 年七月十八日目 录实验一、 橡胶的配方设计……………………………………………………………. 1下载后可任意编辑实验二、 橡胶的塑炼 ……………………………………………………………. 7实验三、 橡胶的混炼 ………………………………….……………..…………. 11实验四、 橡胶硫化曲线的测定 ….……………………….……………..…………. 16实验五、 橡胶的力学性能….…………………………….……………..…………. 22实验六、 橡胶的磨耗性能….…………………………….……………..…………. 27实验七、 功能性橡胶的制备….………………………… ……………..…………. 33实验一 橡胶的配方设计本实验属于设计性实验。一、 实验目的要求学生根据橡胶的使用条件和性能要求的不同, 进行橡胶的配方设计。熟悉橡胶各种配方的换算。下载后可任意编辑二、 胶料配方组成硫化胶料一般是由橡胶和各种配合剂组成。根据配方要求不同, 而有不同的橡胶品种和配合剂的选用和用量配比。配方组成一般包括基本配合组成、 常见配合组成和特别配合组成三类。配方中除橡胶弹性体及其并用物外, 配合剂基本配合组成必须包含有硫化剂、 促进剂、 活性剂和补强剂( 炭黑) 、 软化剂。常见配合组成除基本配合组成外, 尚包含耐热、 氧、 臭氧、 防老剂、 白色补强剂、 填充剂、 分散剂、 填料活性剂和偶联剂等。特别配合组成则添加某些特别性能要求的配合材料如交联剂、 抗静电剂、 紫外线吸收剂、 防霉剂、 阻燃剂和增粘剂。基本配方中一般配合剂组成不多, 特别是对生胶性能鉴定的基本配方, 要求少受配合剂的干扰, 性能反应敏感。如天然橡胶鉴定配方为: 生胶 100, 硫黄 3, 氧化锌 5, 促进剂 M 0.7,硬脂酸 0.5。合成橡胶使用的基本性能鉴定配方因胶种不同而异。基本配方至少包括生胶、 硫化剂、 促进剂、 活性剂、 补强剂、 软化剂、 防老剂。合成橡胶因在制造过程中已加有稳定剂, 可不需添加防老剂。配方以生胶为 100 份( 质量) , 其它配合剂用量相应地都以质量数来表示。基本配方通例组成为: 生胶 100, 硫黄 1.0-2.5, 促进剂 0.5-1.5, 氧化锌 3-5, 硬脂酸 0.5-2.0, 炭黑 40-50, 防老剂 0.25-1.5。 以下是橡胶中常见配合剂介绍。 常见硫化剂: 硫磺; 硫化促进...
