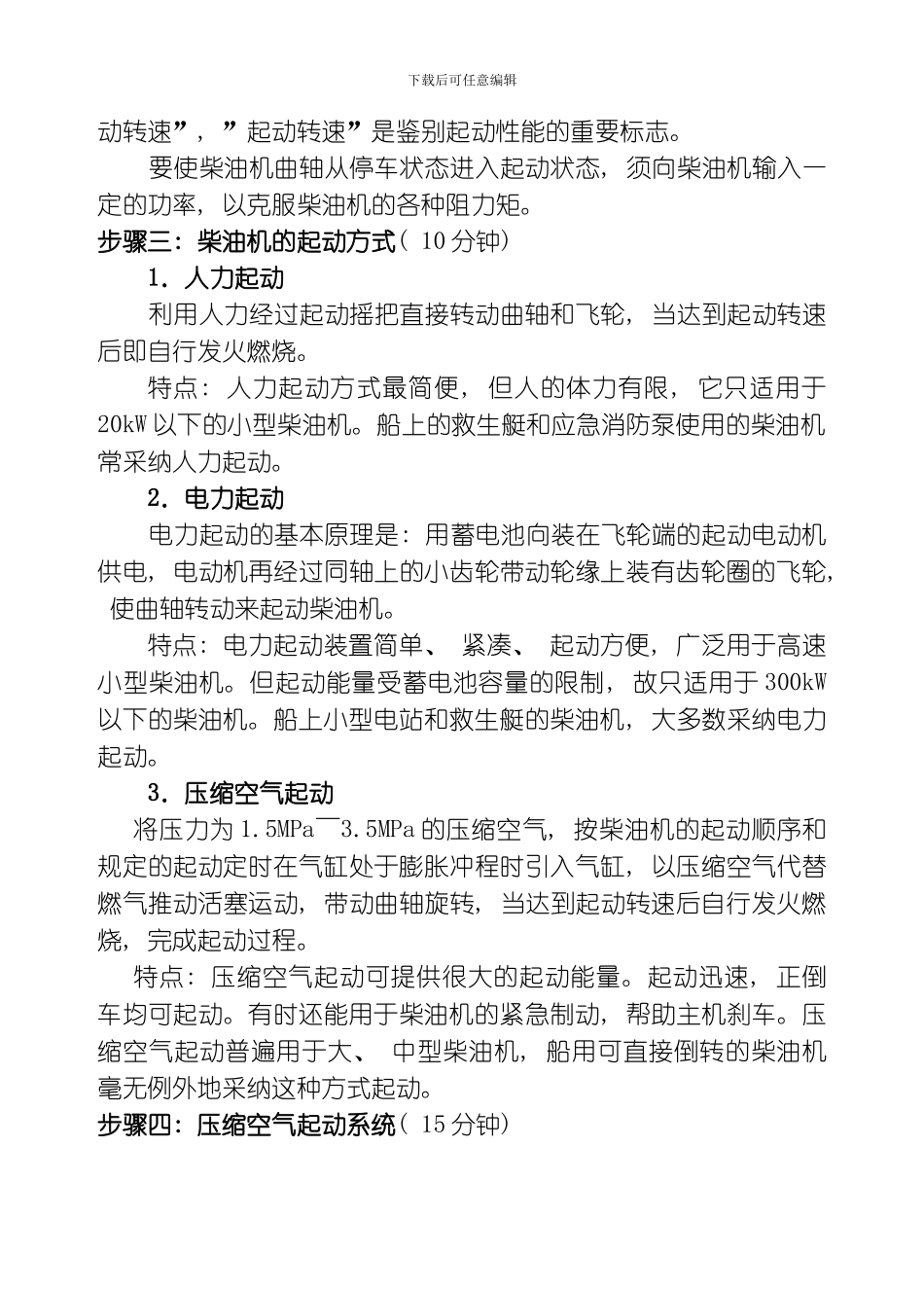

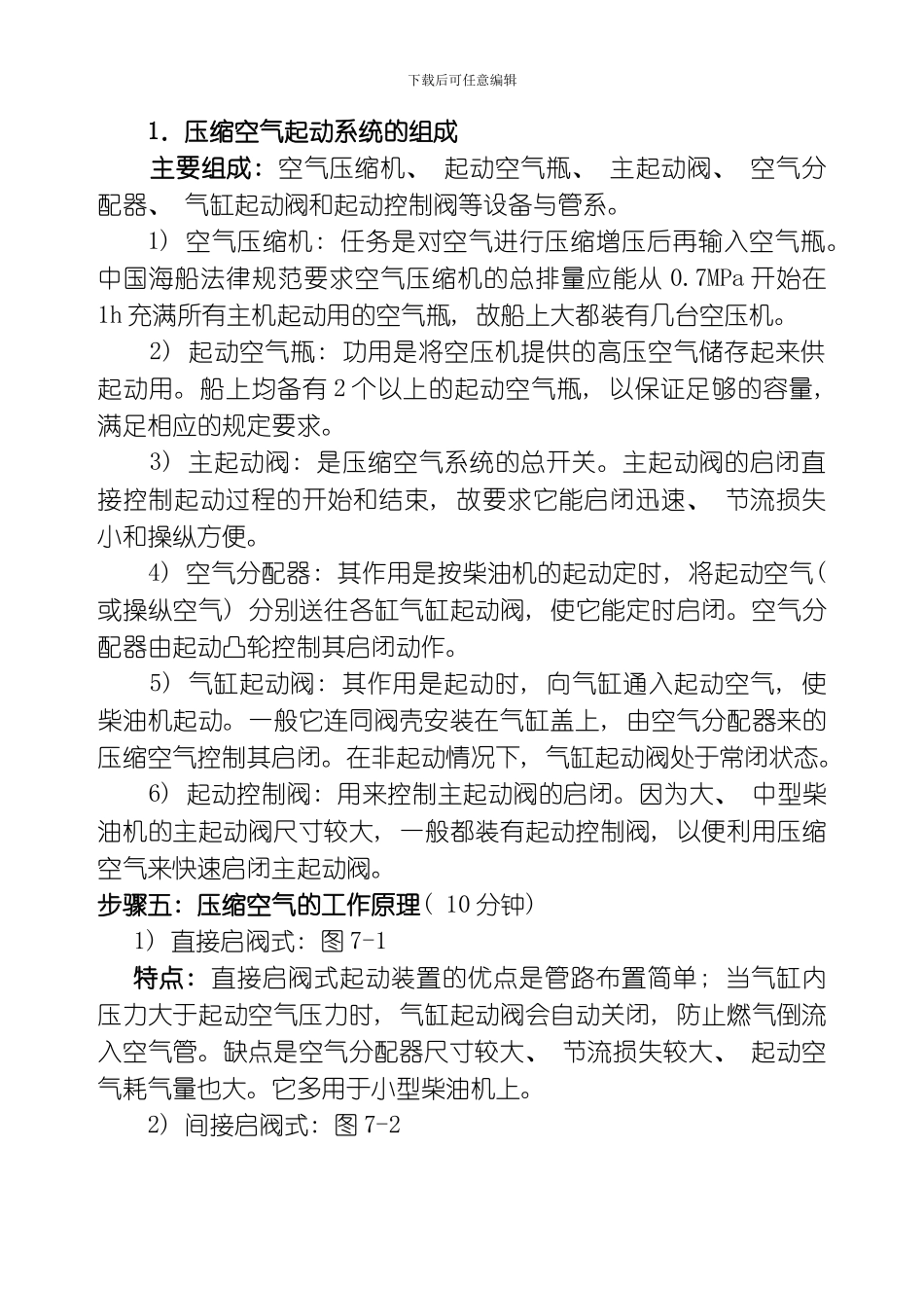

下载后可任意编辑武汉船舶职业技术学院《船舶内燃机使用及维修》课程教案( 课次: 23 学时: 2) ( 本课程适用专业: 轮机工程技术( 船舶内燃机方向) ) 课题: 起动装置教学目标: 知识目标: 了解柴油机起动方式, 掌握压缩空气起动系统原理、 类型、 条件。能力目标: 熟悉柴油机压缩空气起动主要设备, 明确空气起动系统线路图。教学重点: 压缩空气起动柴油机原理与结构。教学准备: 教学地点: 多媒体教室教具: 多媒体课件教材: 《船舶柴油机》, 徐立华主编教学方案的设计: 步骤一: 回顾与引入( 5 分钟) Q:图 5-6 中 Sulzer 柴油机曲轴箱油油循环系统线路图? A:至十字头、 曲轴箱、 换向伺服三路。至十字头需增压, 至曲轴箱、 换向伺服需减压。Q:图 6-3 中冷却系统循环线路图。A:开式海水系统和闭式淡水系统。Q:冷却系统的主要设备有哪些? A:冷却水泵、 膨胀水箱、 冷却器和节温吕。`步骤二: 起动原理( 10 分钟) 定义: 柴油机在外力驱动下, 从曲轴开始转动到自动运转的全过程称为柴油机的起动。 必须具备两个条件: 一要有外力使它先转起来, 二是转起来后还要能达到一定的转速。这个能使柴油机起动的最低转速称为”起下载后可任意编辑动转速”, ”起动转速”是鉴别起动性能的重要标志。 要使柴油机曲轴从停车状态进入起动状态, 须向柴油机输入一定的功率, 以克服柴油机的各种阻力矩。步骤三: 柴油机的起动方式( 10 分钟) 1．人力起动 利用人力经过起动摇把直接转动曲轴和飞轮, 当达到起动转速后即自行发火燃烧。特点: 人力起动方式最简便, 但人的体力有限, 它只适用于20kW 以下的小型柴油机。船上的救生艇和应急消防泵使用的柴油机常采纳人力起动。2．电力起动 电力起动的基本原理是: 用蓄电池向装在飞轮端的起动电动机供电, 电动机再经过同轴上的小齿轮带动轮缘上装有齿轮圈的飞轮, 使曲轴转动来起动柴油机。特点: 电力起动装置简单、 紧凑、 起动方便, 广泛用于高速小型柴油机。但起动能量受蓄电池容量的限制, 故只适用于 300kW以下的柴油机。船上小型电站和救生艇的柴油机, 大多数采纳电力起动。3．压缩空气起动将压力为 1.5MPa～3.5MPa 的压缩空气, 按柴油机的起动顺序和规定的起动定时在气缸处于膨胀冲程时引入气缸, 以压缩空气代替燃气推动活塞运动, 带动曲轴旋转, 当达到起动转速后自行发火燃烧, 完成起动过程。特点: 压缩空气起动可提供很大的起动能量。起动...
