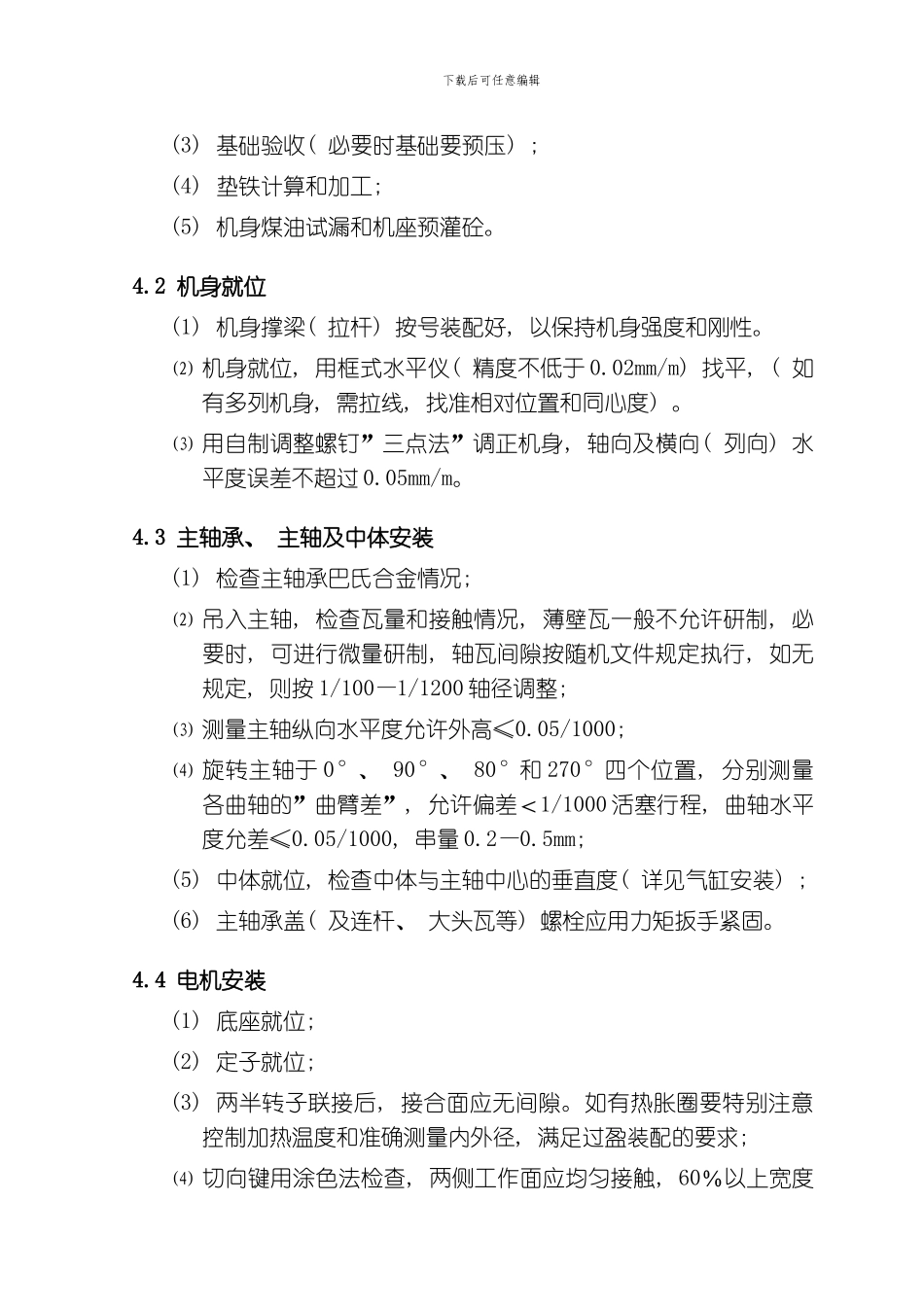

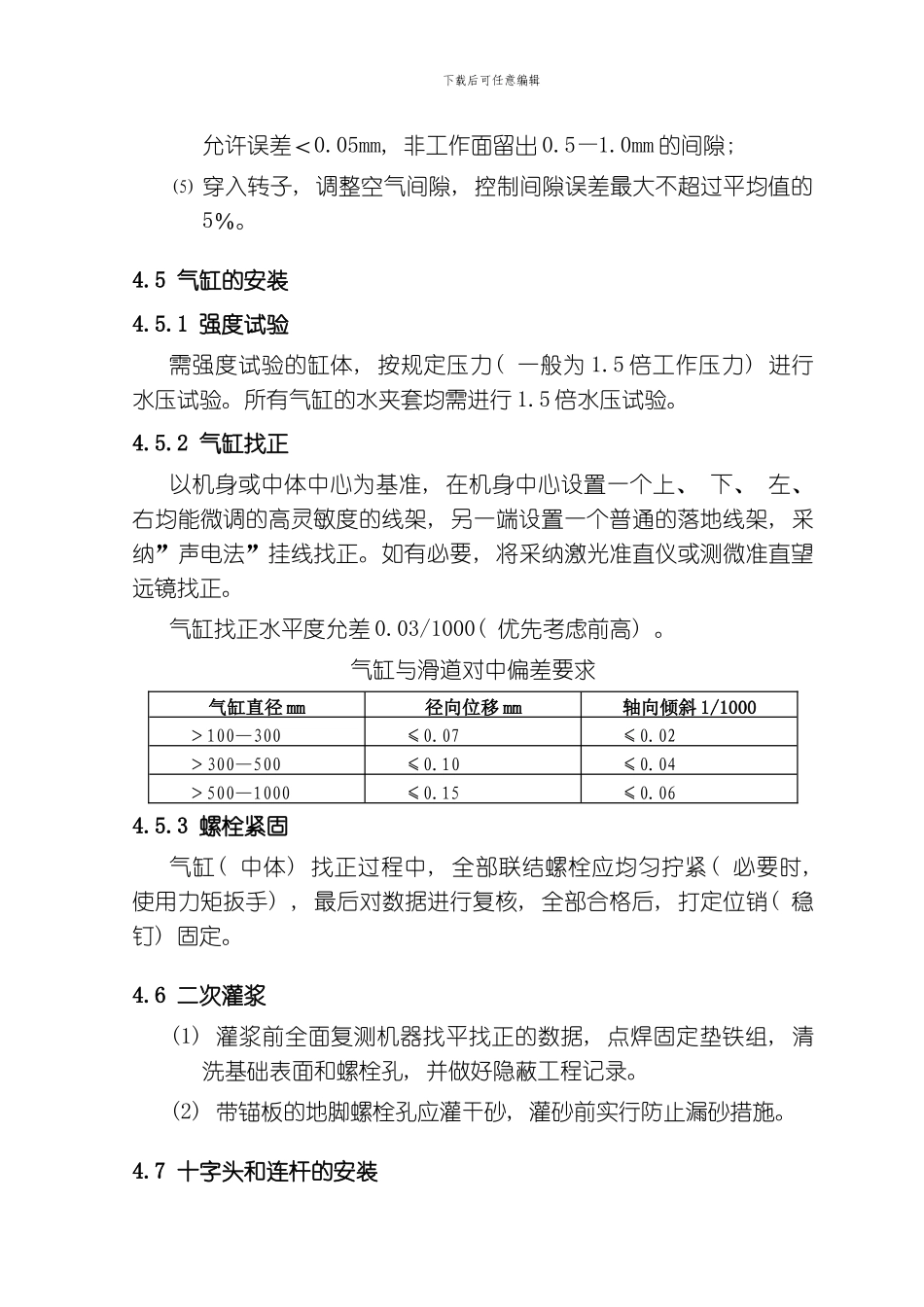

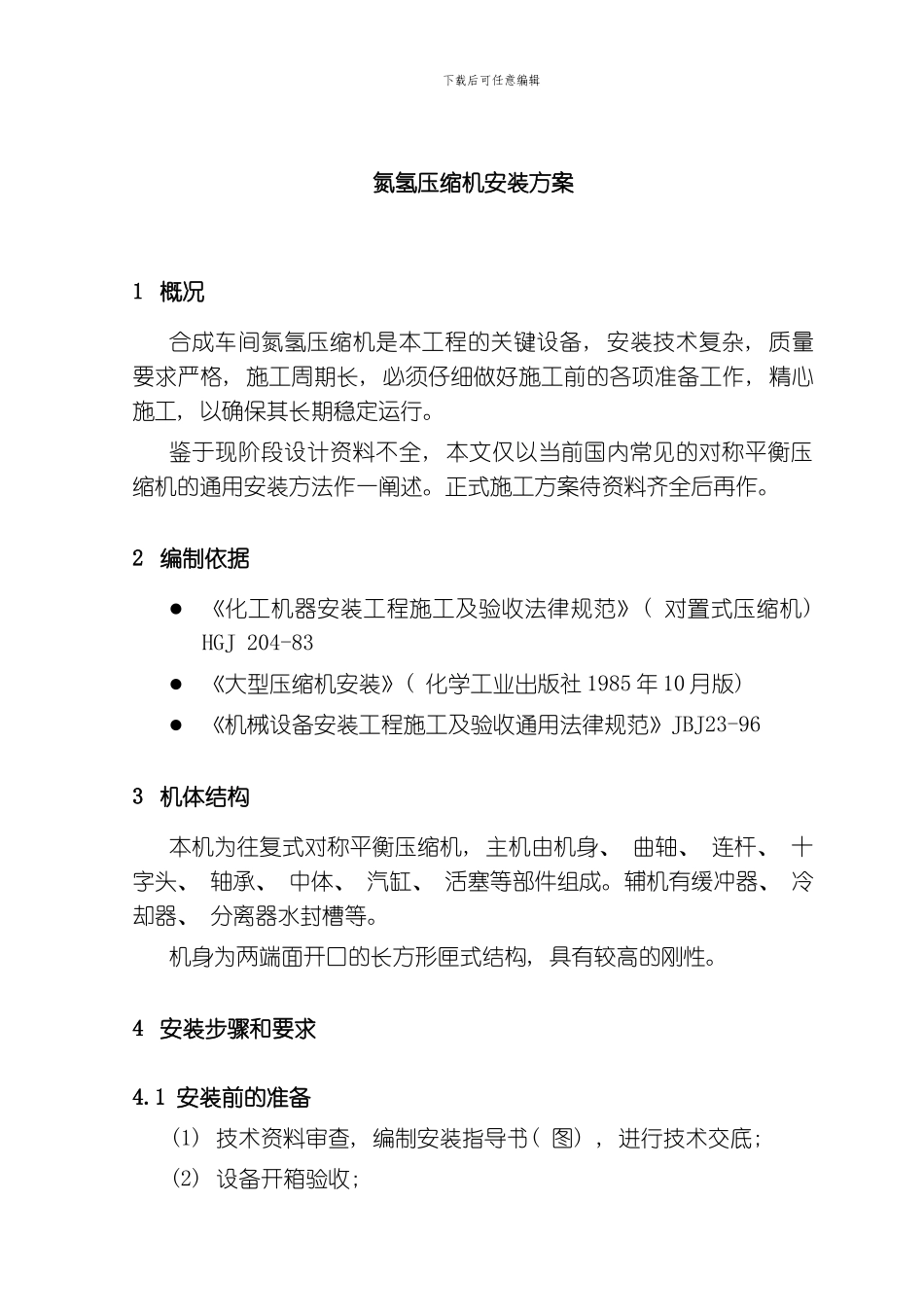

下载后可任意编辑氮氢压缩机安装方案1 概况合成车间氮氢压缩机是本工程的关键设备, 安装技术复杂, 质量要求严格, 施工周期长, 必须仔细做好施工前的各项准备工作, 精心施工, 以确保其长期稳定运行。鉴于现阶段设计资料不全, 本文仅以当前国内常见的对称平衡压缩机的通用安装方法作一阐述。正式施工方案待资料齐全后再作。2 编制依据《化工机器安装工程施工及验收法律规范》( 对置式压缩机) HGJ 204-83《大型压缩机安装》( 化学工业出版社 1985 年 10 月版) 《机械设备安装工程施工及验收通用法律规范》JBJ23-963 机体结构本机为往复式对称平衡压缩机, 主机由机身、 曲轴、 连杆、 十字头、 轴承、 中体、 汽缸、 活塞等部件组成。辅机有缓冲器、 冷却器、 分离器水封槽等。机身为两端面开口的长方形匣式结构, 具有较高的刚性。4 安装步骤和要求4.1 安装前的准备(1) 技术资料审查, 编制安装指导书( 图) , 进行技术交底; (2) 设备开箱验收; 下载后可任意编辑(3) 基础验收( 必要时基础要预压) ; (4) 垫铁计算和加工; (5) 机身煤油试漏和机座预灌砼。4.2 机身就位(1) 机身撑梁( 拉杆) 按号装配好, 以保持机身强度和刚性。(2) 机身就位, 用框式水平仪( 精度不低于 0.02mm/m) 找平, ( 如有多列机身, 需拉线, 找准相对位置和同心度) 。(3) 用自制调整螺钉”三点法”调正机身, 轴向及横向( 列向) 水平度误差不超过 0.05mm/m。4.3 主轴承、 主轴及中体安装(1) 检查主轴承巴氏合金情况; (2) 吊入主轴, 检查瓦量和接触情况, 薄壁瓦一般不允许研制, 必要时, 可进行微量研制, 轴瓦间隙按随机文件规定执行, 如无规定, 则按 1/100—1/1200 轴径调整; (3) 测量主轴纵向水平度允许外高≤0.05/1000; (4) 旋转主轴于 0°、 90°、 80°和 270°四个位置, 分别测量各曲轴的”曲臂差”, 允许偏差＜1/1000 活塞行程, 曲轴水平度允差≤0.05/1000, 串量 0.2—0.5mm; (5) 中体就位, 检查中体与主轴中心的垂直度( 详见气缸安装) ; (6) 主轴承盖( 及连杆、 大头瓦等) 螺栓应用力矩扳手紧固。4.4 电机安装(1) 底座就位; (2) 定子就位; (3) 两半转子联接后, 接合面应无间隙。如有热胀圈要特别注意控制加热温度和准确测量内外径, 满足过盈装配的要求; (4) 切向键用涂色法检查, 两侧工作面应均匀接触, 60％以上宽度下载后可任意编辑允许误差＜0.05mm...
