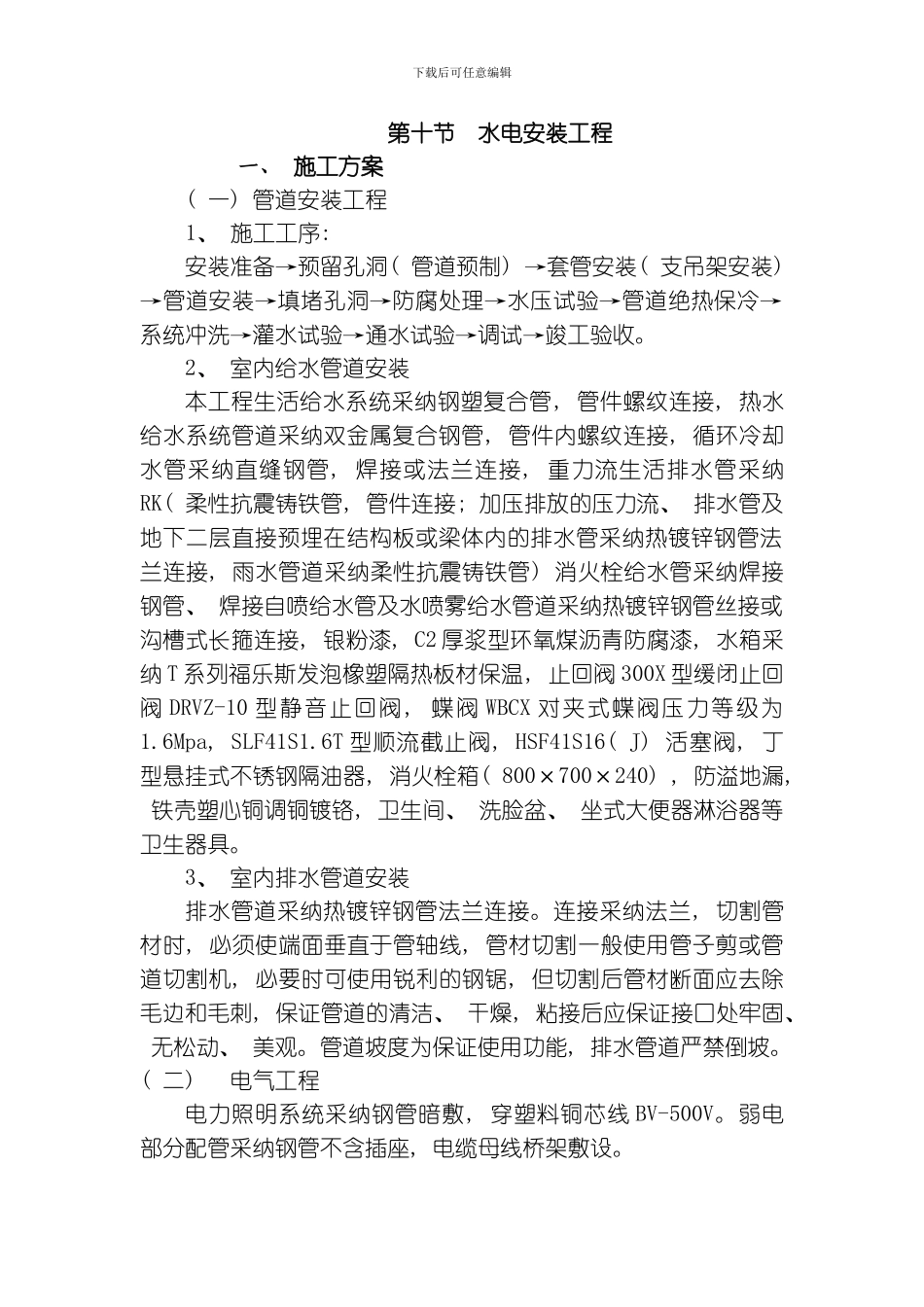

下载后可任意编辑第十节 水电安装工程一、 施工方案( 一) 管道安装工程1、 施工工序: 安装准备→预留孔洞( 管道预制) →套管安装( 支吊架安装) →管道安装→填堵孔洞→防腐处理→水压试验→管道绝热保冷→系统冲洗→灌水试验→通水试验→调试→竣工验收。2、 室内给水管道安装本工程生活给水系统采纳钢塑复合管, 管件螺纹连接, 热水给水系统管道采纳双金属复合钢管, 管件内螺纹连接, 循环冷却水管采纳直缝钢管, 焊接或法兰连接, 重力流生活排水管采纳RK( 柔性抗震铸铁管, 管件连接; 加压排放的压力流、 排水管及地下二层直接预埋在结构板或梁体内的排水管采纳热镀锌钢管法兰连接, 雨水管道采纳柔性抗震铸铁管) 消火栓给水管采纳焊接钢管、 焊接自喷给水管及水喷雾给水管道采纳热镀锌钢管丝接或沟槽式长箍连接, 银粉漆, C2 厚浆型环氧煤沥青防腐漆, 水箱采纳 T 系列福乐斯发泡橡塑隔热板材保温, 止回阀 300X 型缓闭止回阀 DRVZ-10 型静音止回阀, 蝶阀 WBCX 对夹式蝶阀压力等级为1.6Mpa, SLF41S1.6T 型顺流截止阀, HSF41S16( J) 活塞阀, 丁型悬挂式不锈钢隔油器, 消火栓箱( 800×700×240) , 防溢地漏, 铁壳塑心铜调铜镀铬, 卫生间、 洗脸盆、 坐式大便器淋浴器等卫生器具。3、 室内排水管道安装排水管道采纳热镀锌钢管法兰连接。连接采纳法兰, 切割管材时, 必须使端面垂直于管轴线, 管材切割一般使用管子剪或管道切割机, 必要时可使用锐利的钢锯, 但切割后管材断面应去除毛边和毛刺, 保证管道的清洁、 干燥, 粘接后应保证接口处牢固、 无松动、 美观。管道坡度为保证使用功能, 排水管道严禁倒坡。( 二) 电气工程电力照明系统采纳钢管暗敷, 穿塑料铜芯线 BV-500V。弱电部分配管采纳钢管不含插座, 电缆母线桥架敷设。下载后可任意编辑1、 配管及管内穿线( 1) 配管配管的目的是保护导线, 因而要求管路畅通到位, 便于穿线及用户以后更换导线, 并接地可靠。配管工作是电气工程中最普通、 最基础性的工作, 其安装质量的好坏直接影响到创优工作的成败。暗配管预埋质量不好将造成土建大面积的剔凿, 严重影响结构强度; 明配管质量将直接影响创优的观感效果。凡敷设在需要破坏装饰或结构后方能见到的配管为暗配管, 除暗配管之外的配管为明配管。暗配管包括敷设在墙体、 顶板结构内的以及固定封闭的井内的配管。不封闭式竖井通道内的配管为明配管, 其管路走向及支架、 固...
