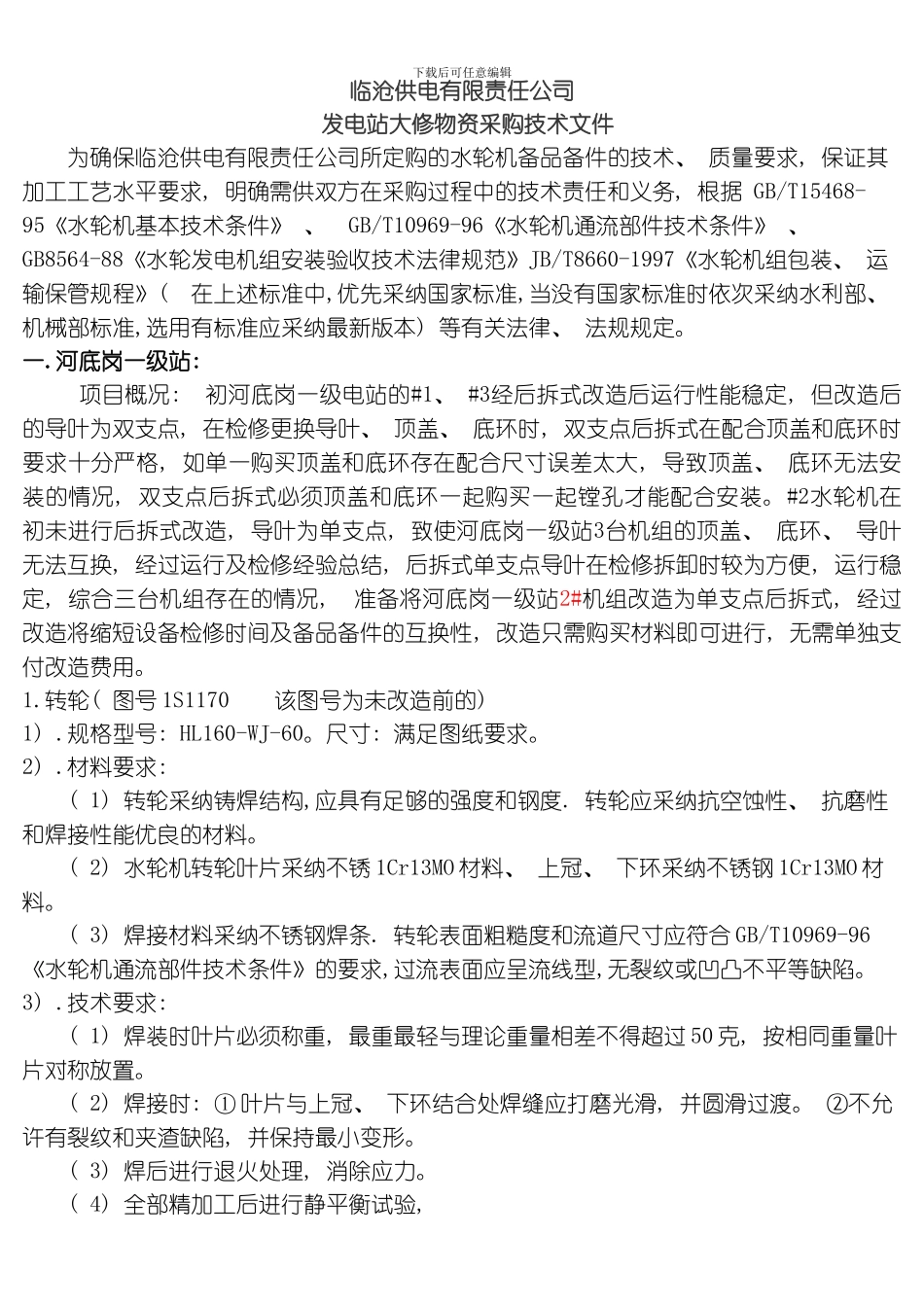

下载后可任意编辑临沧供电有限责任公司 发电站大修物资采购技术文件为确保临沧供电有限责任公司所定购的水轮机备品备件的技术、 质量要求, 保证其加工工艺水平要求, 明确需供双方在采购过程中的技术责任和义务, 根据 GB/T15468-95《水轮机基本技术条件》 、 GB/T10969-96《水轮机通流部件技术条件》 、 GB8564-88《水轮发电机组安装验收技术法律规范》JB/T8660-1997《水轮机组包装、 运输保管规程》( 在上述标准中,优先采纳国家标准,当没有国家标准时依次采纳水利部、 机械部标准,选用有标准应采纳最新版本) 等有关法律、 法规规定。一.河底岗一级站:项目概况: 初河底岗一级电站的#1、 #3经后拆式改造后运行性能稳定, 但改造后的导叶为双支点, 在检修更换导叶、 顶盖、 底环时, 双支点后拆式在配合顶盖和底环时要求十分严格, 如单一购买顶盖和底环存在配合尺寸误差太大, 导致顶盖、 底环无法安装的情况, 双支点后拆式必须顶盖和底环一起购买一起镗孔才能配合安装。#2水轮机在 初未进行后拆式改造, 导叶为单支点, 致使河底岗一级站3台机组的顶盖、 底环、 导叶无法互换, 经过运行及检修经验总结, 后拆式单支点导叶在检修拆卸时较为方便, 运行稳定, 综合三台机组存在的情况, 准备将河底岗一级站2#机组改造为单支点后拆式, 经过改造将缩短设备检修时间及备品备件的互换性, 改造只需购买材料即可进行, 无需单独支付改造费用。1.转轮( 图号 1S1170 该图号为未改造前的) 1) .规格型号: HL160-WJ-60。尺寸: 满足图纸要求。2) .材料要求: ( 1) 转轮采纳铸焊结构,应具有足够的强度和钢度. 转轮应采纳抗空蚀性、 抗磨性和焊接性能优良的材料。( 2) 水轮机转轮叶片采纳不锈 1Cr13MO 材料、 上冠、 下环采纳不锈钢 1Cr13MO 材料。( 3) 焊接材料采纳不锈钢焊条. 转轮表面粗糙度和流道尺寸应符合 GB/T10969-96《水轮机通流部件技术条件》的要求,过流表面应呈流线型,无裂纹或凹凸不平等缺陷。3) .技术要求: ( 1) 焊装时叶片必须称重, 最重最轻与理论重量相差不得超过 50 克, 按相同重量叶片对称放置。( 2) 焊接时: ① 叶片与上冠、 下环结合处焊缝应打磨光滑, 并圆滑过渡。 ②不允许有裂纹和夹渣缺陷, 并保持最小变形。 ( 3) 焊后进行退火处理, 消除应力。( 4) 全部精加工后进行静平衡试验, 下载后可任意编辑( 5) 按中小型水轮机质量分等规定检查。 ( 6) 必须有出产...
