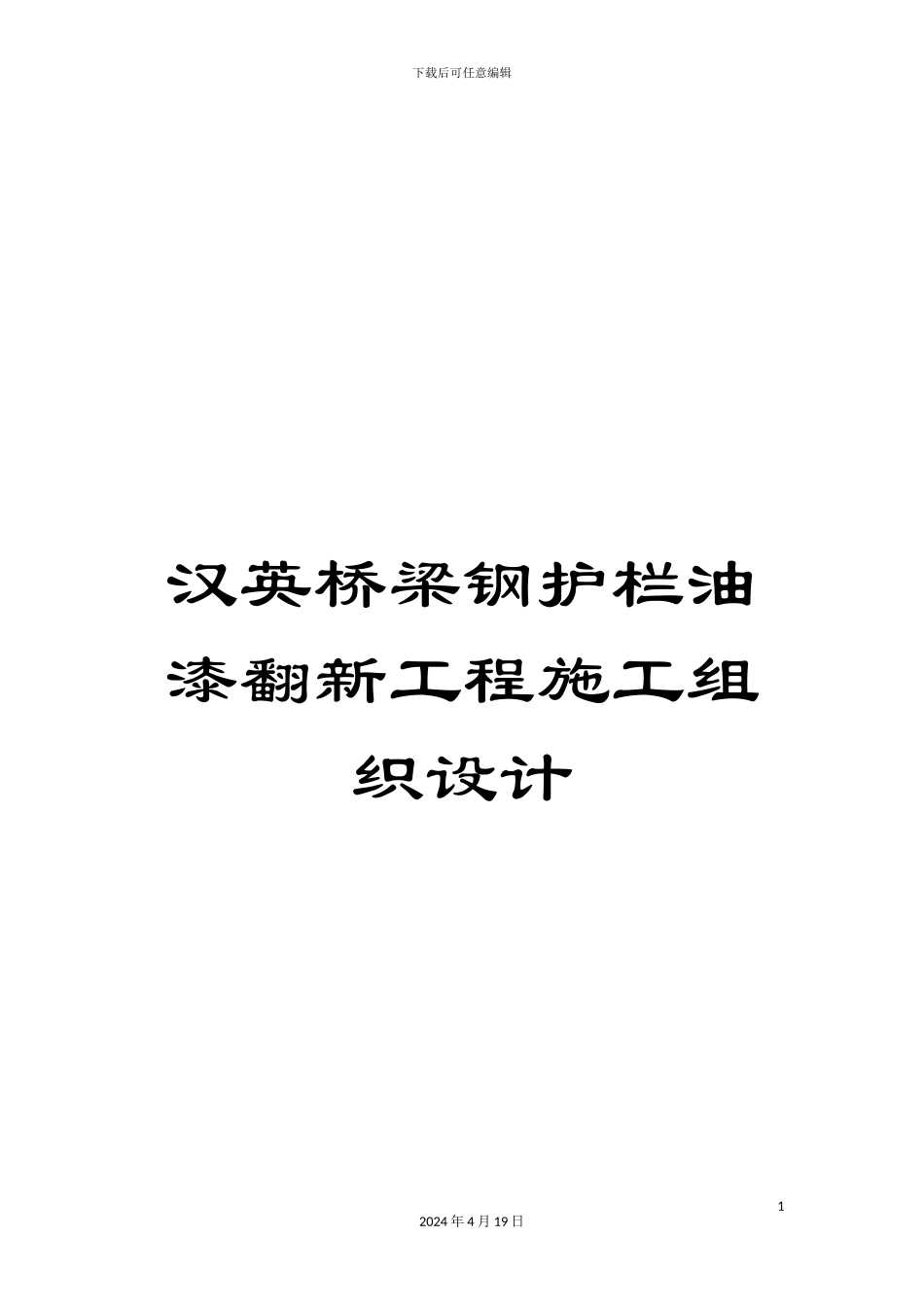

下载后可任意编辑汉英桥梁钢护栏油漆翻新工程施工组织设计12024 年 4 月 19 日下载后可任意编辑汉英高速公路桥梁钢护栏油漆翻新工程施工组织设计一、编制依据1、《公路桥涵养护法律规范》JTJ H11- 2、《公路桥涵施工技术法律规范》JTJ041- 3、《公路工程质量检验评定标准》JTG F80/1- 4、国标《安全色》(GB2893-92)。 5、《高速公路交通工程钢构件防腐技术条件》(GB/T18226- )。6、《高速公路交通安全设施设计及施工技术法律规范》JTJ074-94。 7、《道路交通标志和标线》(GB5768-199)。 8、中华人民共和国行业标准《公路交通安全设施标准汇编》人民交通出版社 1999 年出版。 二、工程概况1、工程名称:汉英高速公路桥梁钢护栏油漆翻新工程;2、业主: 3、施工单位: 4、工程内容:武汉至英山高速公路谌家矶至周铺段,起点衔接中环线及汉施公路的平安铺互通,终点经过周铺互通与武汉市绕城公路衔接,路线全长 27.373Km,桩号范围为 S5 K0+000~K27+373,全线包括特大桥 2 座、大桥 3 座、中小桥 14 座、天桥 10 座、匝道桥 10 座。路22024 年 4 月 19 日下载后可任意编辑段内所有桥梁(含互通匝道)钢护栏均在本工程施工范围;5、工程规模:28 座桥梁钢护栏共计 18348.4 米;6、气候情况:该工程处于秋季、冬季施工;7、本项目对工程的建设要求是保证工程质量和施工安全,有效控制施工工期。三、主要病害汇总及工程量、预算根据现场勘测的实际情况显示,汉英高速全线桥梁护栏存在不同程度的锈蚀情况。主要为钢护栏表面油漆脱落、氧化锈蚀严重。典型病害现场照片如下: 32024 年 4 月 19 日下载后可任意编辑桥面钢护栏除锈刷漆工程量汇总表序号桩号桥梁名称桥长(m)钢护栏长度(m)备注1HMK0+220平安铺互通 HM 匝道2034062HJK0+578平安铺互通 HJ 匝道3376743HQK0+124平安铺互通 HQ 匝道2985964HPK0+138平安铺互通 HP 匝道3286565HNK0+224平安铺互通 HN 匝道631266K2+248.505新河大桥284156827K4+601.6巨龙互通主线桥85617128EK0+310巨龙 E 匝道桥47.895.69K6+115胜海湖大桥12625211K7+998武湖咀中桥6613212K9+100一排渠中桥6613213K10+092二排渠中桥6613214K10+554K10+554 中桥459016K11+172.5东治河中桥7715417K11+570K11+570 小桥204018K12+505三排渠中桥8617219K13+207.5四排渠中桥6613220K13+605.5长河中桥6613221K17+938武湖特大桥2377475425K27+094.262周铺互通立交桥54310862...
