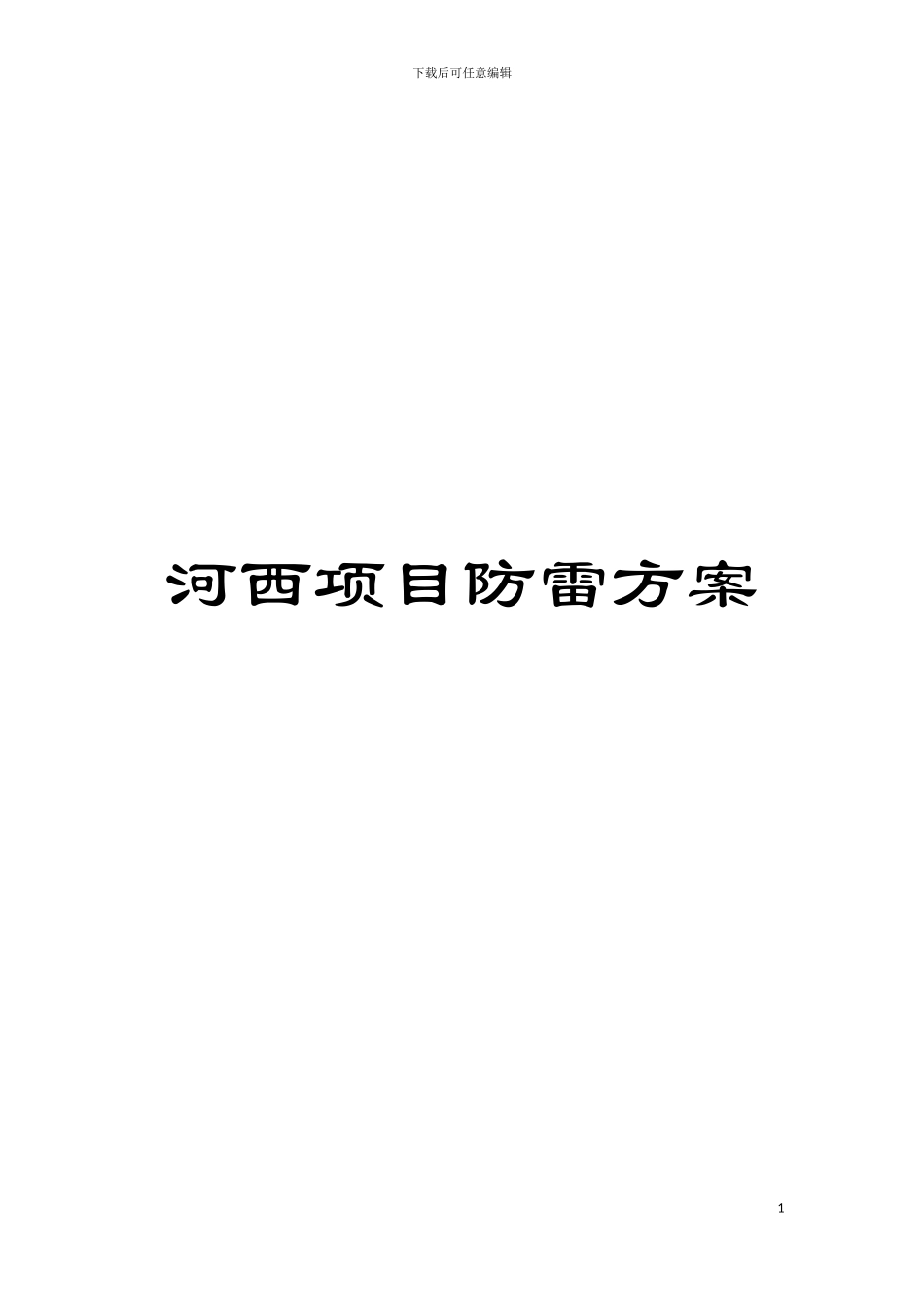

河西项目防雷方案模板

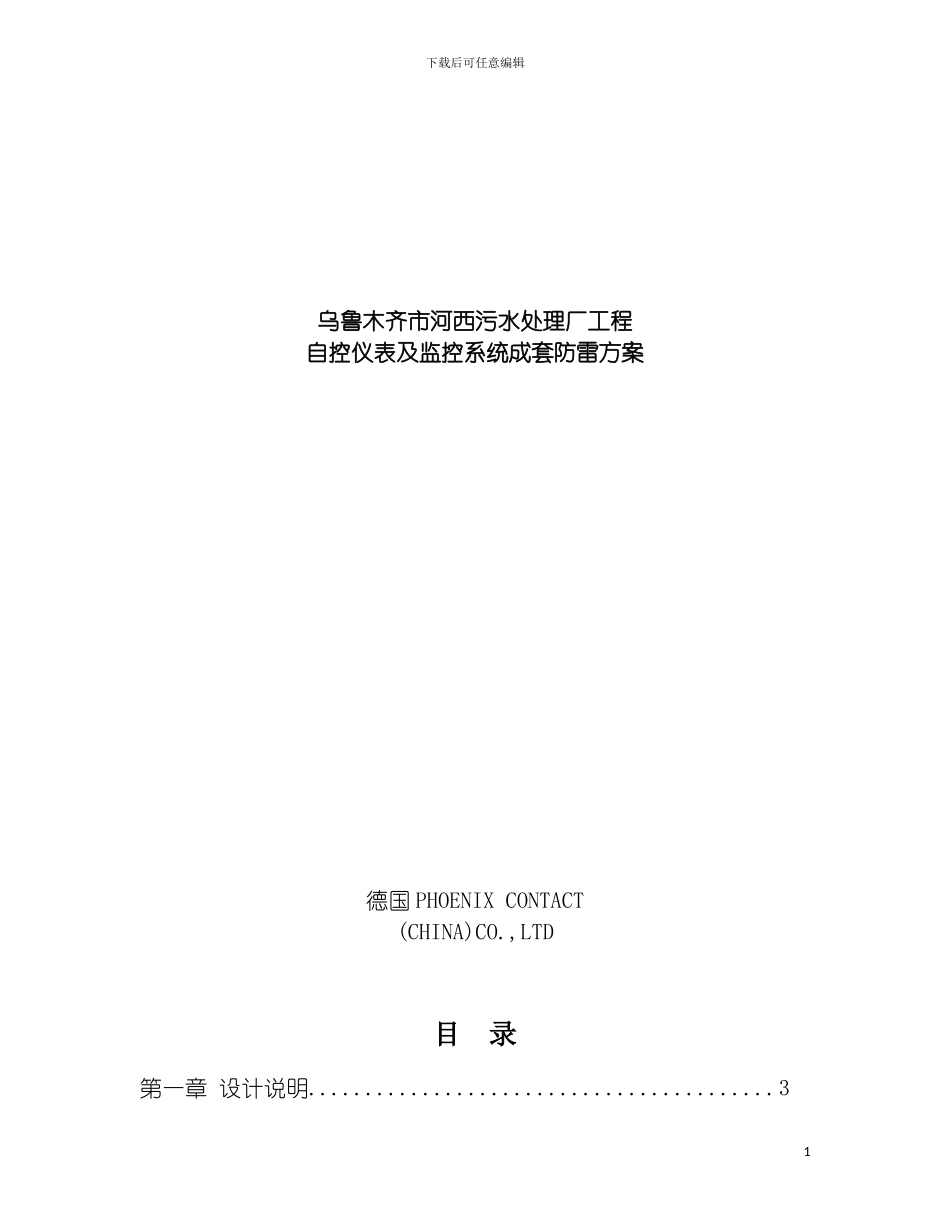

下载后可任意编辑河西项目防雷方案1下载后可任意编辑乌鲁木齐市河西污水处理厂工程自控仪表及监控系统成套防雷方案德国 PHOENIX CONTACT(CHINA)CO.,LTD目 录第一章 设计说明.........................................31下载后可任意编辑1.1 概述...............................................31.2 项目概况...........................................41.3 设计依据...........................................4第二章 设计方案........................................102.1 设计范围..........................................102.2 防电涌保护配置原则................................102.3 防电涌保护配置说明................................102.3.1 电源保护......................................102.3.2 信号避雷器...................................112.3.3 网络避雷器....................................132.4 电涌保护器性能参数................................142.5 配置清单..........................................142下载后可任意编辑第一章 设计说明1.1 概述随着经济的进展, 高新技术在各行各业的推广应用, 电子计算机与各类通讯设备之间已经实现了智能化联网。随着系统的完善, 其取得的经济效益和社会效益逐步得到了体现。然而, 频繁的雷害也已对许多设备的正常工作造成了一定的影响和危害, 并给运行维护工作带来较大的压力, 特别是对精密电子设备的损害造成的损失尤为巨大。雷电对电气设备的影响, 主要由以下四个方面造成: 1、 直击雷 直击雷蕴含极大的能量, 电压峰值可达5000KV, 具有极大的破坏力。如建筑物直接被雷电击中, 巨大的雷电流沿引下线入地, 会造成以下三种影响:  巨大的雷电流在数微秒时间内流入地下, 使地电位迅速抬高, 造成反击事故, 危害人身和设备安全。 雷电流产生强大的电磁波, 在电源线和信号线上感应极高的脉冲电压。 雷电流流经电气设备产生极高的热量, 造成火灾或爆炸事故。2、 传导雷远处的雷电击中线路或因电磁感应产生的极高电压, 由室外电源线路和通信线路传至建筑物内, 损坏电气设备。3、 感应雷云层之间的频繁放电产生强大的电磁波, 在电源线和信号线上3下载后可任意编辑感应极高的脉冲电压, 峰值可达50KV。4、 开关过电压供电系统中的电感性和电容性负载开启或断开、 地极短路、 电源线路短路等, 都能在电源线路上...
