海绵城市施工方案样本

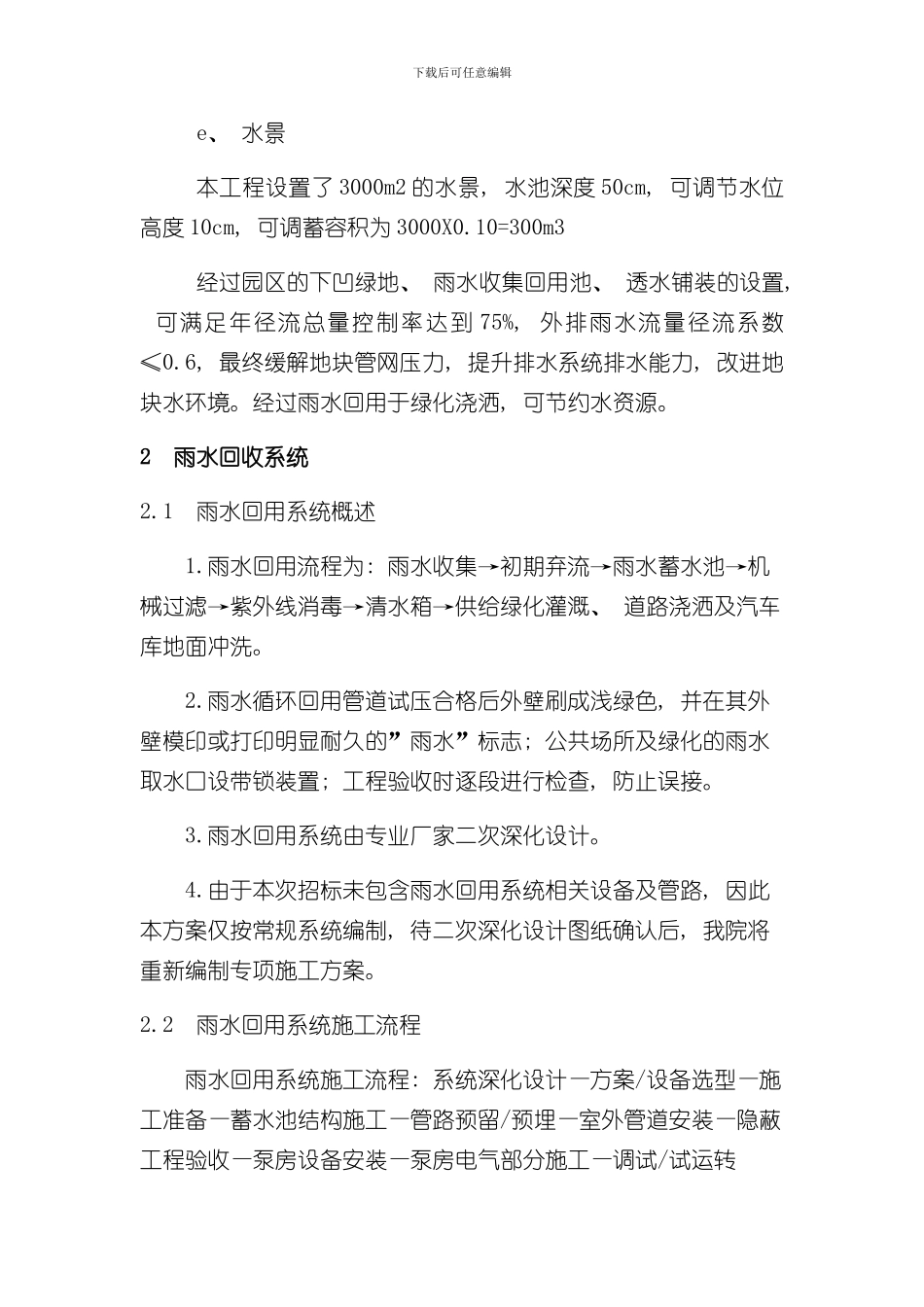

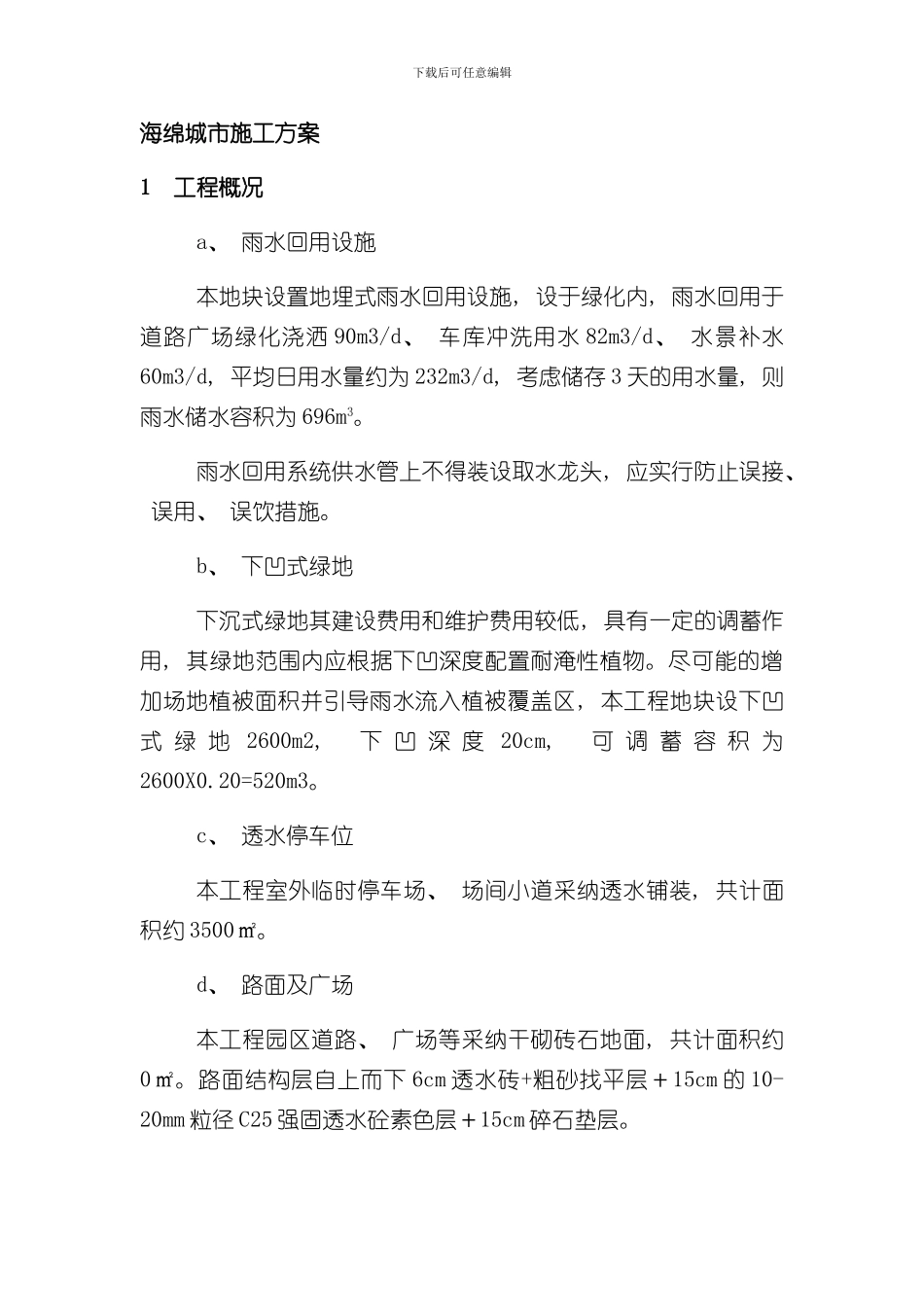

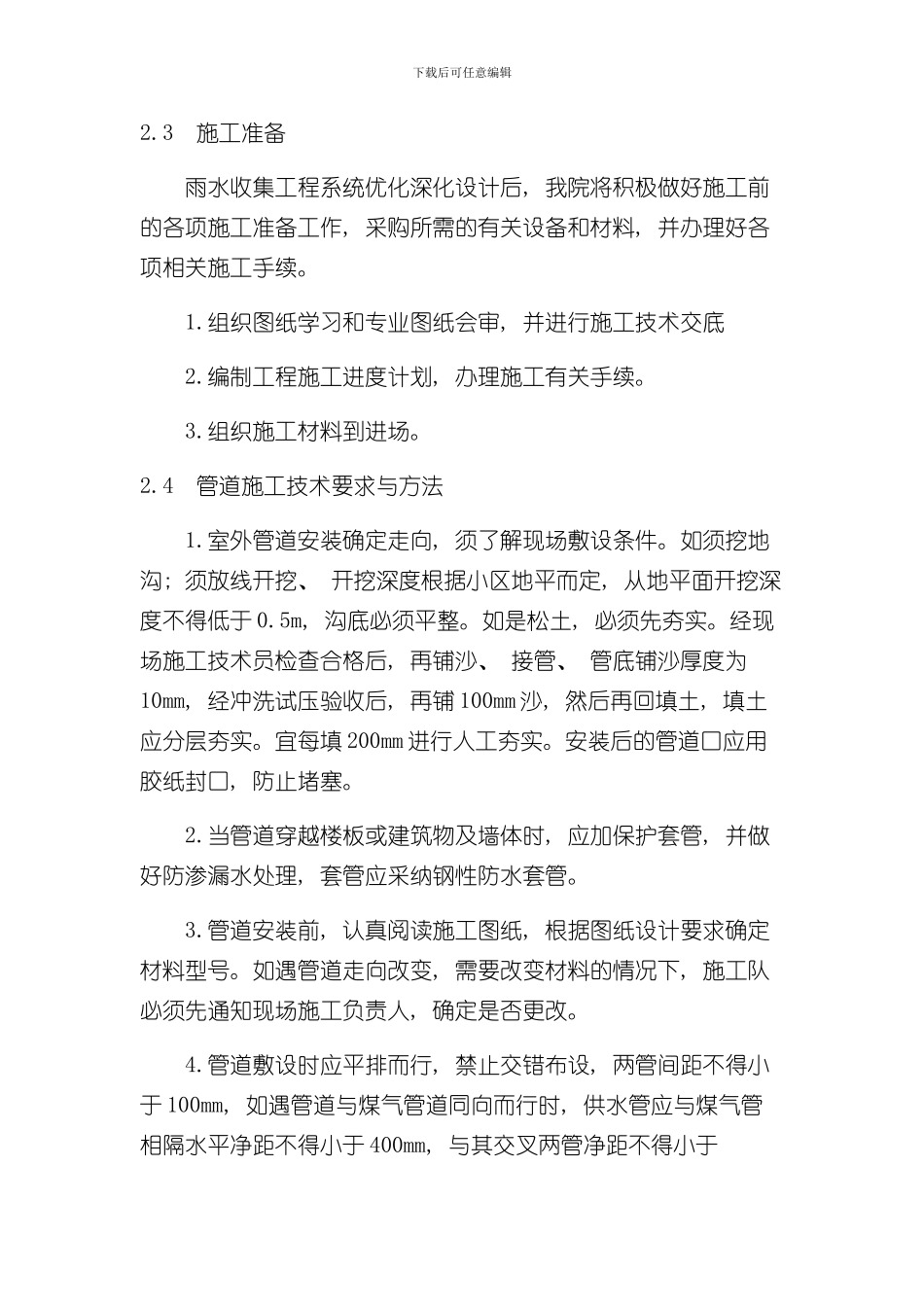

下载后可任意编辑海绵城市施工方案1 工程概况a、 雨水回用设施本地块设置地埋式雨水回用设施, 设于绿化内, 雨水回用于道路广场绿化浇洒 90m3/d、 车库冲洗用水 82m3/d、 水景补水60m3/d, 平均日用水量约为 232m3/d, 考虑储存 3 天的用水量, 则雨水储水容积为 696m3。雨水回用系统供水管上不得装设取水龙头, 应实行防止误接、 误用、 误饮措施。b、 下凹式绿地下沉式绿地其建设费用和维护费用较低, 具有一定的调蓄作用, 其绿地范围内应根据下凹深度配置耐淹性植物。尽可能的增加场地植被面积并引导雨水流入植被覆盖区, 本工程地块设下凹式 绿 地 2600m2, 下 凹 深 度 20cm, 可 调 蓄 容 积 为2600X0.20=520m3。c、 透水停车位本工程室外临时停车场、 场间小道采纳透水铺装, 共计面积约 3500㎡。d、 路面及广场本工程园区道路、 广场等采纳干砌砖石地面, 共计面积约 0㎡。路面结构层自上而下 6cm 透水砖+粗砂找平层＋15cm 的 10-20mm 粒径 C25 强固透水砼素色层＋15cm 碎石垫层。下载后可任意编辑e、 水景本工程设置了 3000m2 的水景, 水池深度 50cm, 可调节水位高度 10cm, 可调蓄容积为 3000X0.10=300m3经过园区的下凹绿地、 雨水收集回用池、 透水铺装的设置, 可满足年径流总量控制率达到 75%, 外排雨水流量径流系数≤0.6, 最终缓解地块管网压力, 提升排水系统排水能力, 改进地块水环境。经过雨水回用于绿化浇洒, 可节约水资源。2 雨水回收系统2.1 雨水回用系统概述1.雨水回用流程为: 雨水收集→初期弃流→雨水蓄水池→机械过滤→紫外线消毒→清水箱→供给绿化灌溉、 道路浇洒及汽车库地面冲洗。2.雨水循环回用管道试压合格后外壁刷成浅绿色, 并在其外壁模印或打印明显耐久的”雨水”标志; 公共场所及绿化的雨水取水口设带锁装置; 工程验收时逐段进行检查, 防止误接。3.雨水回用系统由专业厂家二次深化设计。4.由于本次招标未包含雨水回用系统相关设备及管路, 因此本方案仅按常规系统编制, 待二次深化设计图纸确认后, 我院将重新编制专项施工方案。2.2 雨水回用系统施工流程雨水回用系统施工流程: 系统深化设计—方案/设备选型—施工准备—蓄水池结构施工—管路预留/预埋—室外管道安装—隐蔽工程验收—泵房设备安装—泵房电气部分施工—调试/试运转下载后可任意编辑2.3 施工准备 雨水收集工程系统优化深化设计后, 我院将积极做好施工前的各项施工准备工作...
