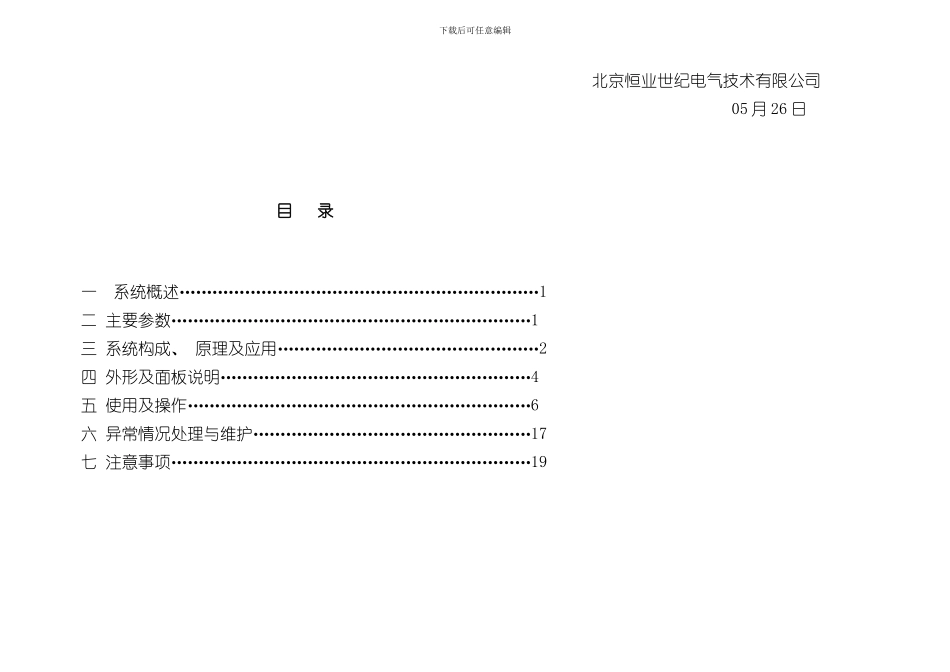

下载后可任意编辑制造厂: 北京恒业世纪科技股份有限公司地址: 北京市丰台区西罗园南里甲35 号电话: 传真: 邮编: 100068网址: 5000.com 版本号: 0805——产品使用前请详细阅读使用说明书————产品变更不影响使用时不另行说明——HY2711E 多线消防电话总机 ——使用说明书 下载后可任意编辑北京恒业世纪电气技术有限公司 05 月 26 日目 录一 系统概述…………………………………………………………1二 主要参数…………………………………………………………1三 系统构成、 原理及应用…………………………………………2四 外形及面板说明…………………………………………………4五 使用及操作………………………………………………………6六 异常情况处理与维护……………………………………………17七 注意事项…………………………………………………………19下载后可任意编辑一 产品概述HY2711E 多线消防电话系统是消防专用通讯设备, 系统由 HY2712D 消防电话分机、 HY2714D 消防电话插孔、 HY2713 手提分机、 外供的 DC24V 直流电源及 24V 备用电池共同构成。该系统具有以下性能特点: 1．1 总机最多可配接 40 路分机, 每路分机有独立的两根通话线。总机按容量分为 8、 16、 24、 32、 40 路不同型号产品。1．2 系统实时自动巡检, 对每路通话线路实时监测, 发现断路或短路故障及时报警。当有分机摘机呼叫, 总机最多在 1 秒之内做出呼叫反应。1．3 总机采纳液晶汉字图形显示, 经过显示汉字菜单及汉字提示信息, 非常直观的显示了各种功能操作及通话呼叫状态, 使用非常便利。1．4 总机中使用了一片大容量的 FLASH 存储器, 能够存储 9 小时以上的通话录音, 及 500 条呼叫通话记录, 能准确记录每部分机呼叫、 通话发生的时间、 类型及通话内容。下载后可任意编辑二 技术规格2.1 规格型号8 门16 门24 门32 门40 门HY2711E/8HY2711E/16HY2711E/24HY2711E/32HY2711E/402.2 主要参数电源: 直流 24V±10%,最大工作电流约 0.5A线路电阻( 包括导线电阻和连接点接触电阻) 最大不超过 70 欧姆总机容量: 最多 40 部分机线路长度: 最大 1500 米分机耗电: 监视电流〈 0.3mA; 通话电流〈 30mA话音频率范围: 300～3400Hz话音传输损耗: 〈 5dB外形结构: 采纳 3U 标准上架式结构尺寸和重量宽 度: 482.6mm高 度: 132.5mm(3U 标准)...
