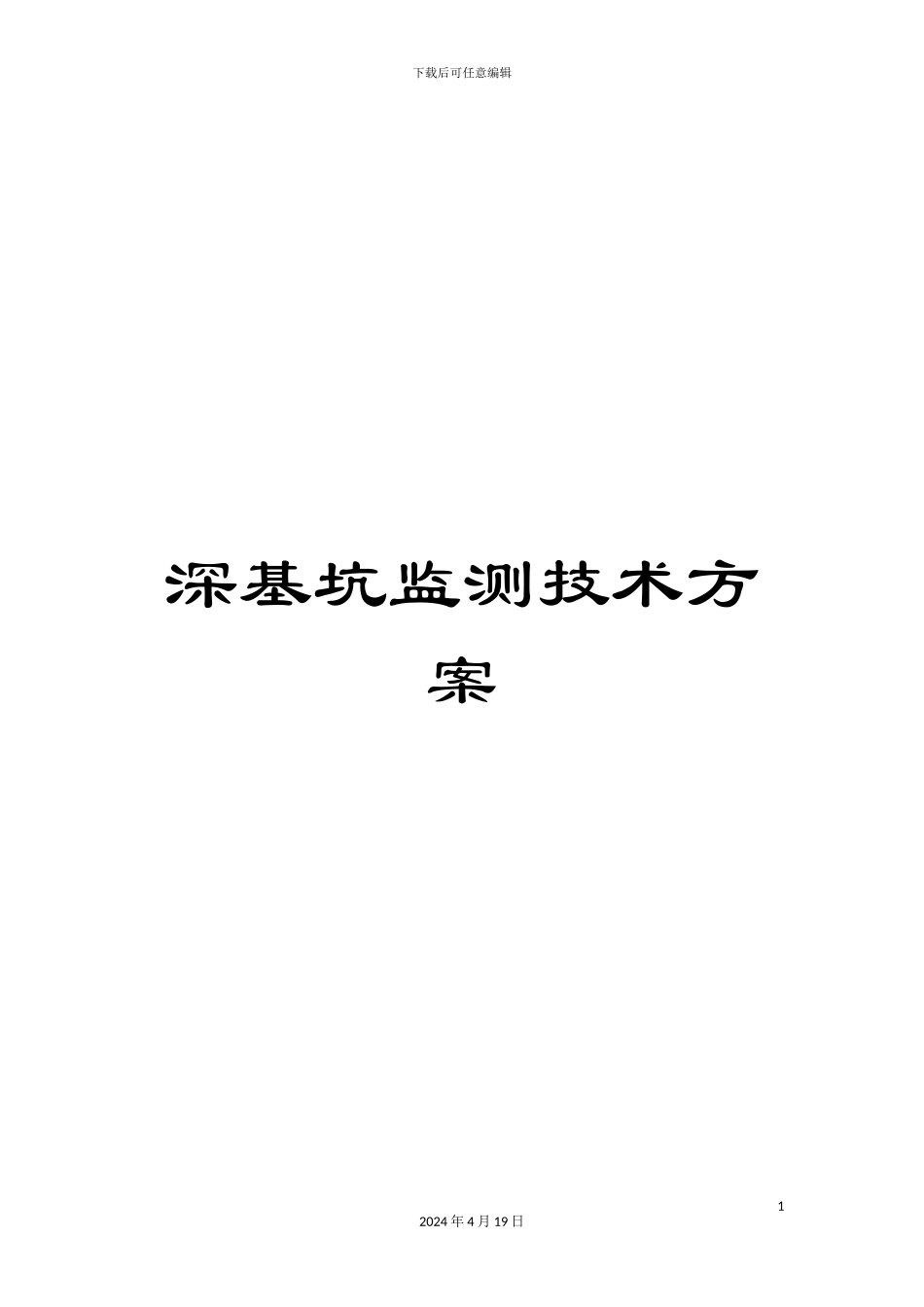

深基坑监测技术方案

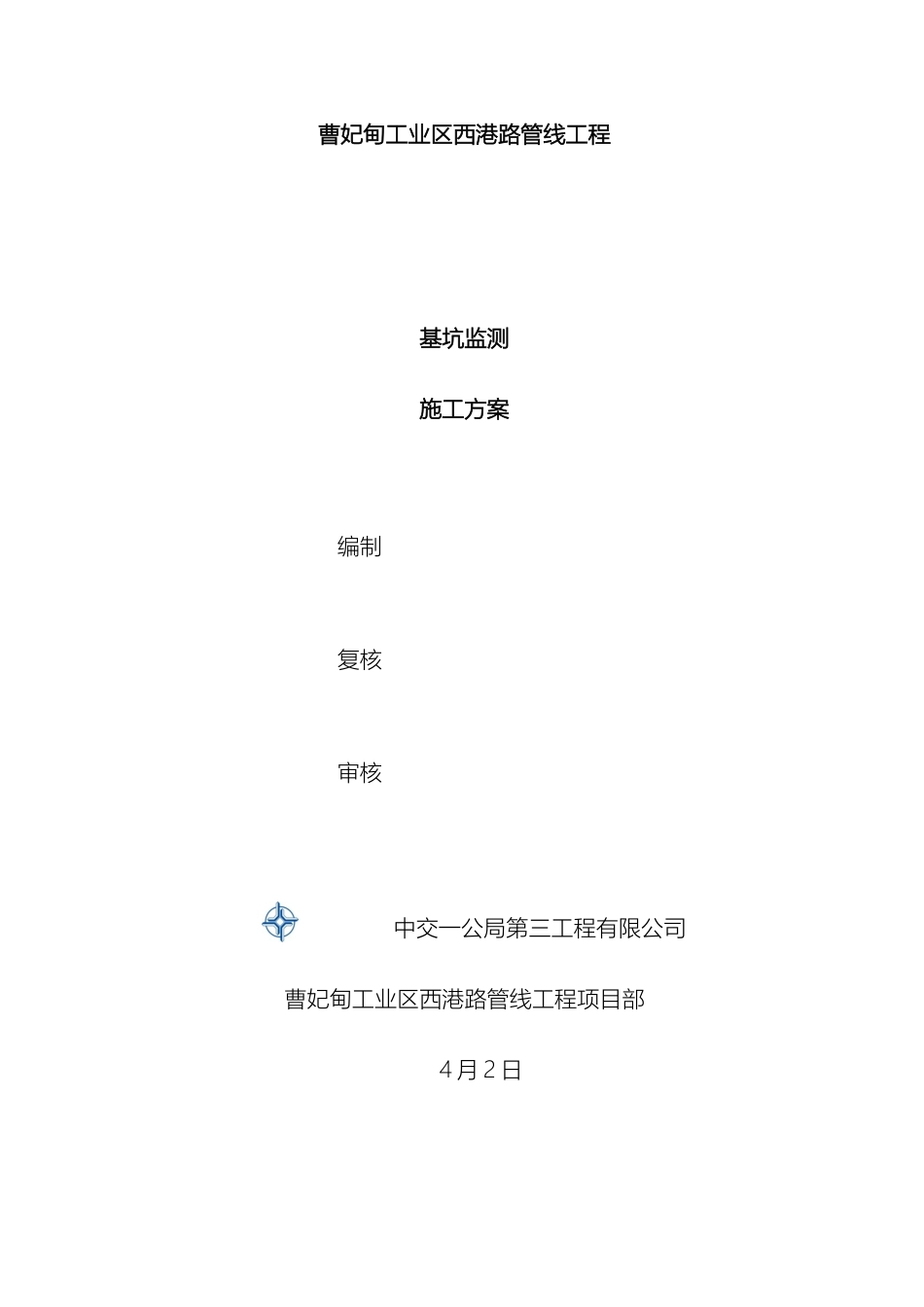

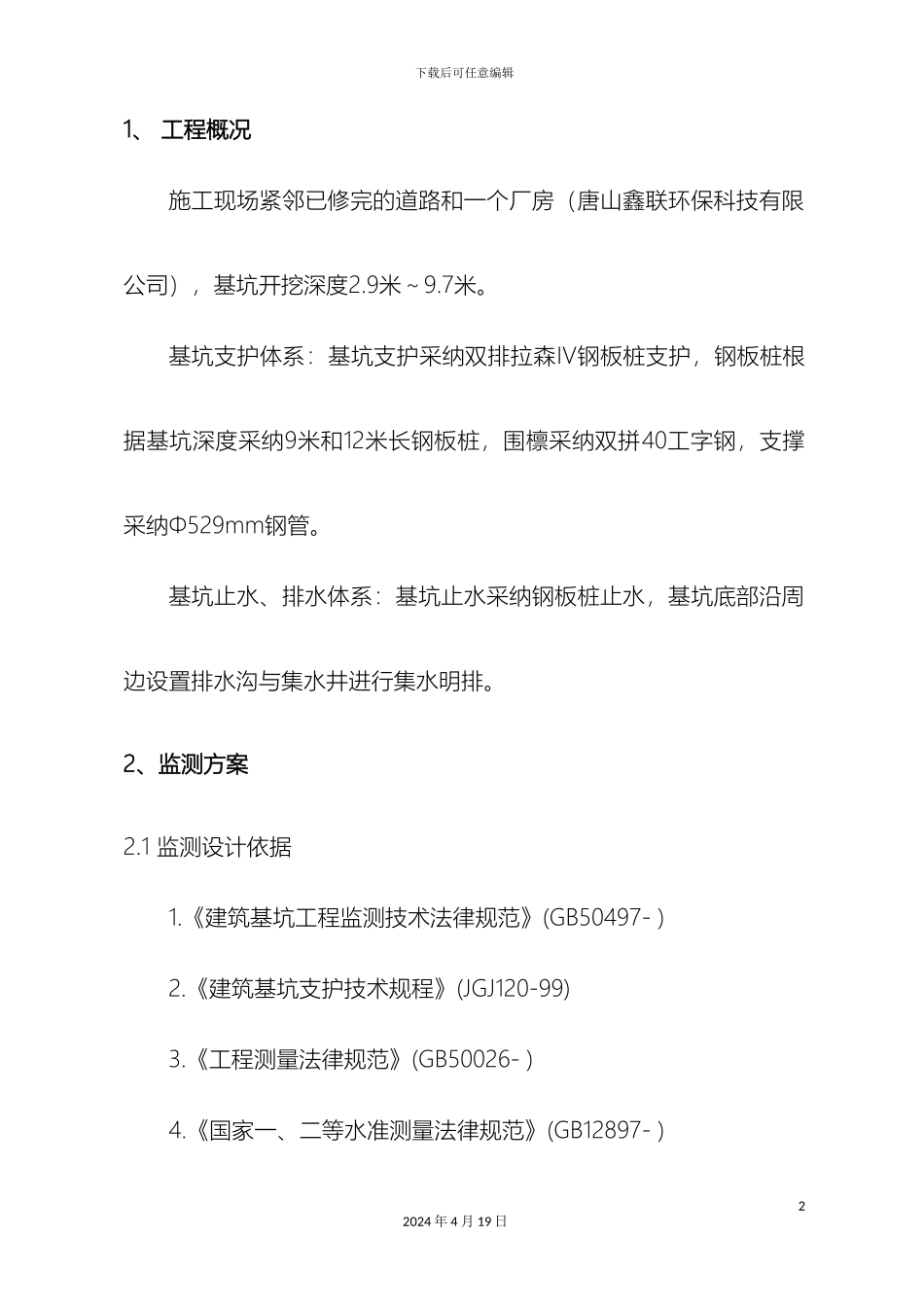

下载后可任意编辑深基坑监测技术方案12024 年 4 月 19 日曹妃甸工业区西港路管线工程基坑监测施工方案编制复核审核中交一公局第三工程有限公司曹妃甸工业区西港路管线工程项目部 4 月 2 日下载后可任意编辑1、 工程概况施工现场紧邻已修完的道路和一个厂房（唐山鑫联环保科技有限公司），基坑开挖深度2.9米～9.7米。 基坑支护体系：基坑支护采纳双排拉森IV钢板桩支护，钢板桩根据基坑深度采纳9米和12米长钢板桩，围檩采纳双拼40工字钢，支撑采纳Φ529mm钢管。基坑止水、排水体系：基坑止水采纳钢板桩止水，基坑底部沿周边设置排水沟与集水井进行集水明排。2、监测方案2.1 监测设计依据1.《建筑基坑工程监测技术法律规范》(GB50497- )2.《建筑基坑支护技术规程》(JGJ120-99)3.《工程测量法律规范》(GB50026- )4.《国家一、二等水准测量法律规范》(GB12897- )22024 年 4 月 19 日下载后可任意编辑5.《建筑变形测量法律规范》(JGJ8- )6.《建筑边坡工程技术法律规范》(GB50330- )7．《城市测量法律规范》(CJJ8-99)8.《全球定位系统城市测量技术规程》(CJJ73-97)9.《建筑地基基础工程施工质量验收法律规范》(GB50202- )2.2 监测项目监测内容设置取决于工程本身的规模、施工方法、地质条件、环境条件等，本着经济、合理、有效的原则，根据设计要求并结合本工程特点，确定本工程的监测对象为：基坑支护结构。依据本工程基坑支护设计方案确定本基坑工程的监测内容和项目如下：1）钢板桩顶水平位移2）钢板桩顶沉降3）周边建筑物和既有道路沉降观测32024 年 4 月 19 日下载后可任意编辑4）支撑变形观测5）裂缝监测2.3 钢板桩水平位移监测基坑开挖过程中，由于基坑受外部压力的影响，钢板桩会产生水平位移，因此在钢板桩顶上设置水平位移观测点。测点布置：沿两侧钢板桩顶均匀布设位移监测点，喷红漆编号做标记，监测点间距约5米。监测仪器：使用全站仪或者GPS；坡顶水平位移监测点布置图见附图。2.4 钢板桩垂直位移监测钢板桩顶沉降是基坑基本监测项目，它最直接地反映支护结构外围的土体变形情况。测点布置：点位借用钢板桩顶水平位移监测点，在每次观测时将监测点顶端部作为高程测点。42024 年 4 月 19 日下载后可任意编辑监测仪器：使用水准仪1台，其精度为每公里中误差为±0.3mm，最小显示0.01mm，观测点精度不低于1mm；监测方法：待点位稳固后，根据边坡开始施工后进行第一次观测。2.5 周边建筑物及道路沉降观测周...
