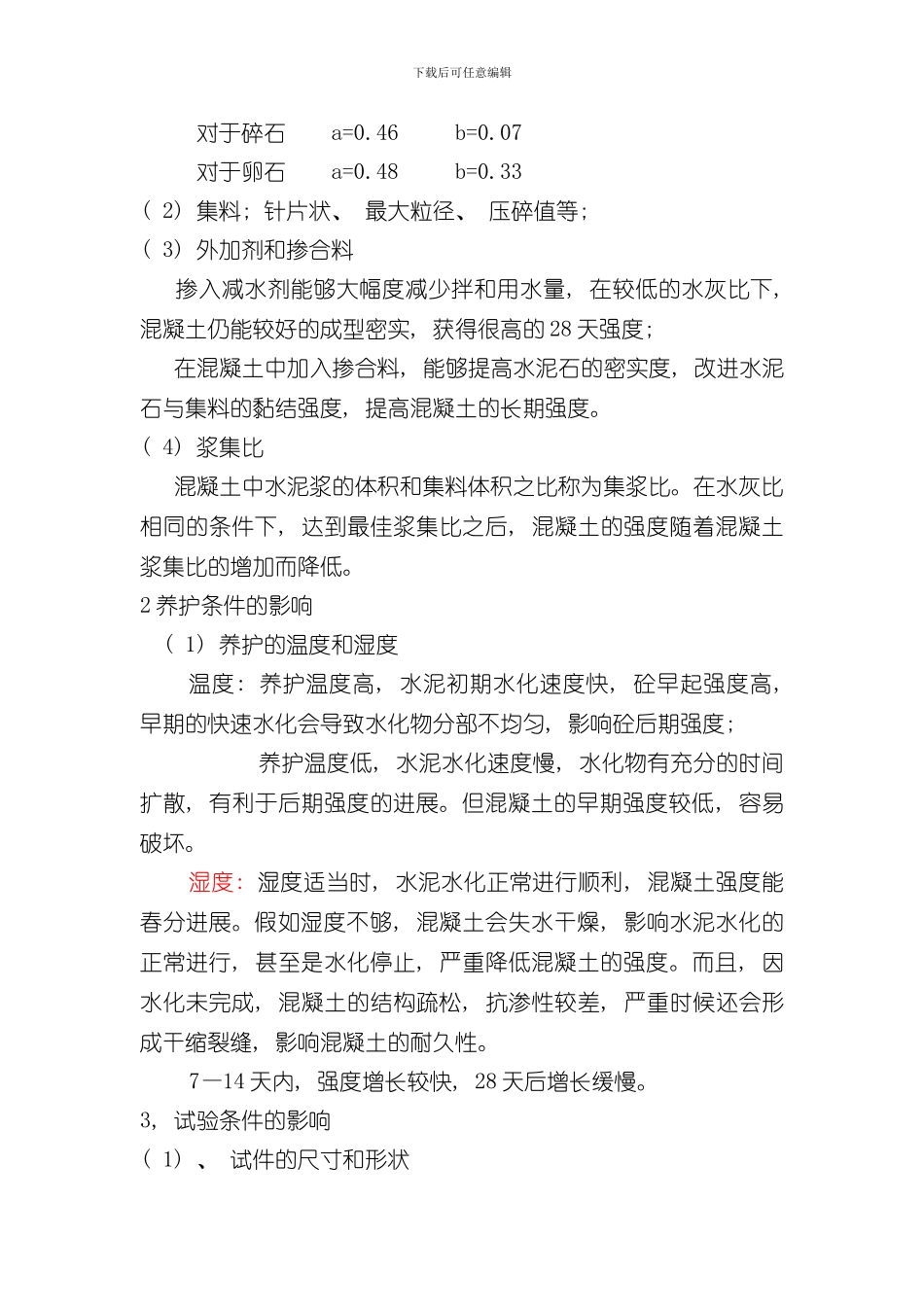

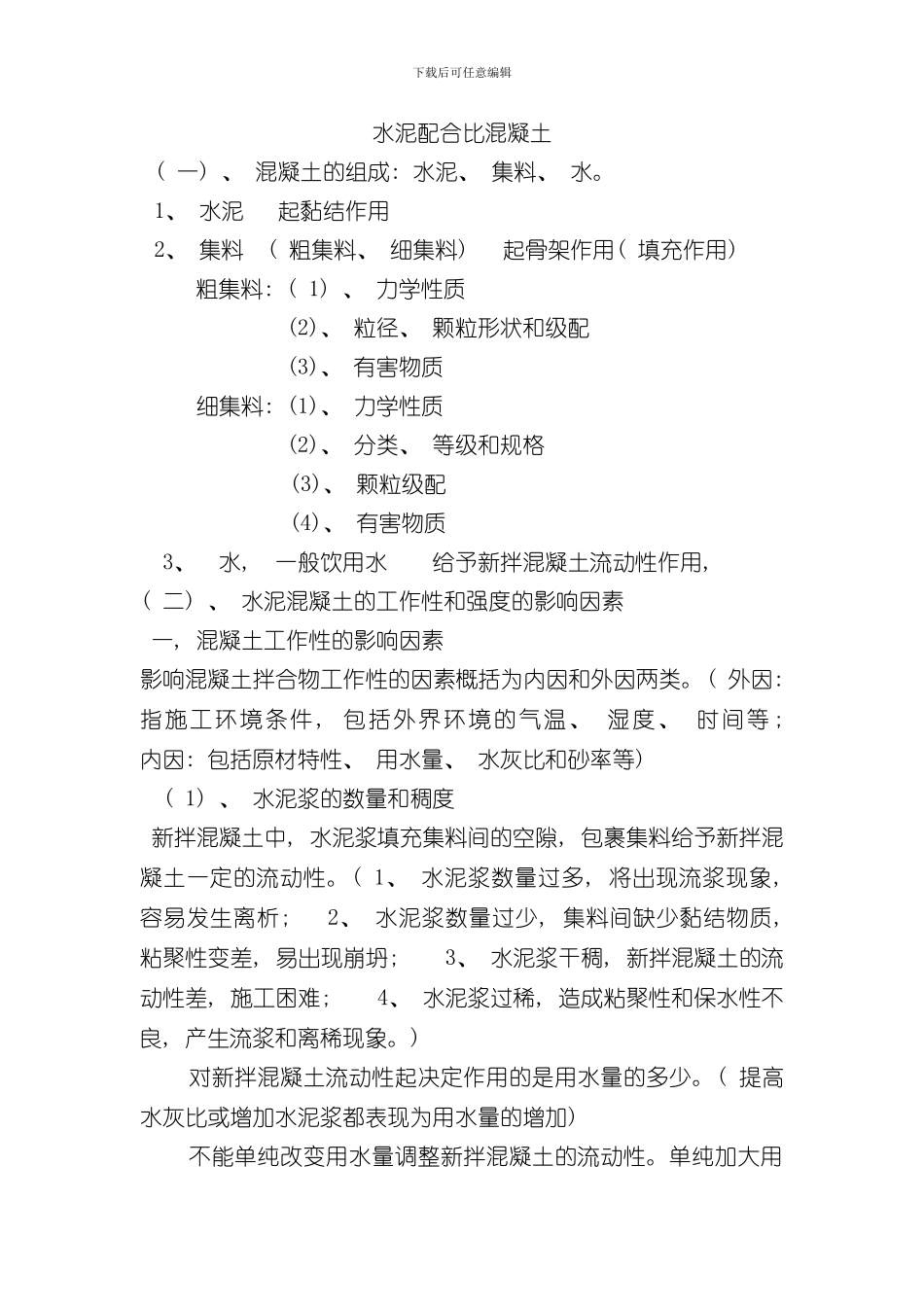

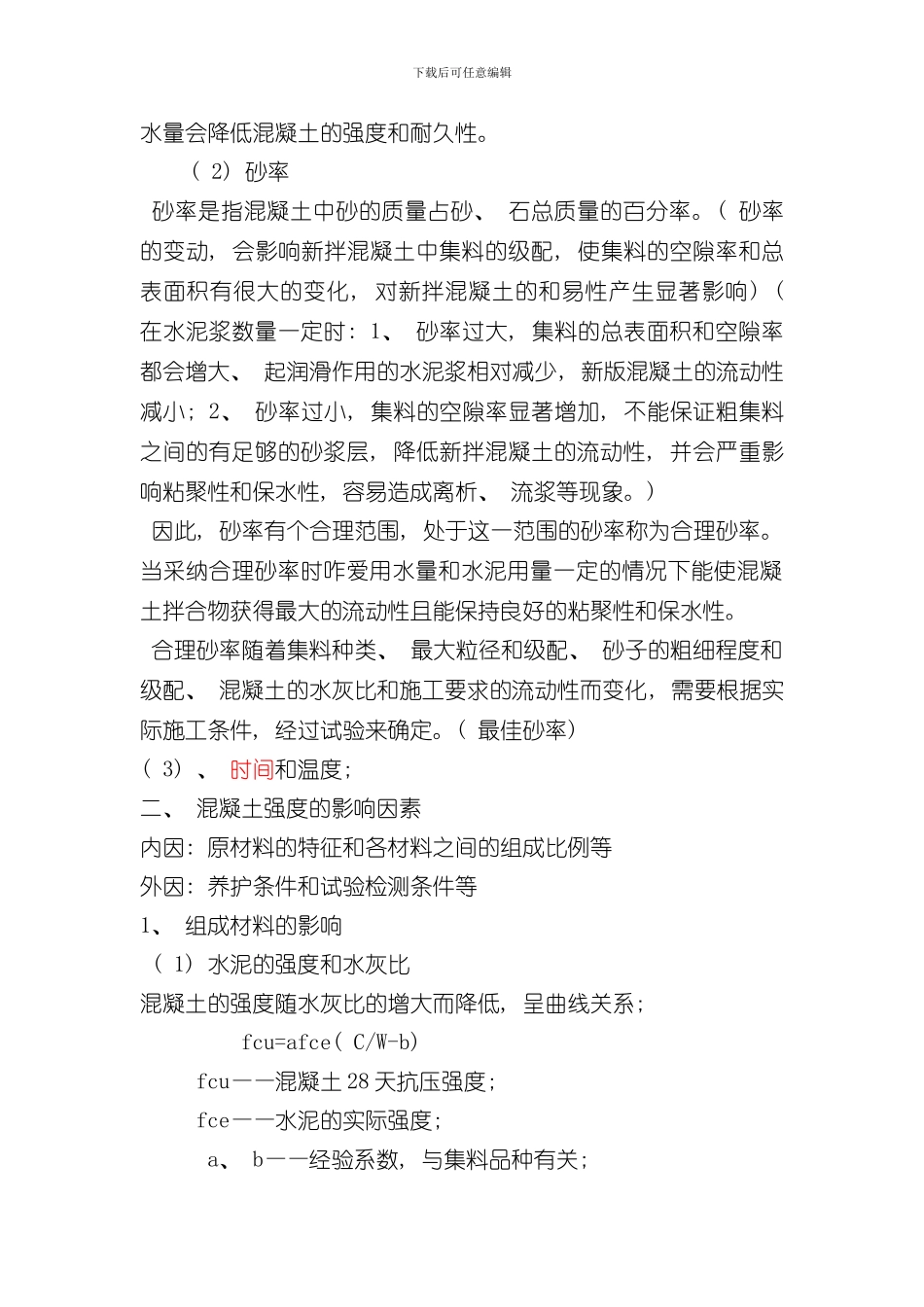

下载后可任意编辑水泥配合比混凝土( 一) 、 混凝土的组成: 水泥、 集料、 水。1、 水泥 起黏结作用2、 集料 ( 粗集料、 细集料) 起骨架作用( 填充作用) 粗集料: ( 1) 、 力学性质 (2)、 粒径、 颗粒形状和级配 (3)、 有害物质 细集料: (1)、 力学性质 (2)、 分类、 等级和规格 (3)、 颗粒级配 (4)、 有害物质3、 水, 一般饮用水 给予新拌混凝土流动性作用, ( 二) 、 水泥混凝土的工作性和强度的影响因素 一, 混凝土工作性的影响因素影响混凝土拌合物工作性的因素概括为内因和外因两类。( 外因: 指施工环境条件, 包括外界环境的气温、 湿度、 时间等 ; 内因: 包括原材特性、 用水量、 水灰比和砂率等) ( 1) 、 水泥浆的数量和稠度 新拌混凝土中, 水泥浆填充集料间的空隙, 包裹集料给予新拌混凝土一定的流动性。( 1、 水泥浆数量过多, 将出现流浆现象, 容易发生离析; 2、 水泥浆数量过少, 集料间缺少黏结物质, 粘聚性变差, 易出现崩坍; 3、 水泥浆干稠, 新拌混凝土的流动性差, 施工困难; 4、 水泥浆过稀, 造成粘聚性和保水性不良, 产生流浆和离稀现象。) 对新拌混凝土流动性起决定作用的是用水量的多少。( 提高水灰比或增加水泥浆都表现为用水量的增加) 不能单纯改变用水量调整新拌混凝土的流动性。单纯加大用下载后可任意编辑水量会降低混凝土的强度和耐久性。( 2) 砂率 砂率是指混凝土中砂的质量占砂、 石总质量的百分率。( 砂率的变动, 会影响新拌混凝土中集料的级配, 使集料的空隙率和总表面积有很大的变化, 对新拌混凝土的和易性产生显著影响) ( 在水泥浆数量一定时: 1、 砂率过大, 集料的总表面积和空隙率都会增大、 起润滑作用的水泥浆相对减少, 新版混凝土的流动性减小; 2、 砂率过小, 集料的空隙率显著增加, 不能保证粗集料之间的有足够的砂浆层, 降低新拌混凝土的流动性, 并会严重影响粘聚性和保水性, 容易造成离析、 流浆等现象。) 因此, 砂率有个合理范围, 处于这一范围的砂率称为合理砂率。当采纳合理砂率时咋爱用水量和水泥用量一定的情况下能使混凝土拌合物获得最大的流动性且能保持良好的粘聚性和保水性。 合理砂率随着集料种类、 最大粒径和级配、 砂子的粗细程度和级配、 混凝土的水灰比和施工要求的流动性而变化, 需要根据实际施工条件, 经过试验来确定。( 最佳砂率) ( 3) 、 时间和温度; 二、 混凝土...
