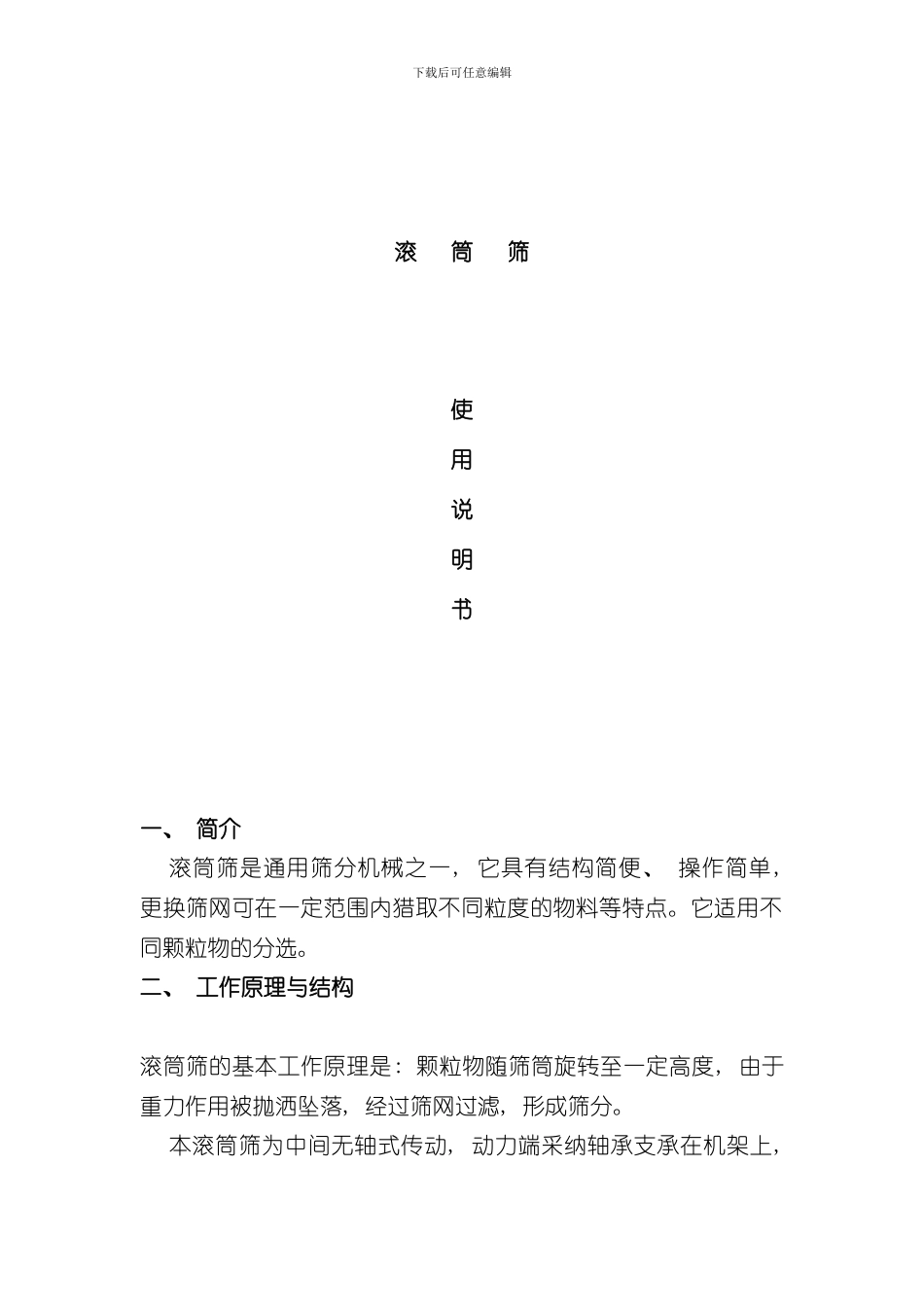

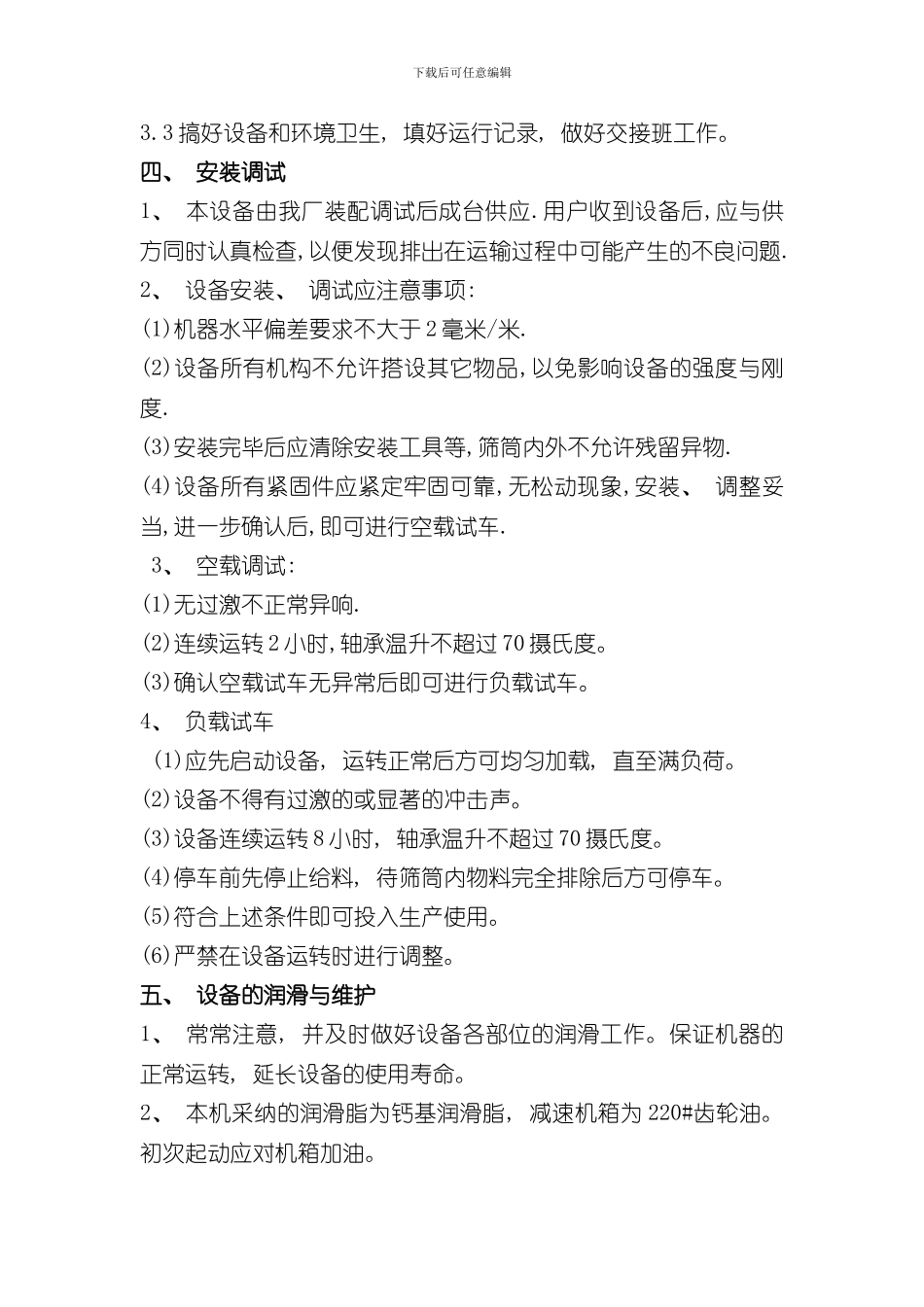

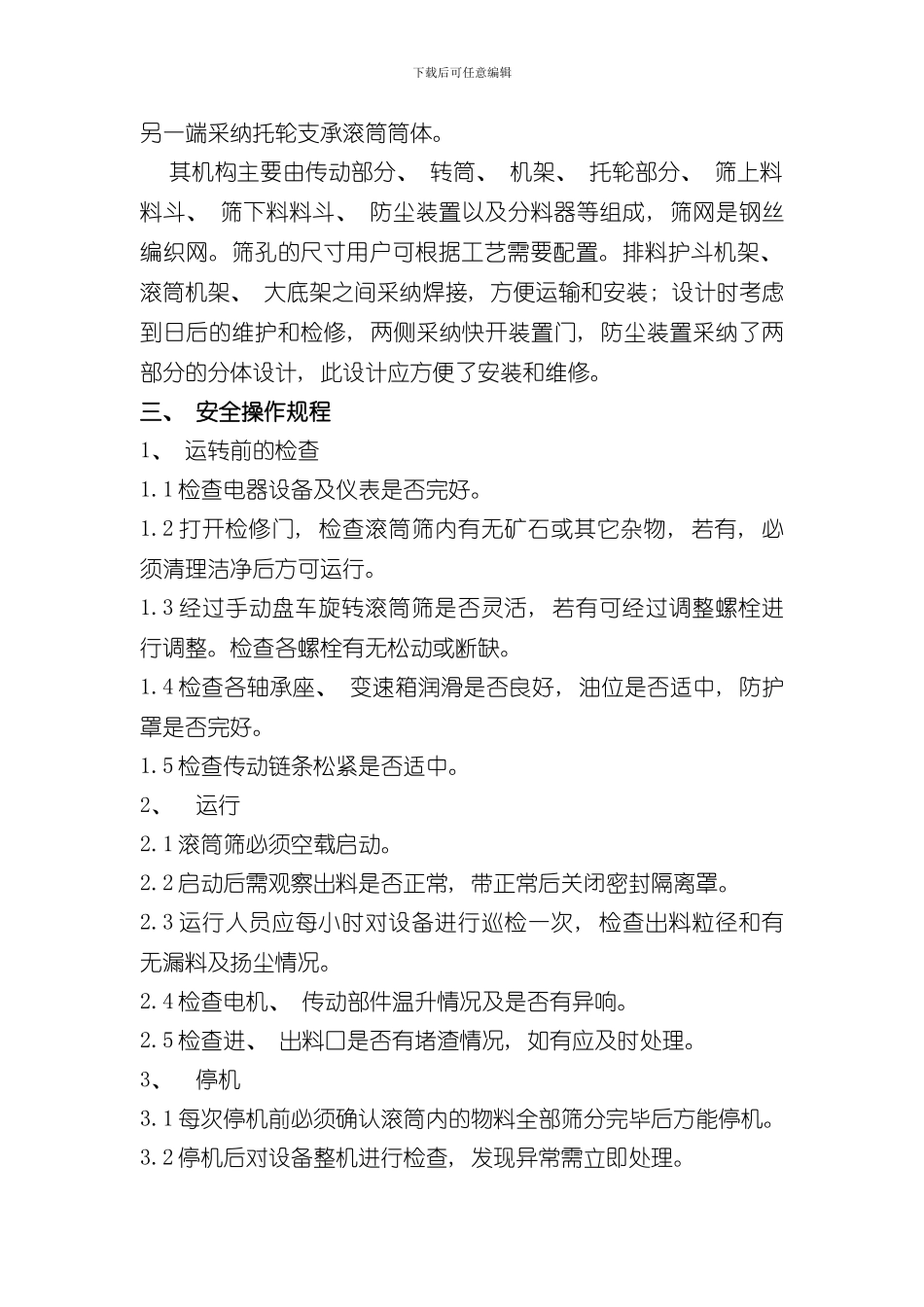

下载后可任意编辑滚 筒 筛使用说明书一、 简介滚筒筛是通用筛分机械之一, 它具有结构简便、 操作简单, 更换筛网可在一定范围内猎取不同粒度的物料等特点。它适用不同颗粒物的分选。二、 工作原理与结构滚筒筛的基本工作原理是: 颗粒物随筛筒旋转至一定高度, 由于重力作用被抛洒坠落, 经过筛网过滤, 形成筛分。本滚筒筛为中间无轴式传动, 动力端采纳轴承支承在机架上, 下载后可任意编辑另一端采纳托轮支承滚筒筒体。其机构主要由传动部分、 转筒、 机架、 托轮部分、 筛上料料斗、 筛下料料斗、 防尘装置以及分料器等组成, 筛网是钢丝编织网。筛孔的尺寸用户可根据工艺需要配置。排料护斗机架、 滚筒机架、 大底架之间采纳焊接, 方便运输和安装; 设计时考虑到日后的维护和检修, 两侧采纳快开装置门, 防尘装置采纳了两部分的分体设计, 此设计应方便了安装和维修。三、 安全操作规程1、 运转前的检查1.1 检查电器设备及仪表是否完好。1.2 打开检修门, 检查滚筒筛内有无矿石或其它杂物, 若有, 必须清理洁净后方可运行。1.3 经过手动盘车旋转滚筒筛是否灵活, 若有可经过调整螺栓进行调整。检查各螺栓有无松动或断缺。1.4 检查各轴承座、 变速箱润滑是否良好, 油位是否适中, 防护罩是否完好。1.5 检查传动链条松紧是否适中。2、运行2.1 滚筒筛必须空载启动。2.2 启动后需观察出料是否正常, 带正常后关闭密封隔离罩。2.3 运行人员应每小时对设备进行巡检一次, 检查出料粒径和有无漏料及扬尘情况。2.4 检查电机、 传动部件温升情况及是否有异响。2.5 检查进、 出料口是否有堵渣情况, 如有应及时处理。3、停机3.1 每次停机前必须确认滚筒内的物料全部筛分完毕后方能停机。3.2 停机后对设备整机进行检查, 发现异常需立即处理。下载后可任意编辑3.3 搞好设备和环境卫生, 填好运行记录, 做好交接班工作。四、 安装调试1、 本设备由我厂装配调试后成台供应.用户收到设备后,应与供方同时认真检查,以便发现排出在运输过程中可能产生的不良问题.2、 设备安装、 调试应注意事项:(1)机器水平偏差要求不大于 2 毫米/米.(2)设备所有机构不允许搭设其它物品,以免影响设备的强度与刚度.(3)安装完毕后应清除安装工具等,筛筒内外不允许残留异物.(4)设备所有紧固件应紧定牢固可靠,无松动现象,安装、 调整妥当,进一步确认后,即可进行空载试车. 3、 空载调试: (1)无过激不正常异响.(2)连续运转 2 小时,...
