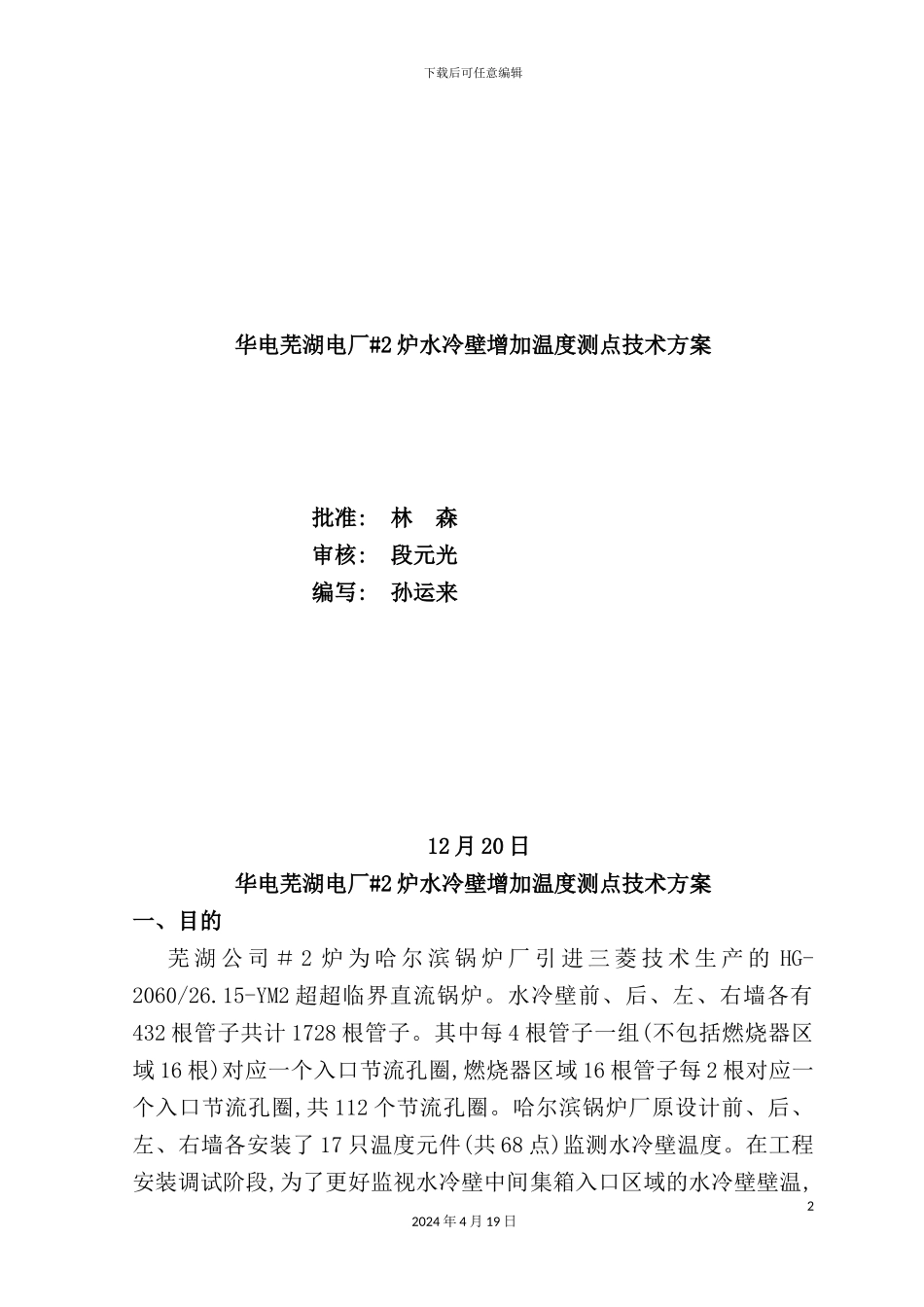

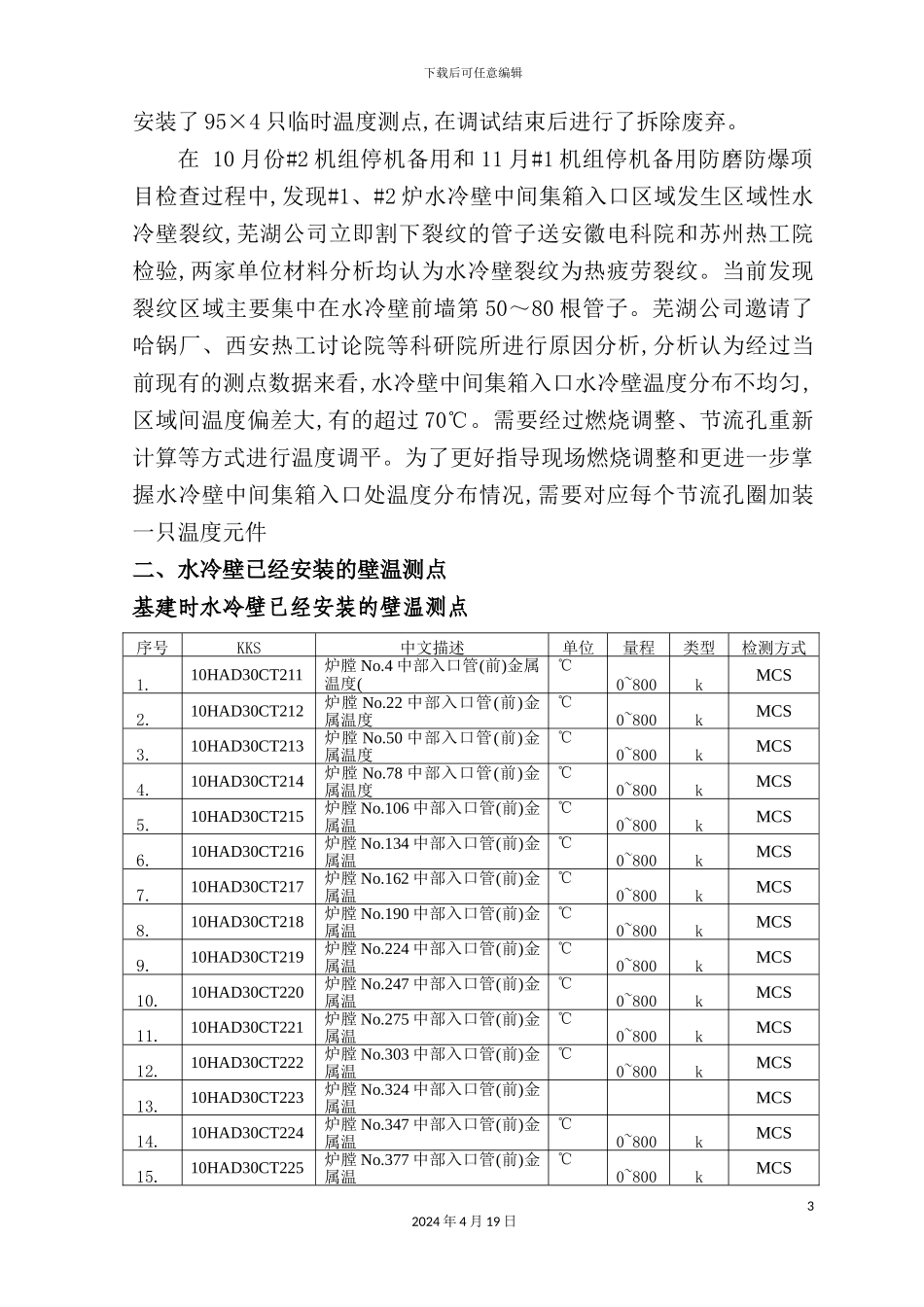

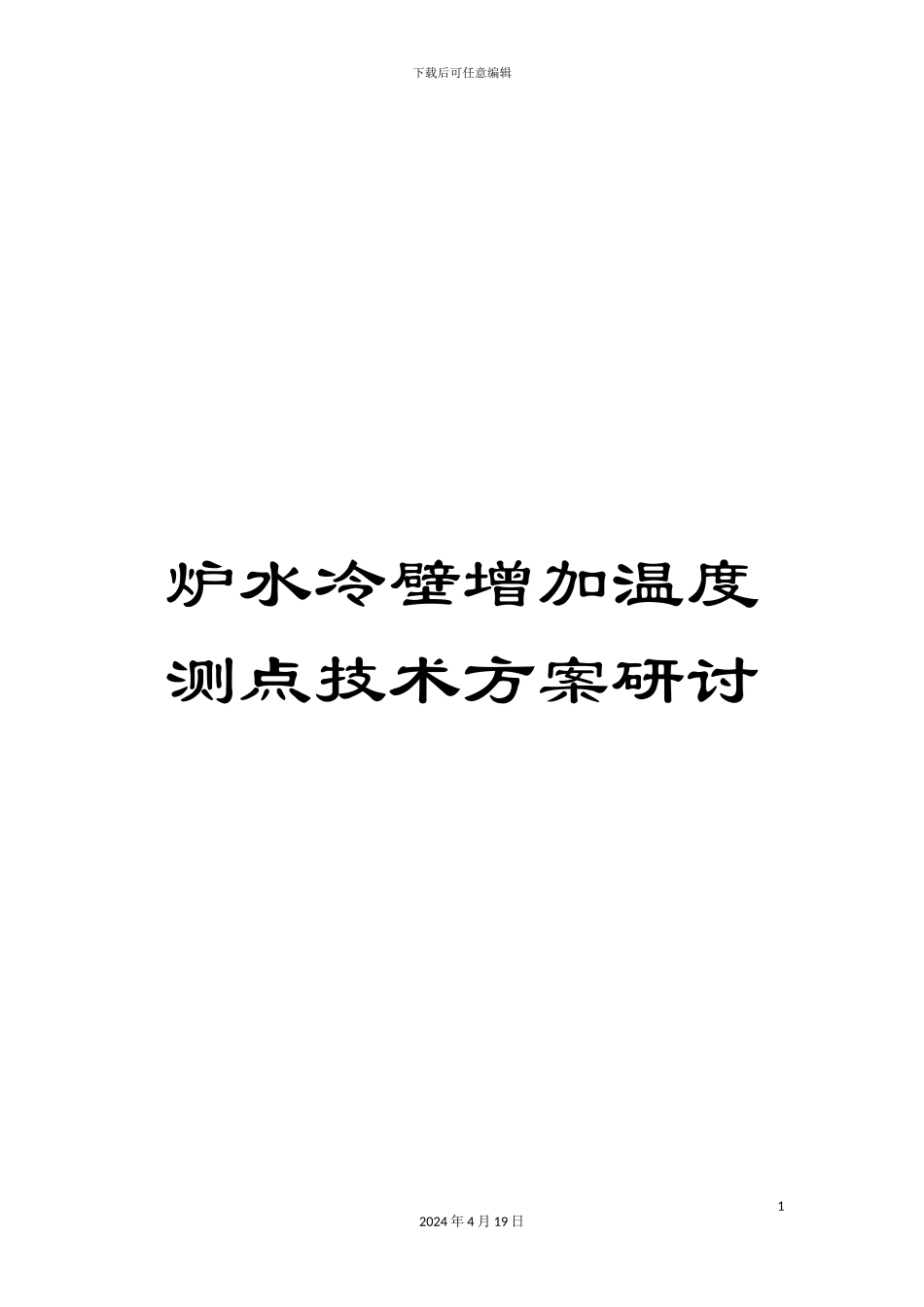

下载后可任意编辑炉水冷壁增加温度测点技术方案研讨12024 年 4 月 19 日下载后可任意编辑华电芜湖电厂#2 炉水冷壁增加温度测点技术方案批准: 林 森审核: 段元光编写: 孙运来 12 月 20 日华电芜湖电厂#2 炉水冷壁增加温度测点技术方案一、目的 芜 湖 公 司 ＃ 2 炉 为 哈 尔 滨 锅 炉 厂 引 进 三 菱 技 术 生 产 的 HG-2060/26.15-YM2 超超临界直流锅炉。水冷壁前、后、左、右墙各有432 根管子共计 1728 根管子。其中每 4 根管子一组(不包括燃烧器区域 16 根)对应一个入口节流孔圈,燃烧器区域 16 根管子每 2 根对应一个入口节流孔圈,共 112 个节流孔圈。哈尔滨锅炉厂原设计前、后、左、右墙各安装了 17 只温度元件(共 68 点)监测水冷壁温度。在工程安装调试阶段,为了更好监视水冷壁中间集箱入口区域的水冷壁壁温,22024 年 4 月 19 日下载后可任意编辑安装了 95×4 只临时温度测点,在调试结束后进行了拆除废弃。在 10 月份#2 机组停机备用和 11 月#1 机组停机备用防磨防爆项目检查过程中,发现#1、#2 炉水冷壁中间集箱入口区域发生区域性水冷壁裂纹,芜湖公司立即割下裂纹的管子送安徽电科院和苏州热工院检验,两家单位材料分析均认为水冷壁裂纹为热疲劳裂纹。当前发现裂纹区域主要集中在水冷壁前墙第 50～80 根管子。芜湖公司邀请了哈锅厂、西安热工讨论院等科研院所进行原因分析,分析认为经过当前现有的测点数据来看,水冷壁中间集箱入口水冷壁温度分布不均匀,区域间温度偏差大,有的超过 70℃。需要经过燃烧调整、节流孔重新计算等方式进行温度调平。为了更好指导现场燃烧调整和更进一步掌握水冷壁中间集箱入口处温度分布情况,需要对应每个节流孔圈加装一只温度元件二、水冷壁已经安装的壁温测点基建时水冷壁已经安装的壁温测点序号KKS中文描述单位量程类型检测方式1.10HAD30CT211炉膛 No.4 中部入口管(前)金属温度(℃0~800kMCS2.10HAD30CT212炉膛 No.22 中部入口管(前)金属温度℃0~800kMCS3.10HAD30CT213炉膛 No.50 中部入口管(前)金属温度℃0~800kMCS4.10HAD30CT214炉膛 No.78 中部入口管(前)金属温度℃0~800kMCS5.10HAD30CT215炉膛 No.106 中部入口管(前)金属温℃0~800kMCS6.10HAD30CT216炉膛 No.134 中部入口管(前)金属温℃0~800kMCS7.10HAD30CT217炉膛 No.162 中部入口管(前)金属温℃0~800kMCS8.10HAD30CT218炉膛 No.190 中部入口管(前)金属温℃0~80...
