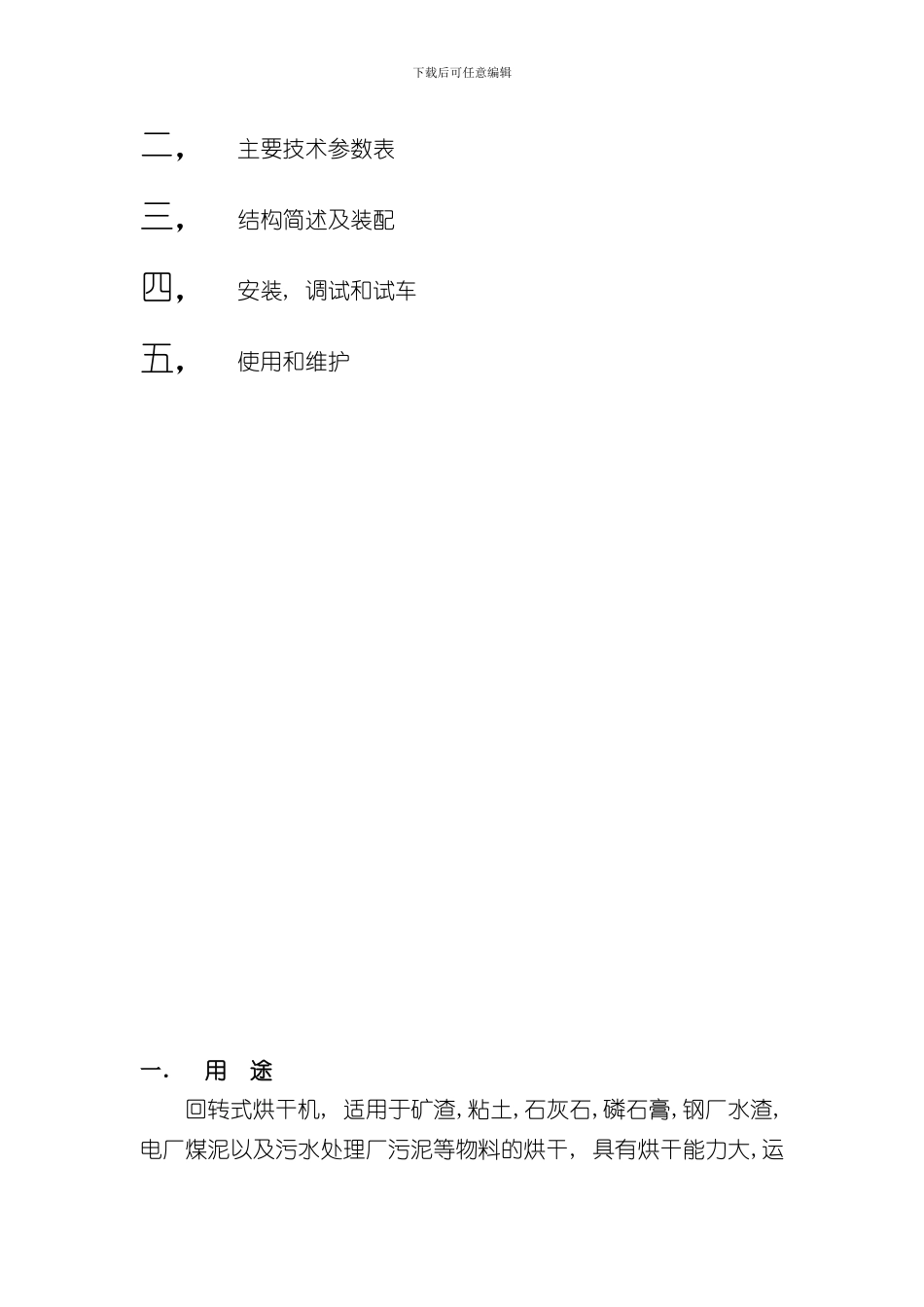

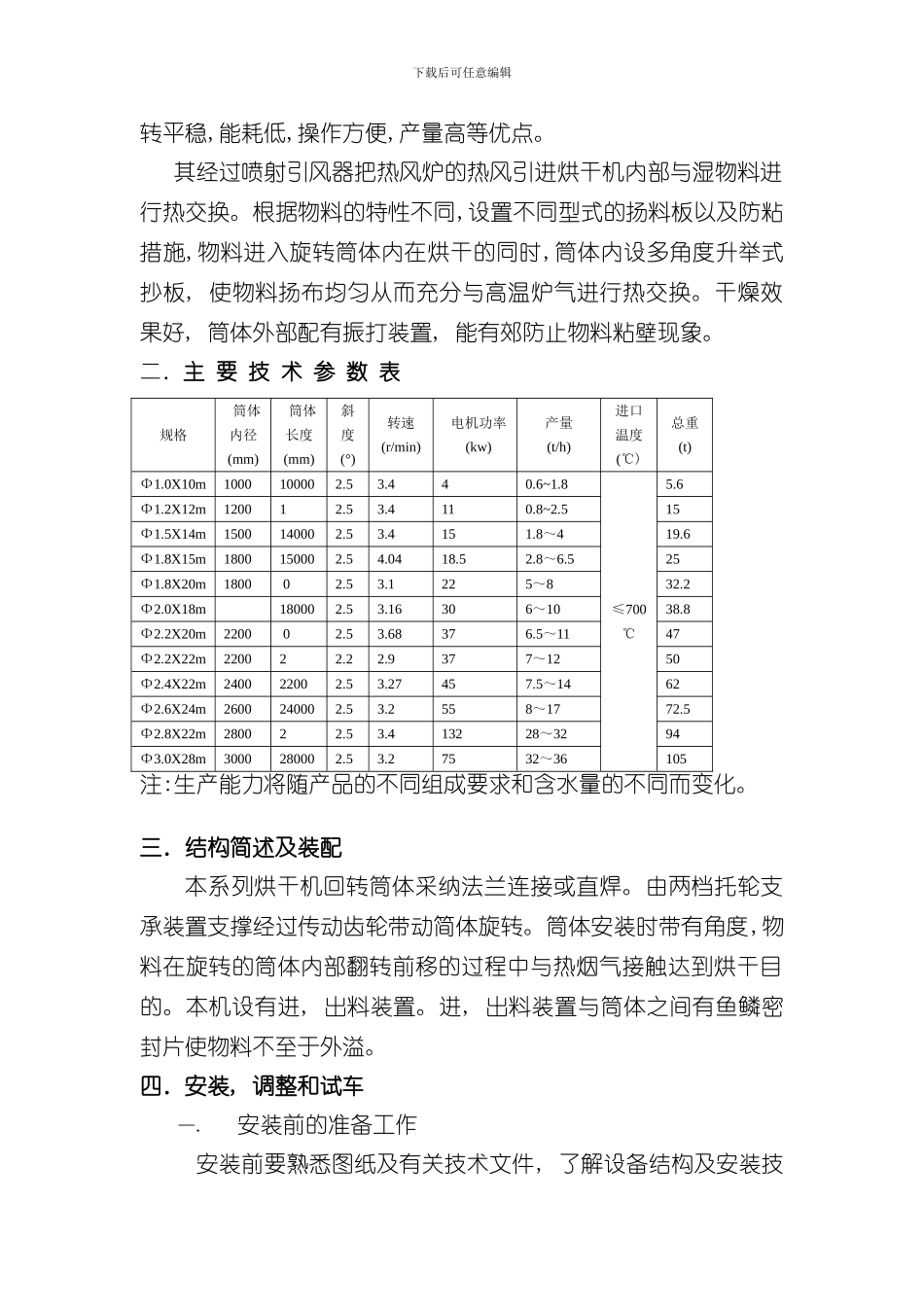

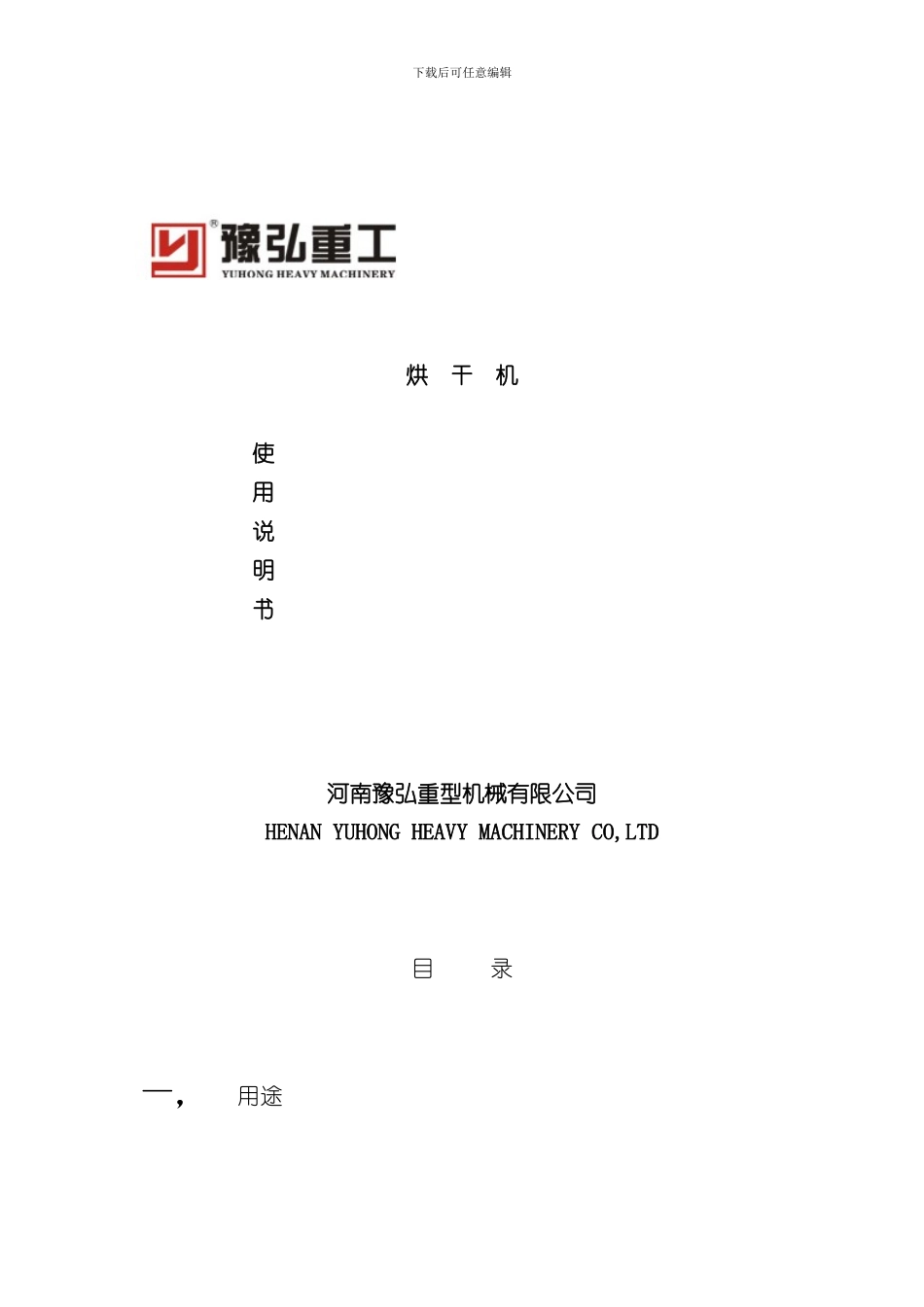

下载后可任意编辑烘 干 机 使 用 说 明 书河南豫弘重型机械有限公司HENAN YUHONG HEAVY MACHINERY CO,LTD目 录一，用途 下载后可任意编辑二，主要技术参数表三，结构简述及装配四，安装, 调试和试车五，使用和维护一．用 途回转式烘干机, 适用于矿渣,粘土,石灰石,磷石膏,钢厂水渣,电厂煤泥以及污水处理厂污泥等物料的烘干, 具有烘干能力大,运下载后可任意编辑转平稳,能耗低,操作方便,产量高等优点。 其经过喷射引风器把热风炉的热风引进烘干机内部与湿物料进行热交换。根据物料的特性不同,设置不同型式的扬料板以及防粘措施,物料进入旋转筒体内在烘干的同时,筒体内设多角度升举式抄板, 使物料扬布均匀从而充分与高温炉气进行热交换。干燥效果好, 筒体外部配有振打装置, 能有郊防止物料粘壁现象。二．主 要 技 术 参 数 表规格筒体内径(mm)筒体长度(mm)斜度(°)转速(r/min)电机功率(kw)产量(t/h)进口温度(℃)总重(t)Ф1.0X10m1000100002.53.440.6~1.8≤700℃5.6Ф1.2X12m12001 2.53.4110.8~2.515Ф1.5X14m1500140002.53.4151.8～419.6Ф1.8X15m1800150002.54.0418.52.8～6.525Ф1.8X20m1800 02.53.1225～832.2Ф2.0X18m 180002.53.16306～1038.8Ф2.2X20m2200 02.53.68376.5～1147Ф2.2X22m22002 2.22.9377～1250Ф2.4X22m240022002.53.27457.5～1462Ф2.6X24m2600240002.53.2558～1772.5Ф2.8X22m28002 2.53.413228～3294Ф3.0X28m3000280002.53.27532～36105注:生产能力将随产品的不同组成要求和含水量的不同而变化。三．结构简述及装配本系列烘干机回转筒体采纳法兰连接或直焊。由两档托轮支承装置支撑经过传动齿轮带动简体旋转。筒体安装时带有角度,物料在旋转的筒体内部翻转前移的过程中与热烟气接触达到烘干目的。本机设有进, 出料装置。进, 出料装置与筒体之间有鱼鳞密封片使物料不至于外溢。四．安装, 调整和试车一.安装前的准备工作安装前要熟悉图纸及有关技术文件, 了解设备结构及安装技下载后可任意编辑术要求, 根据具体条件确定安装顺序及方法, 准备必要的安装工具与设备,编制施工组织设计和安装计划, 进行精心施工优质快速地完成安装任务。安装单位在设备验收(由建设单位移交)过程中应对设备零部件的完整性与质量进行检查, 如发现有数量不足或制造运输存放过程中造成的缺陷, 应事先通知有关单位设法补足并消除缺陷, 对于涉及到安装质量的有关重要尺寸, 应按图核对, 作出记录, 并与设计...
