舾装图纸检查清单_系泊设备布置图

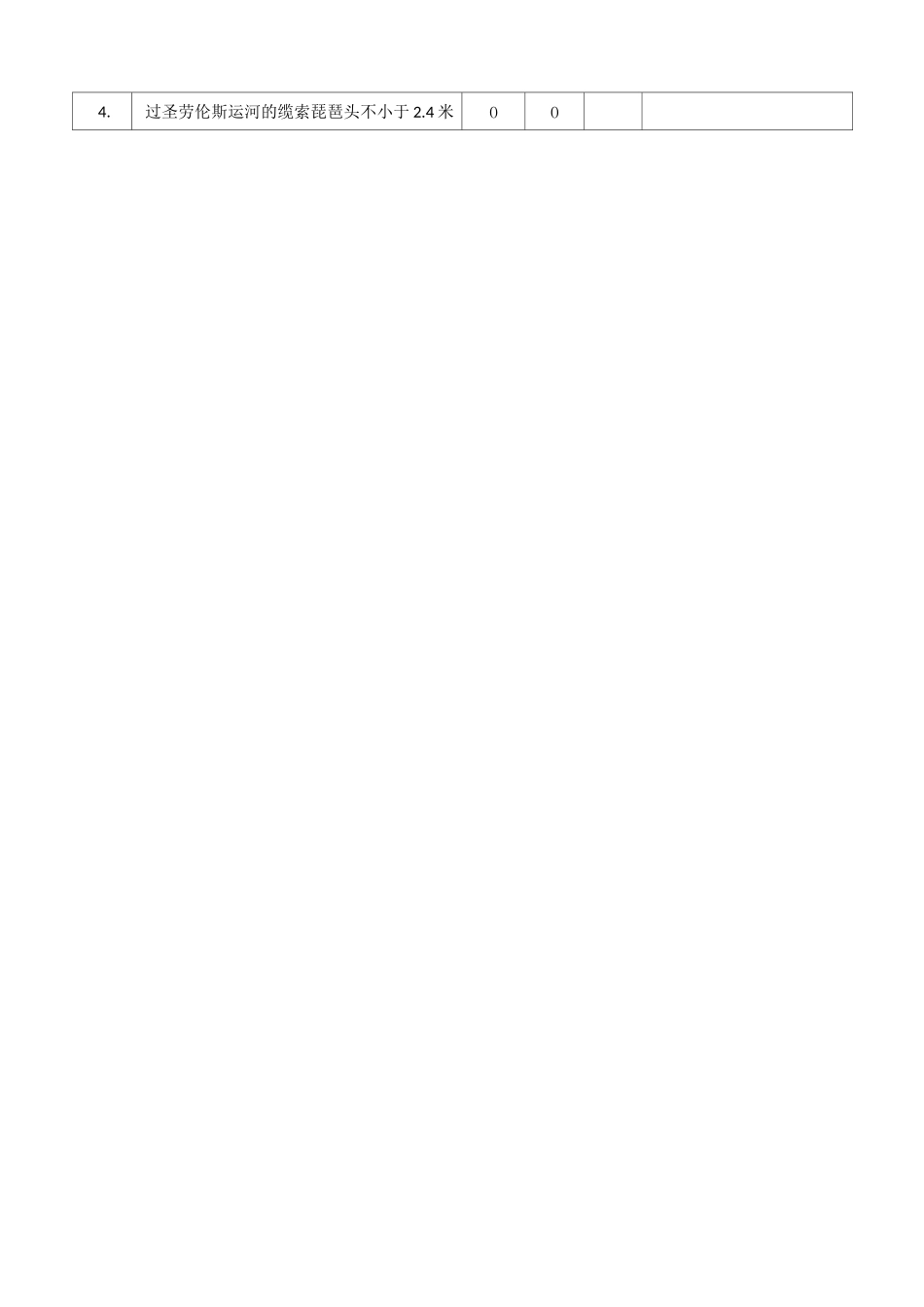

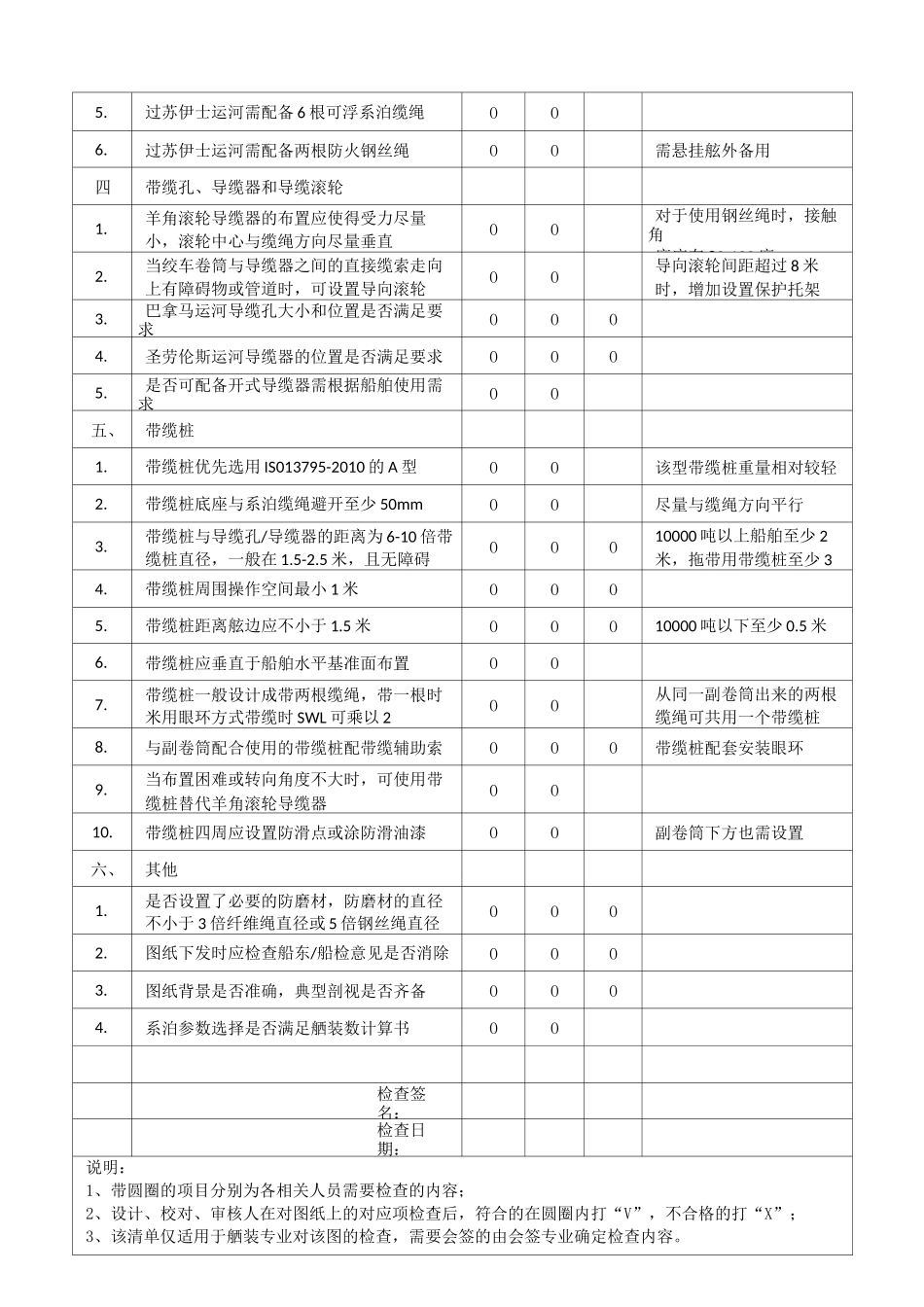

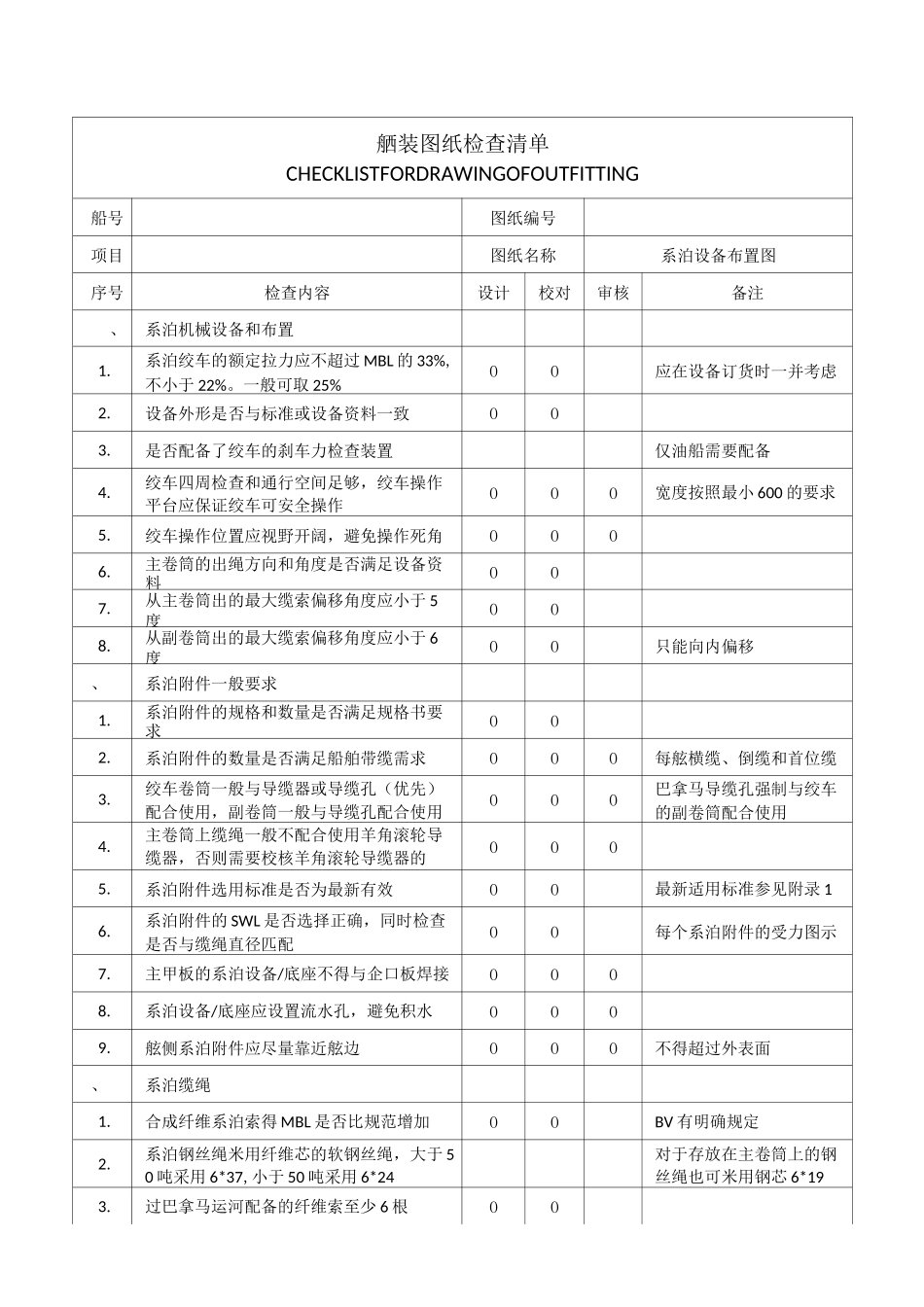

舾装图纸检查清单CHECKLISTFORDRAWINGOFOUTFITTING船号图纸编号项目图纸名称系泊设备布置图序号检查内容设计校对审核备注、系泊机械设备和布置1.系泊绞车的额定拉力应不超过 MBL 的 33%,不小于 22%。一般可取 25%OO应在设备订货时一并考虑2.设备外形是否与标准或设备资料一致OO3.是否配备了绞车的刹车力检查装置仅油船需要配备4.绞车四周检查和通行空间足够，绞车操作平台应保证绞车可安全操作OOO宽度按照最小 600 的要求5.绞车操作位置应视野开阔，避免操作死角OOO6.主卷筒的出绳方向和角度是否满足设备资料OO7.从主卷筒出的最大缆索偏移角度应小于 5度OO8.从副卷筒出的最大缆索偏移角度应小于 6度OO只能向内偏移、系泊附件一般要求1.系泊附件的规格和数量是否满足规格书要求OO2.系泊附件的数量是否满足船舶带缆需求OOO每舷横缆、倒缆和首位缆3.绞车卷筒一般与导缆器或导缆孔（优先）配合使用，副卷筒一般与导缆孔配合使用OOO巴拿马导缆孔强制与绞车的副卷筒配合使用4.主卷筒上缆绳一般不配合使用羊角滚轮导缆器，否则需要校核羊角滚轮导缆器的SWLOOO5.系泊附件选用标准是否为最新有效OO最新适用标准参见附录 16.系泊附件的 SWL 是否选择正确，同时检查是否与缆绳直径匹配OO每个系泊附件的受力图示7.主甲板的系泊设备/底座不得与企口板焊接OOO8.系泊设备/底座应设置流水孔，避免积水OOO9.舷侧系泊附件应尽量靠近舷边OOO不得超过外表面、系泊缆绳1.合成纤维系泊索得 MBL 是否比规范增加OOBV 有明确规定2.系泊钢丝绳米用纤维芯的软钢丝绳，大于 50 吨采用 6*37,小于 50 吨采用 6*24对于存放在主卷筒上的钢丝绳也可米用钢芯 6*193.过巴拿马运河配备的纤维索至少 6 根OO4.过圣劳伦斯运河的缆索琵琶头不小于 2.4 米OO5.过苏伊士运河需配备 6 根可浮系泊缆绳OO6.过苏伊士运河需配备两根防火钢丝绳OO需悬挂舷外备用四带缆孔、导缆器和导缆滚轮1.羊角滚轮导缆器的布置应使得受力尽量小，滚轮中心与缆绳方向尽量垂直OO对于使用钢丝绳时，接触角度应在 80-120 度2.当绞车卷筒与导缆器之间的直接缆索走向上有障碍物或管道时，可设置导向滚轮OO导向滚轮间距超过 8 米时，增加设置保护托架3.巴拿马运河导缆孔大小和位置是否满足要求OOO4.圣劳伦斯运河导缆器的位置是否满足要求OOO5.是否可配备开式导缆器需根据船舶使用需求OO五、带缆桩1.带缆桩优先选用 IS013795-2010 的 A 型OO该型带缆桩重量相对较轻2.带缆桩底座与系泊...
