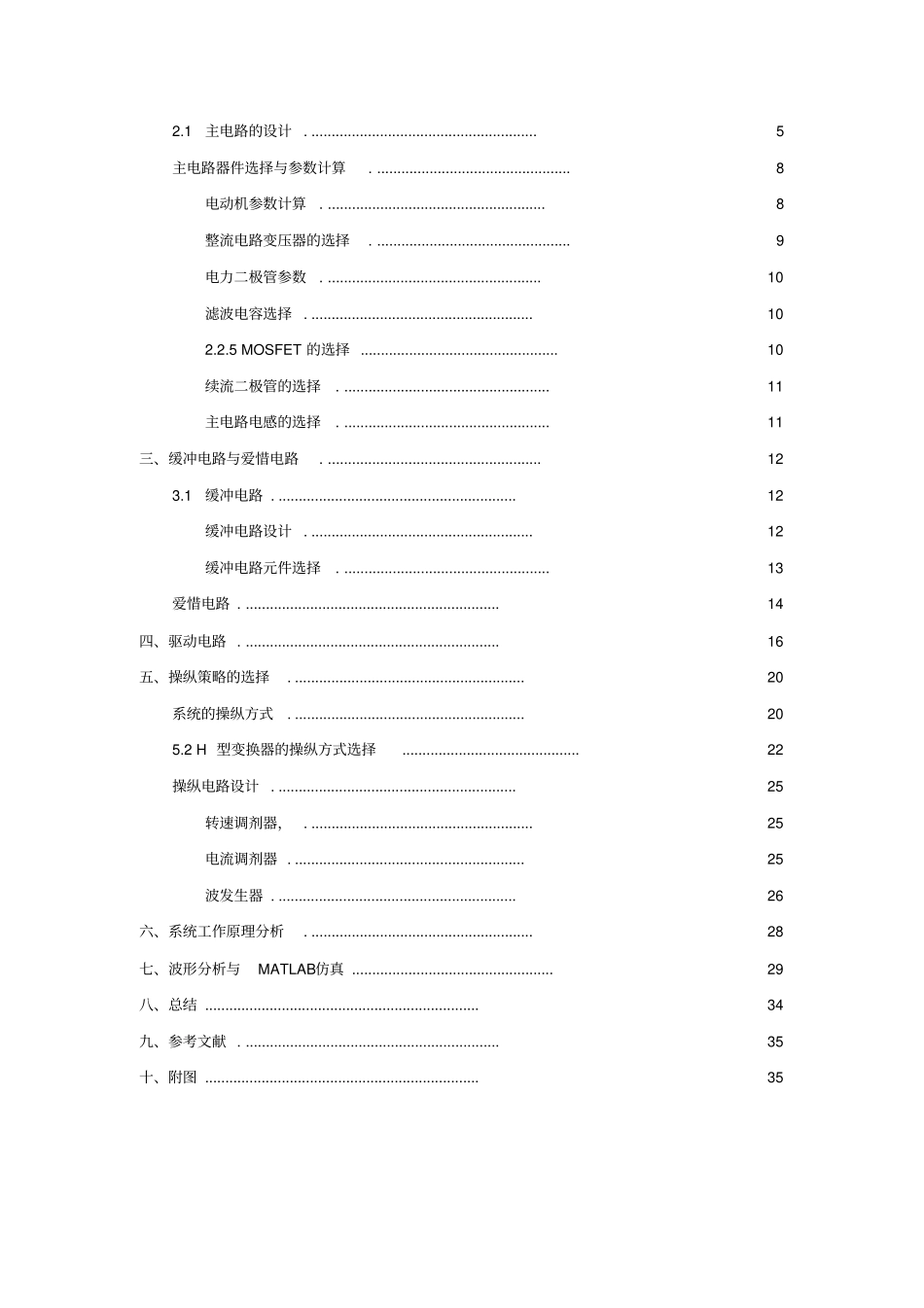

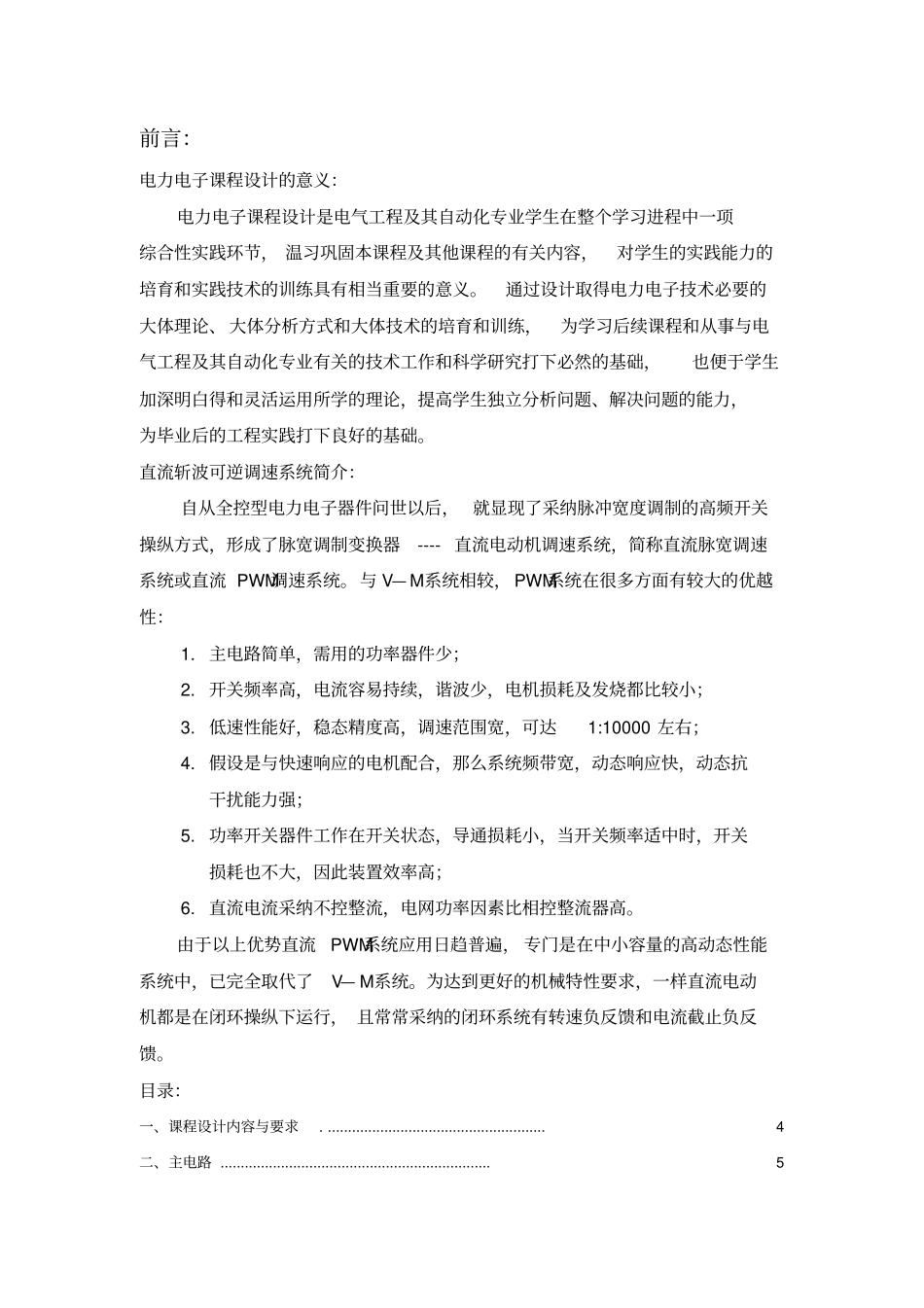

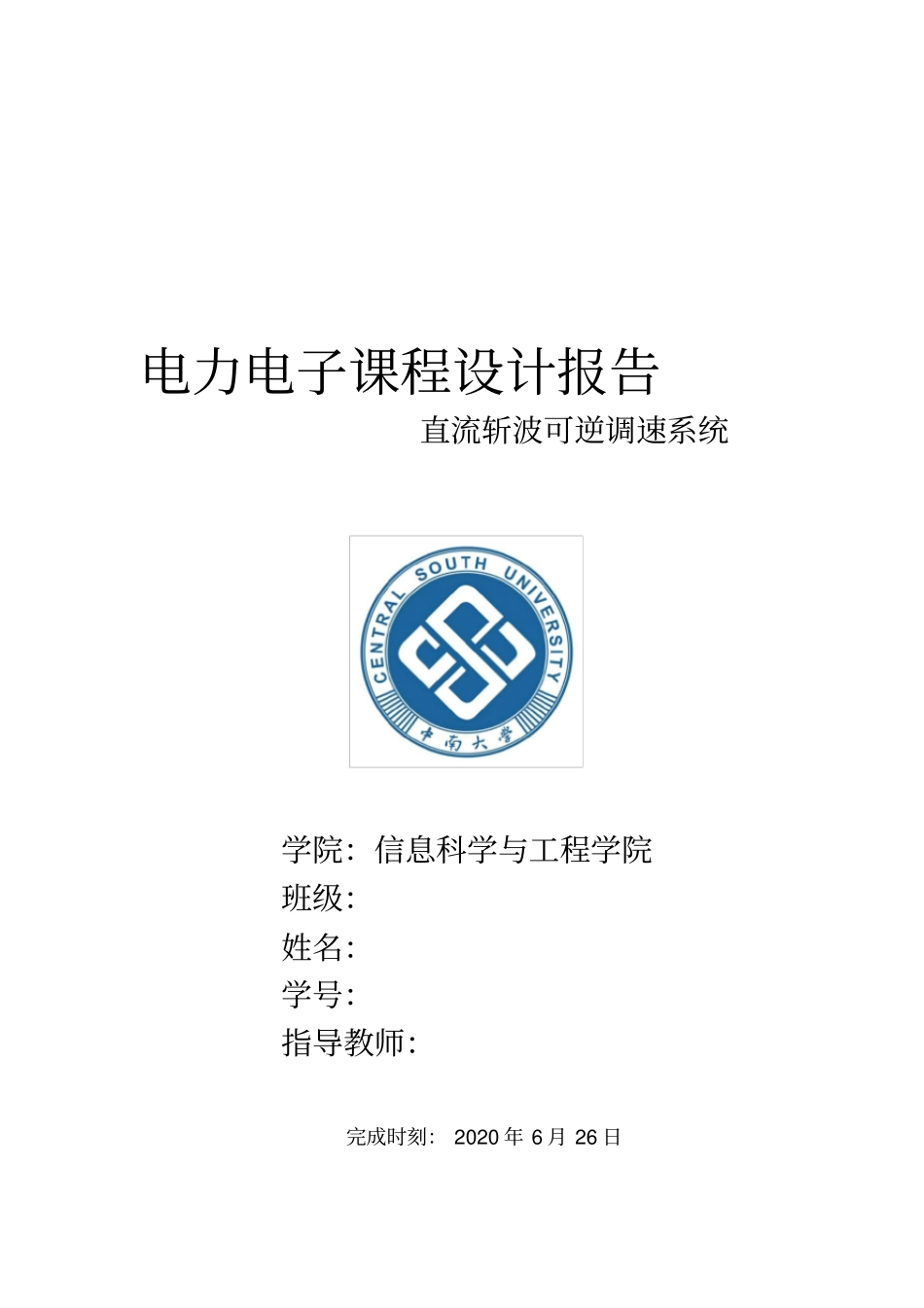

电力电子课程设计报告直流斩波可逆调速系统学院：信息科学与工程学院班级：姓名：学号：指导教师：完成时刻： 2020 年 6 月 26 日前言：电力电子课程设计的意义：电力电子课程设计是电气工程及其自动化专业学生在整个学习进程中一项综合性实践环节， 温习巩固本课程及其他课程的有关内容，对学生的实践能力的培育和实践技术的训练具有相当重要的意义。通过设计取得电力电子技术必要的大体理论、 大体分析方式和大体技术的培育和训练，为学习后续课程和从事与电气工程及其自动化专业有关的技术工作和科学研究打下必然的基础，也便于学生加深明白得和灵活运用所学的理论，提高学生独立分析问题、解决问题的能力，为毕业后的工程实践打下良好的基础。直流斩波可逆调速系统简介：自从全控型电力电子器件问世以后， 就显现了采纳脉冲宽度调制的高频开关操纵方式，形成了脉宽调制变换器---- 直流电动机调速系统，简称直流脉宽调速系统或直流 PWM调速系统。与 V— M系统相较， PWM系统在很多方面有较大的优越性：1. 主电路简单，需用的功率器件少；2. 开关频率高，电流容易持续，谐波少，电机损耗及发烧都比较小；3. 低速性能好，稳态精度高，调速范围宽，可达1:10000 左右；4. 假设是与快速响应的电机配合，那么系统频带宽，动态响应快，动态抗干扰能力强；5. 功率开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因此装置效率高；6. 直流电流采纳不控整流，电网功率因素比相控整流器高。由于以上优势直流PWM系统应用日趋普遍， 专门是在中小容量的高动态性能系统中，已完全取代了V— M系统。为达到更好的机械特性要求，一样直流电动机都是在闭环操纵下运行， 且常常采纳的闭环系统有转速负反馈和电流截止负反馈。目录：一、课程设计内容与要求. ...................................................... 4二、主电路 ................................................................... 52.1 主电路的设计 . ........................................................ 5主电路器件选择与参数计算. ................................................ 8电动机参数计算. ...................................................... 8整流电路变压器的选择. ................................................ 9电力二极管参数. ........................................................
