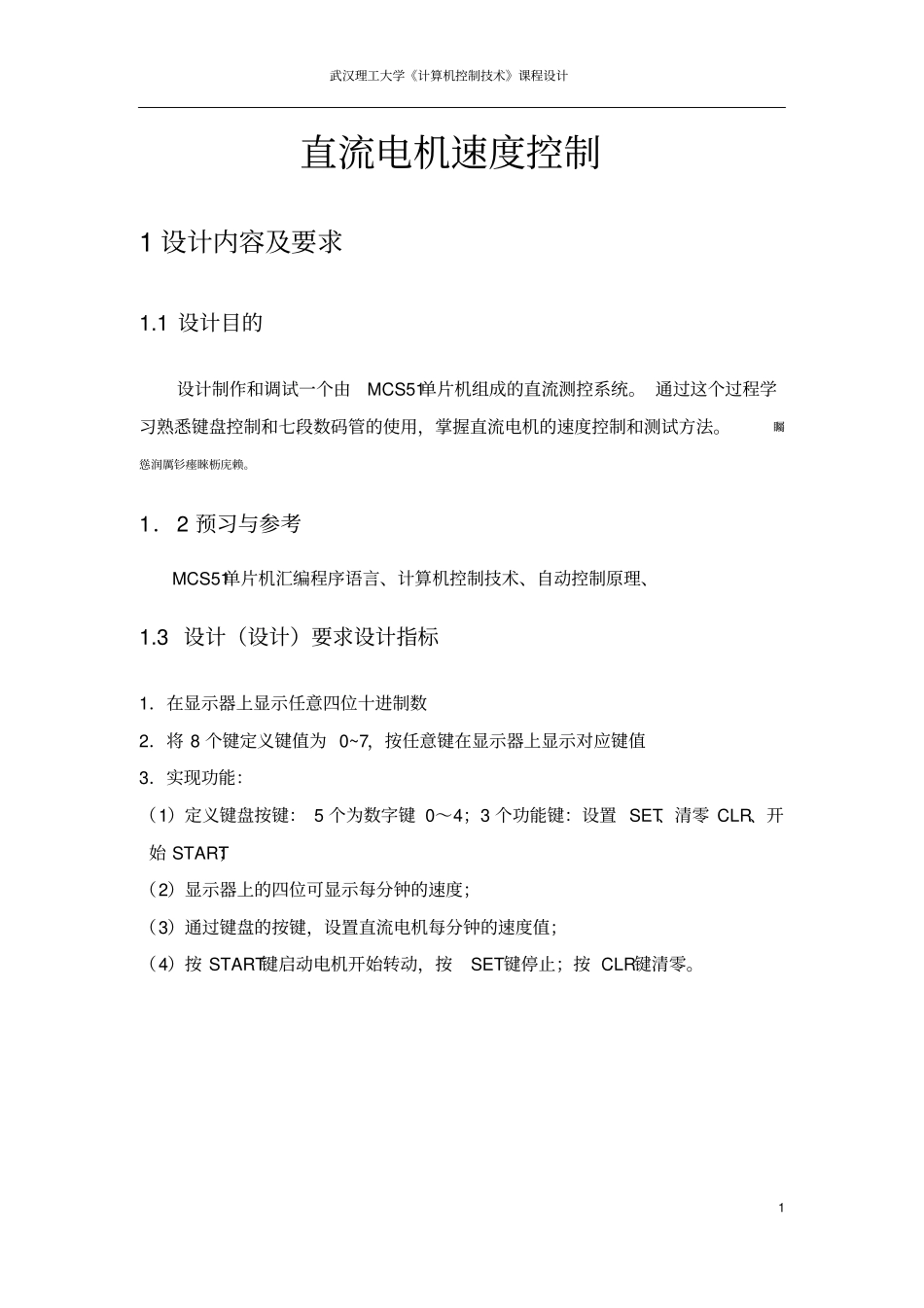

武汉理工大学《计算机控制技术》课程设计1 直流电机速度控制1 设计内容及要求1.1 设计目的设计制作和调试一个由MCS51单片机组成的直流测控系统。 通过这个过程学习熟悉键盘控制和七段数码管的使用，掌握直流电机的速度控制和测试方法。矚慫润厲钐瘗睞枥庑赖。1．2 预习与参考MCS51单片机汇编程序语言、计算机控制技术、自动控制原理、1.3 设计（设计）要求设计指标1．在显示器上显示任意四位十进制数2．将 8 个键定义键值为 0~7，按任意键在显示器上显示对应键值3．实现功能：（1）定义键盘按键： 5 个为数字键 0～4；3 个功能键：设置 SET、清零 CLR、开始 START；（2）显示器上的四位可显示每分钟的速度；（3）通过键盘的按键，设置直流电机每分钟的速度值；（4）按 START键启动电机开始转动，按SET键停止；按 CLR键清零。武汉理工大学《计算机控制技术》课程设计2 2 控制芯片选择根据实验要求选择80C31芯片。选择该芯片可以根据控制开关按钮的开关状态，控制数码管的数字显示以及变频直流电动机的转速。聞創沟燴鐺險爱氇谴净。80C31单片机，是 8 位高性能单片机， 具有 40 根引脚。属于标准的MCS-51的 HCMOS产品。它结合了HMOS的高速和高密度技术及CHMOS的低功耗特征，标准 MCS-51单片机的体系结构和指令系统。 80C31 内置中央处理单元、128字节内部数据存储器RAM、 32 个双向输入 / 输出 (I/O)口、 2 个 16 位定时 /计数器和5 个两级中断结构，一个全双工串行通信口，片内时钟振荡电路。残骛楼諍锩瀨濟溆塹籟。40 根引脚按其功能可分为四类：1. 电源线 2 根VCC：编程和正常操作时的电源电压，接+5V。VSS：地电平。2. 晶振： 2 根XTAL1：振荡器的反相放大器输入。使用外部震荡器是必须接地。XTAL2：振荡器的反相放大器输出和内部时钟发生器的输入。当使用外部振荡器时用于输入外部振荡信号。3. I/O口有 p0、 p1、 p2、p3 共四个 8 位口， 32 根 I/O 线，其功能如下：P0.0 ～P0.7 （AD0～ AD7） 是 I/O 端口 O的引脚，端口O是一个 8 位漏极开路的双向I/O 端口。在存取外部存储器时，该端口分时地用作低8位的地址线和8 位双向的数据端口（在此时内部上拉电阻有效）。酽锕极額閉镇桧猪訣锥。P1.0 ～P1.7 端口 1 的引脚，是一个内部上拉电阻的8 位双向 I/O 通道，专供用户使用。武汉理工大学《计算机控制技术》课程设计3 P2.0 ～P2.7 （A8～A15） 端口 2 的引脚...
