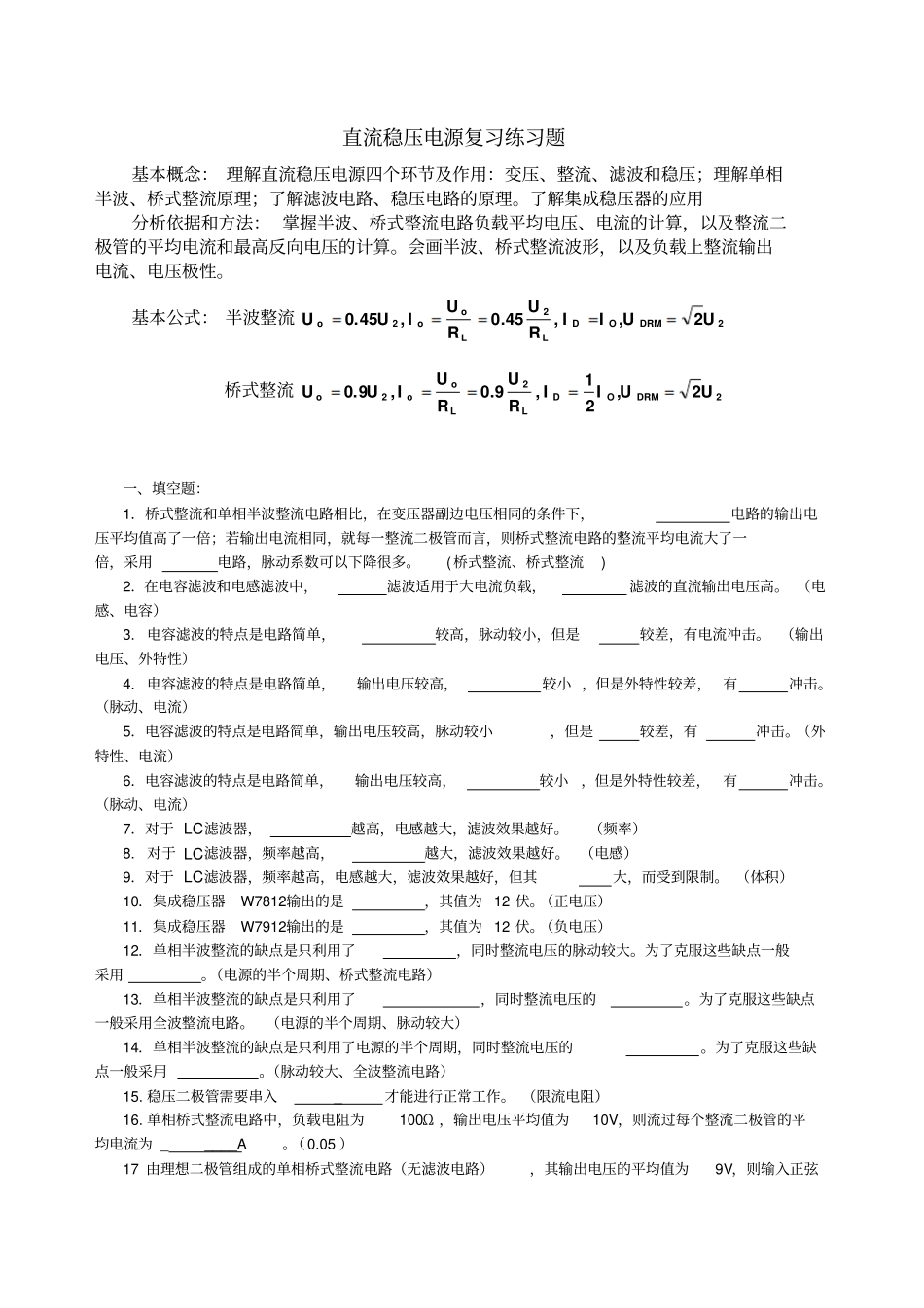

直流稳压电源复习练习题基本概念： 理解直流稳压电源四个环节及作用：变压、整流、滤波和稳压；理解单相半波、桥式整流原理；了解滤波电路、稳压电路的原理。了解集成稳压器的应用分析依据和方法： 掌握半波、桥式整流电路负载平均电压、电流的计算，以及整流二极管的平均电流和最高反向电压的计算。会画半波、桥式整流波形，以及负载上整流输出电流、电压极性。基本公式： 半波整流2222,,45.0,45.0UUIIRURUIUUDRMODLLooo桥式整流2222,21,9.0,9.0UUIIRURUIUUDRMODLLooo一、填空题：1．桥式整流和单相半波整流电路相比，在变压器副边电压相同的条件下，电路的输出电压平均值高了一倍；若输出电流相同，就每一整流二极管而言，则桥式整流电路的整流平均电流大了一倍，采用电路，脉动系数可以下降很多。(桥式整流、桥式整流) 2．在电容滤波和电感滤波中，滤波适用于大电流负载，滤波的直流输出电压高。 （电感、电容）3. 电容滤波的特点是电路简单，较高，脉动较小，但是较差，有电流冲击。 （输出电压、外特性）4. 电容滤波的特点是电路简单，输出电压较高，较小 ，但是外特性较差， 有冲击。（脉动、电流）5．电容滤波的特点是电路简单，输出电压较高，脉动较小，但是较差，有冲击。（外特性、电流）6．电容滤波的特点是电路简单，输出电压较高，较小，但是外特性较差，有冲击。（脉动、电流）7．对于 LC滤波器，越高，电感越大，滤波效果越好。（频率）8. 对于 LC滤波器，频率越高，越大，滤波效果越好。 （电感）9．对于 LC滤波器，频率越高，电感越大，滤波效果越好，但其大，而受到限制。 （体积）10．集成稳压器W7812输出的是，其值为 12 伏。（正电压）11．集成稳压器W7912输出的是，其值为 12 伏。（负电压）12．单相半波整流的缺点是只利用了，同时整流电压的脉动较大。为了克服这些缺点一般采用。（电源的半个周期、桥式整流电路）13．单相半波整流的缺点是只利用了，同时整流电压的。为了克服这些缺点一般采用全波整流电路。 （电源的半个周期、脉动较大）14．单相半波整流的缺点是只利用了电源的半个周期，同时整流电压的。为了克服这些缺点一般采用。（脉动较大、全波整流电路）15. 稳压二极管需要串入 _才能进行正常工作。 （限流电阻）16. 单相桥式整流电路中，负载电阻为100Ω ，输出电压平均值为10V，则流过每个整流二极管的平均电流为 _ ____A。（0.05 ）17 由理想二极管组成的单相桥式整流电路（无...
