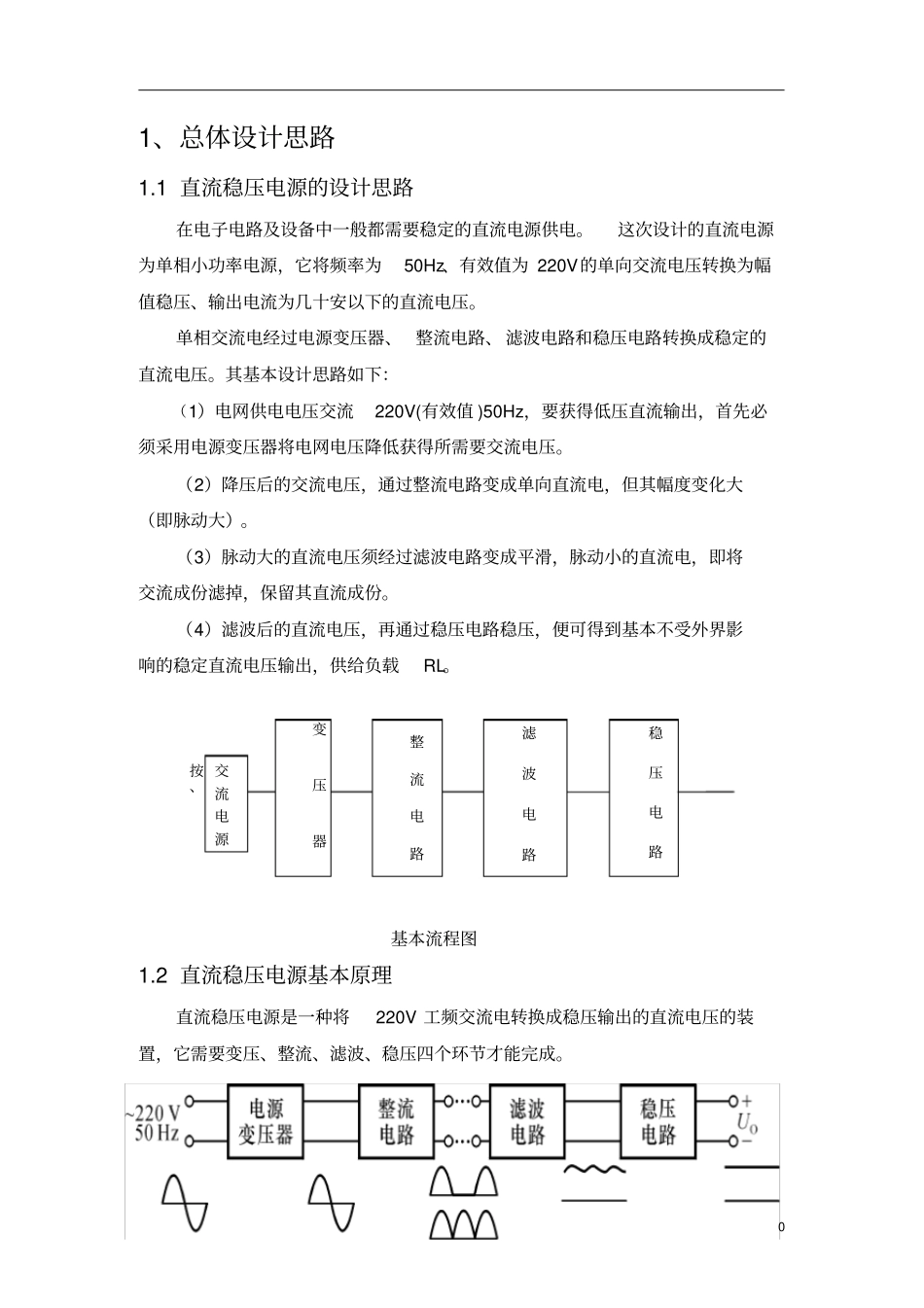

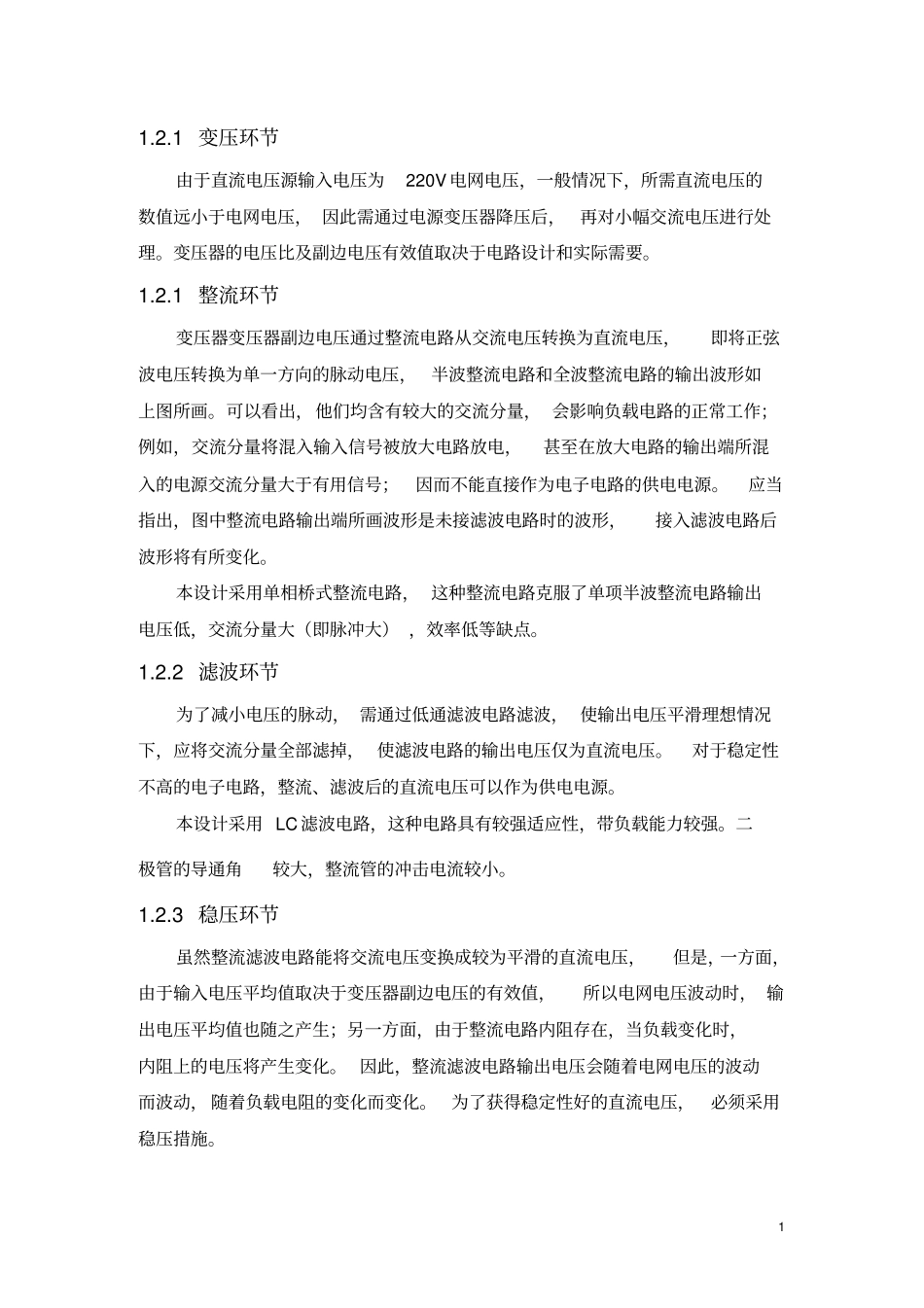

0 1、总体设计思路1.1 直流稳压电源的设计思路在电子电路及设备中一般都需要稳定的直流电源供电。这次设计的直流电源为单相小功率电源，它将频率为50Hz、有效值为 220V的单向交流电压转换为幅值稳压、输出电流为几十安以下的直流电压。单相交流电经过电源变压器、 整流电路、 滤波电路和稳压电路转换成稳定的直流电压。其基本设计思路如下：（1）电网供电电压交流220V(有效值 )50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。（4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。基本流程图1.2 直流稳压电源基本原理直流稳压电源是一种将220V 工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成。稳压电路滤波电路整流电路变压器交流电源按、1 1.2.1 变压环节由于直流电压源输入电压为220V 电网电压，一般情况下，所需直流电压的数值远小于电网电压， 因此需通过电源变压器降压后，再对小幅交流电压进行处理。变压器的电压比及副边电压有效值取决于电路设计和实际需要。1.2.1 整流环节变压器变压器副边电压通过整流电路从交流电压转换为直流电压，即将正弦波电压转换为单一方向的脉动电压，半波整流电路和全波整流电路的输出波形如上图所画。可以看出，他们均含有较大的交流分量， 会影响负载电路的正常工作；例如，交流分量将混入输入信号被放大电路放电，甚至在放大电路的输出端所混入的电源交流分量大于有用信号；因而不能直接作为电子电路的供电电源。应当指出，图中整流电路输出端所画波形是未接滤波电路时的波形，接入滤波电路后波形将有所变化。本设计采用单相桥式整流电路， 这种整流电路克服了单项半波整流电路输出电压低，交流分量大（即脉冲大） ，效率低等缺点。1.2.2 滤波环节为了减小电压的脉动， 需通过低通滤波电路滤波， 使输出电压平滑理想情况下，应将交流分量全部滤掉， 使滤波电路的输出电压仅为直流电压。对于稳定性不高的电子电路，整流、滤波后的直流电压可以作为供电电源。本设计采用 LC 滤波电路，这种电路具有较强适应性，带负载能力较强。二极管的导通角较大，整流管的冲击...
