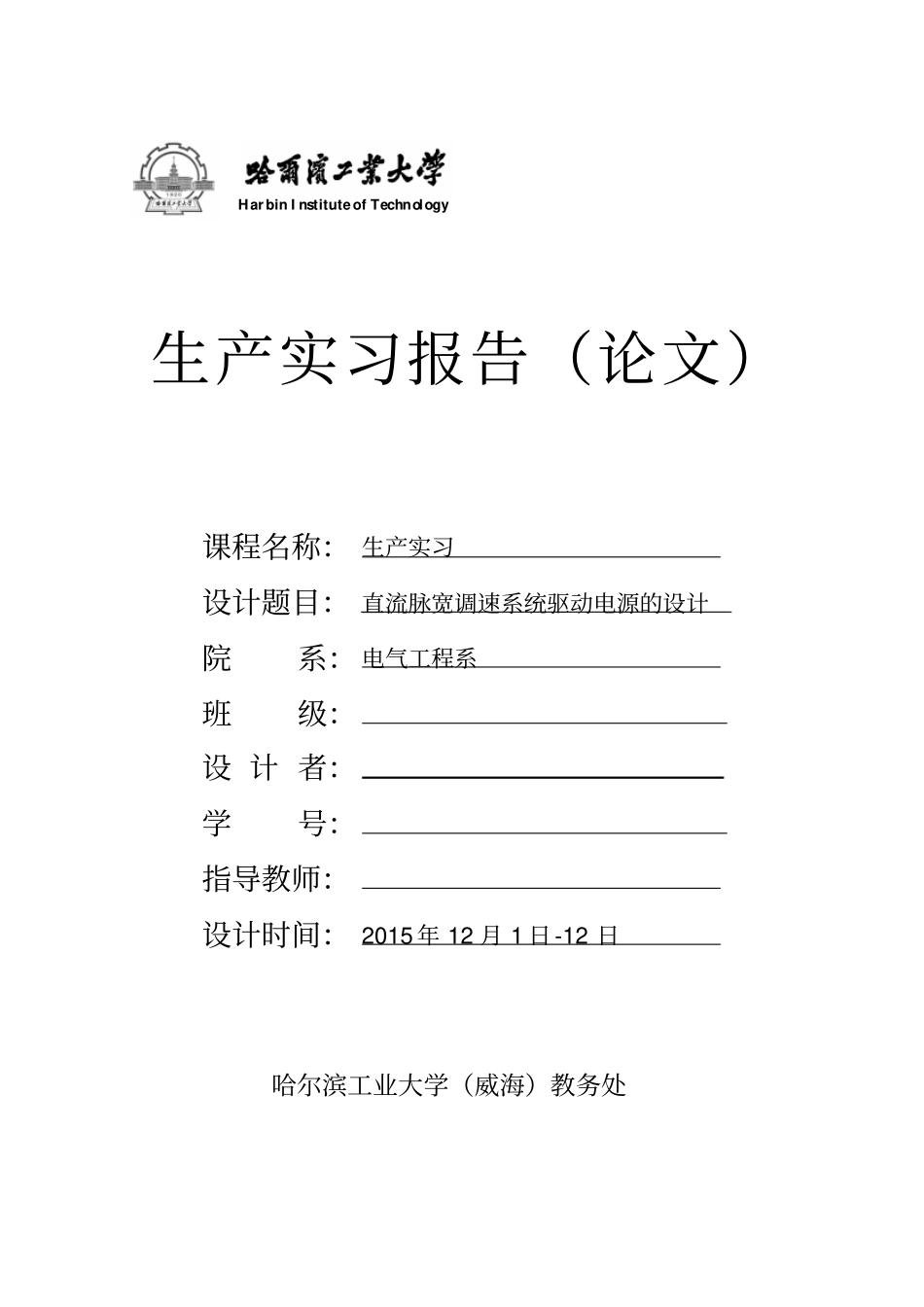

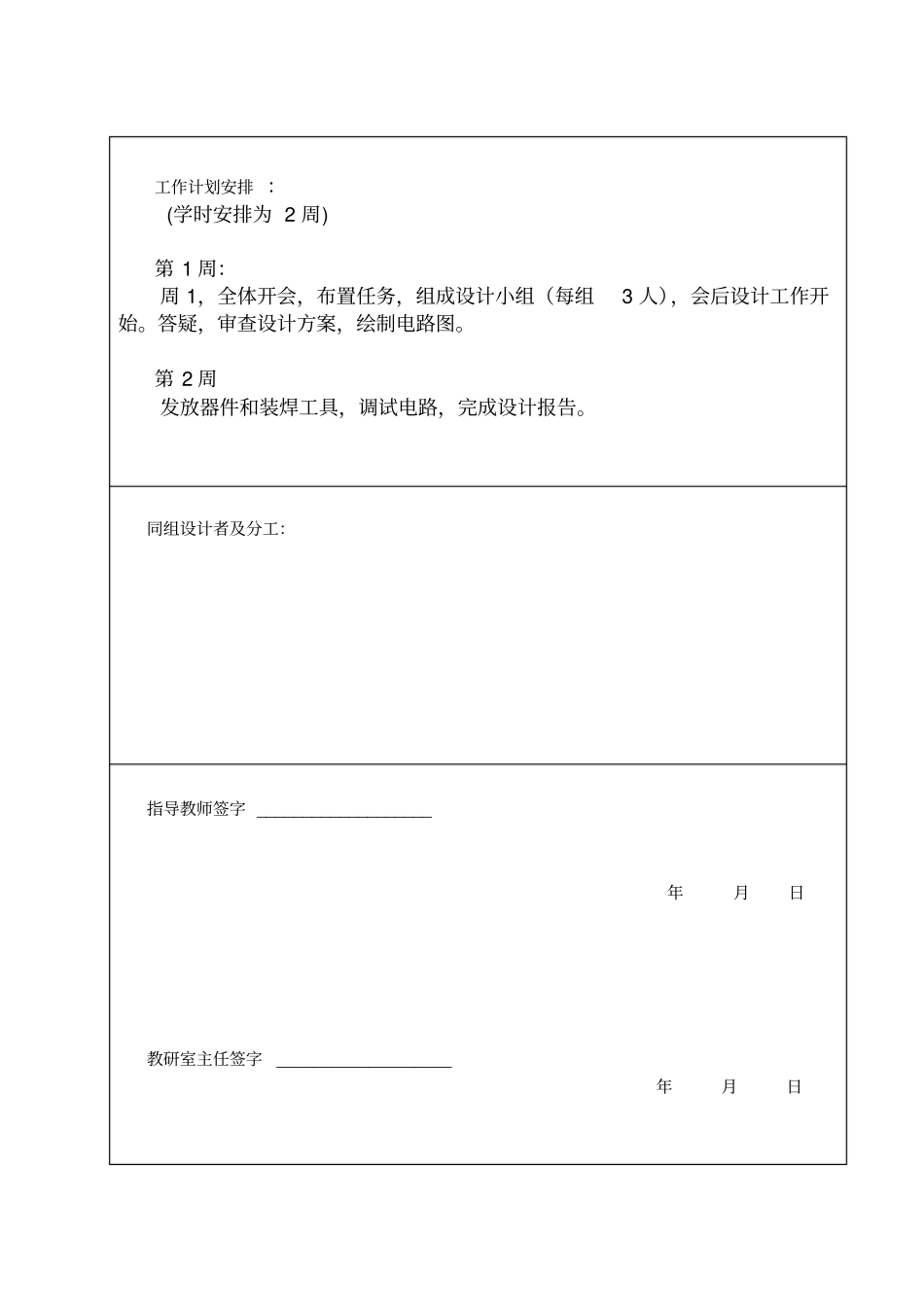

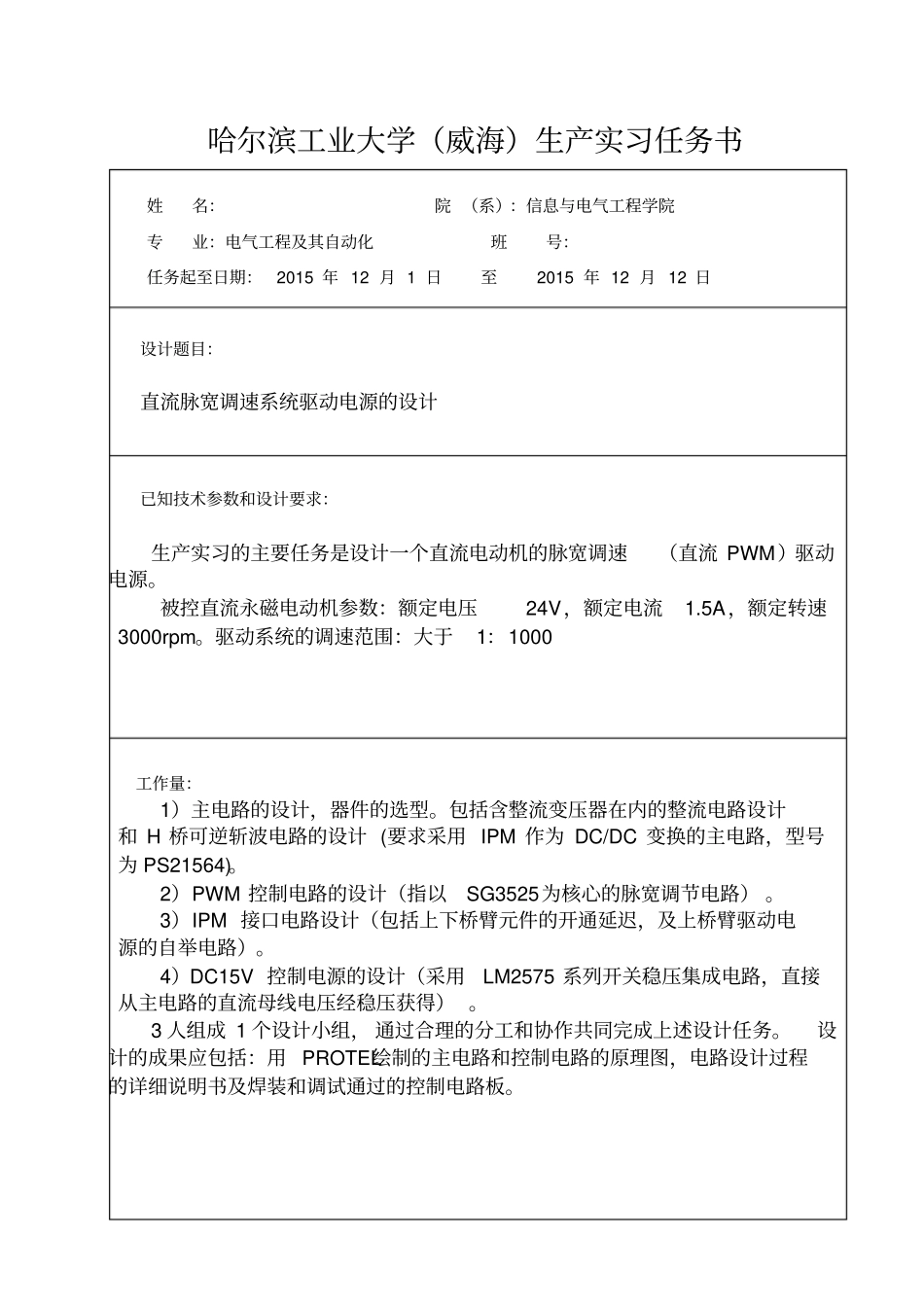

Harbin I nstituteof Technology生产实习报告（论文）课程名称： 生产实习设计题目： 直流脉宽调速系统驱动电源的设计院系： 电气工程系班级：设 计 者：学号：指导教师：设计时间： 2015 年 12 月 1 日-12 日哈尔滨工业大学（威海）教务处哈尔滨工业大学（威海）生产实习任务书姓名：院 （系）：信息与电气工程学院专业：电气工程及其自动化班号：任务起至日期：2015 年 12 月 1 日至2015 年 12 月 12 日设计题目：直流脉宽调速系统驱动电源的设计已知技术参数和设计要求：生产实习的主要任务是设计一个直流电动机的脉宽调速（直流 PWM）驱动电源。被控直流永磁电动机参数：额定电压24V，额定电流1.5A，额定转速3000rpm。驱动系统的调速范围：大于1：1000 工作量：1）主电路的设计，器件的选型。包括含整流变压器在内的整流电路设计和 H 桥可逆斩波电路的设计 (要求采用 IPM 作为 DC/DC 变换的主电路，型号为 PS21564)。2）PWM 控制电路的设计（指以SG3525为核心的脉宽调节电路） 。3）IPM 接口电路设计（包括上下桥臂元件的开通延迟，及上桥臂驱动电源的自举电路）。4）DC15V 控制电源的设计（采用LM2575 系列开关稳压集成电路，直接从主电路的直流母线电压经稳压获得） 。3 人组成 1 个设计小组， 通过合理的分工和协作共同完成上述设计任务。设计的成果应包括：用 PROTEL绘制的主电路和控制电路的原理图，电路设计过程的详细说明书及焊装和调试通过的控制电路板。工作计划安排 ：(学时安排为 2 周) 第 1 周：周 1，全体开会，布置任务，组成设计小组（每组3 人），会后设计工作开始。答疑，审查设计方案，绘制电路图。第 2 周发放器件和装焊工具，调试电路，完成设计报告。同组设计者及分工：指导教师签字 ___________________ 年月日教研室主任签字___________________ 年月日哈尔滨工业大学生产实习报告（论文）1 一．直流脉宽调速实验报告1．脉宽调制技术脉宽调制技术简称PWM,PWM控制技术就是半导体开关元件的导通和关断时间比，即调节脉冲宽度或周期来控制输出电压的一种控制技术。近年来，随着全控型器件的不断发展和PWM技术的日益完善，已广泛应用于变频调速和开关电源等领域。PWM常用于电压型逆变器， 它可消除或减小低次谐波， 滤波器体积可减小，有利于小型化和降低成本。直流电动机的 PWM调速原理，为了获得可调的直流电压， 利用电力电子器件的完全可控性，采用...
